Verlegerichtlinien
Verlegerichtlinien
Bitte wählen Sie eines oder mehrere Kapitel zum Download aus.
Inhaltsverzeichnis
Solar Solarmodul PREFALZ Produktinformationen Mittel-/Endklemme, Modulabrutschsicherung PREFALZ 500/600

Mittel-/Endklemme, Modulabrutschsicherung PREFALZ 500/650

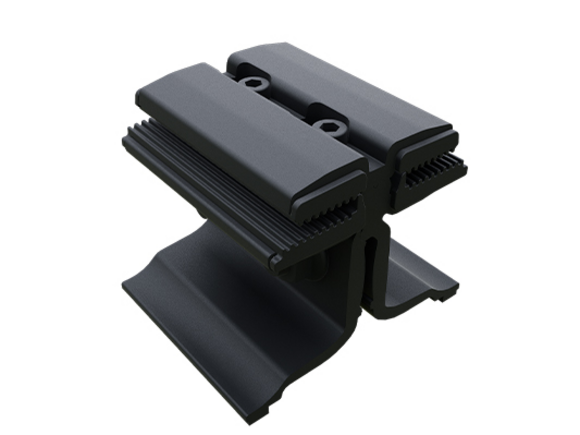

Solar Mittelklemme PREFALZ 500/650

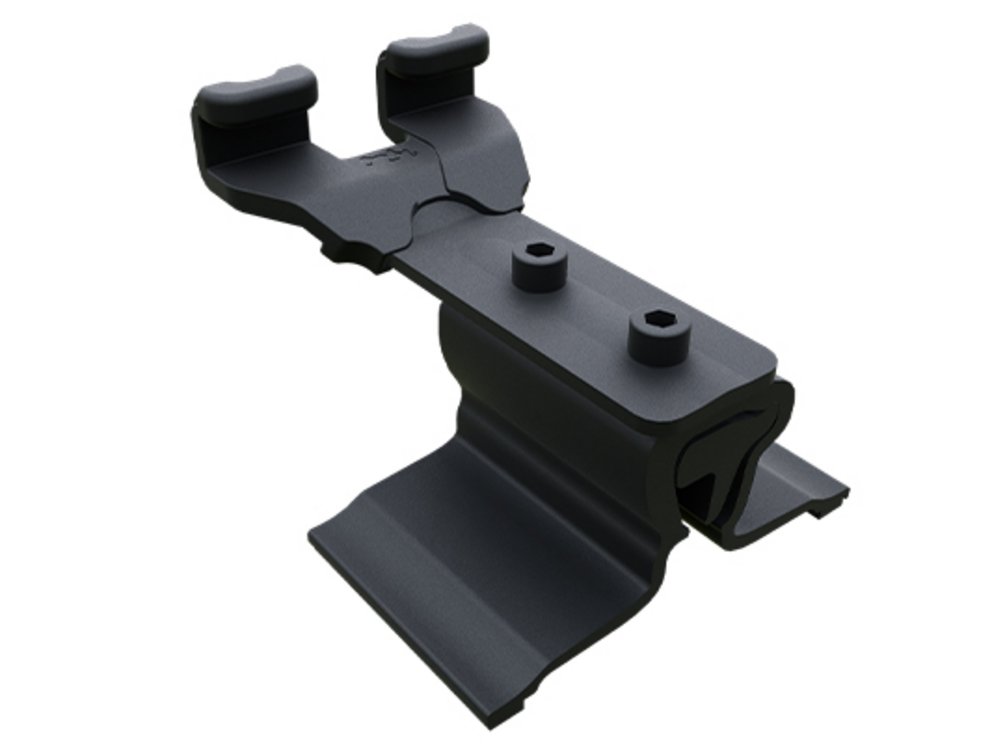

Solar Modulabrutschsicherung PREFALZ 500/650

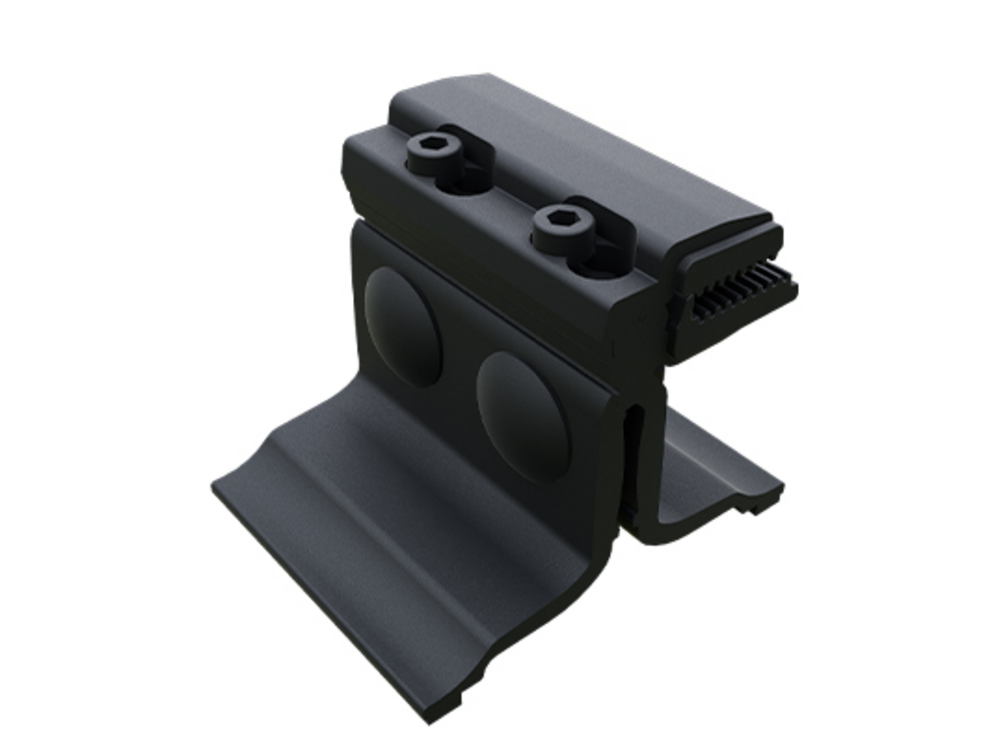

Solar Endklemme PREFALZ 500/650

Technische Daten

Befestigung

Klemmung auf PREFALZ Doppelstehfalz (Falzhöhe 25 mm)

Farbe

schwarz eloxiert

Bestandteile

Klemmenunterteil Aluminium
2 Torbandschrauben A2 M10 × 25
2 Sechskantmuttern A2 M10
2 Befestigungsschrauben A2 M6 × 20 (Innensechskant 5 mm)
Klemmenoberteil Aluminium
EPDM Einlage

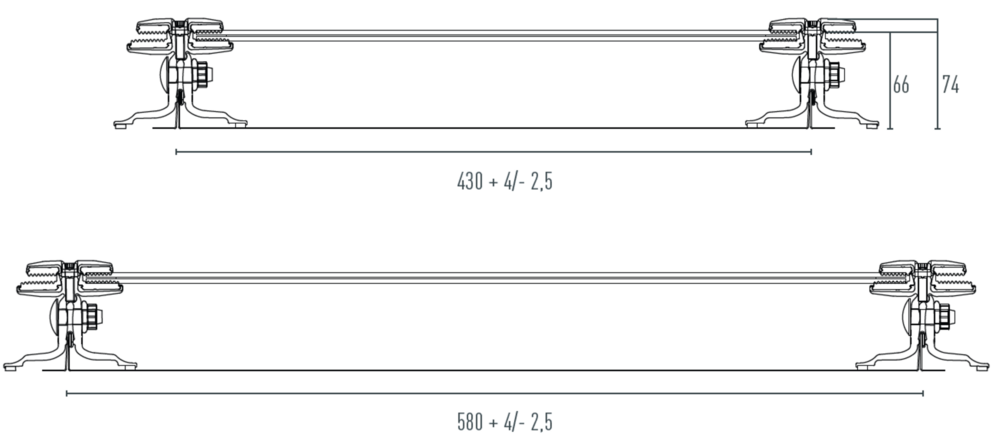

Falzabstand inkl. Toleranzen

Hinweis

Bitte beachten Sie, dass Doppelunterfalzscharen aufgrund des geringeren Falzverlustes 10 mm besäumt werden müssen, um ein Achsmaß von 430/580 zu erreichen! Die Montage auf Doppeloberfalzscharen ist aufgrund des größeren Falzverlustes von 10 mm nicht möglich.
