Nach jeder fertiggestellten Reihe von Solardachplatten ist mit einem Spannungsprüfer die vollständige und fehlerlose Kontaktierung der Platten untereinander zu kontrollieren.

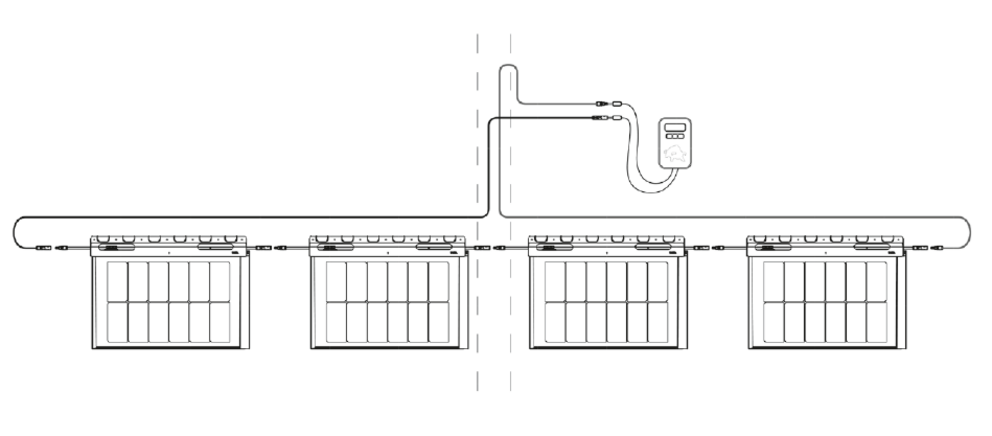

Hierfür ist, wie in der nächsten Abbildung dargestellt, die Spannung zwischen Zuleitung der Anlage und der jeweiligen Verbindungsleitung der aktuellen Reihe an Solardachplatten zu prüfen. Dabei muss vom Spannungsprüfer lediglich eine Spannung angezeigt werden, wie hoch diese ist, ist vorerst nicht zu berücksichtigen. Diese Prüfung ist bei jeder fertig gedeckten Reihe zu wiederholen.

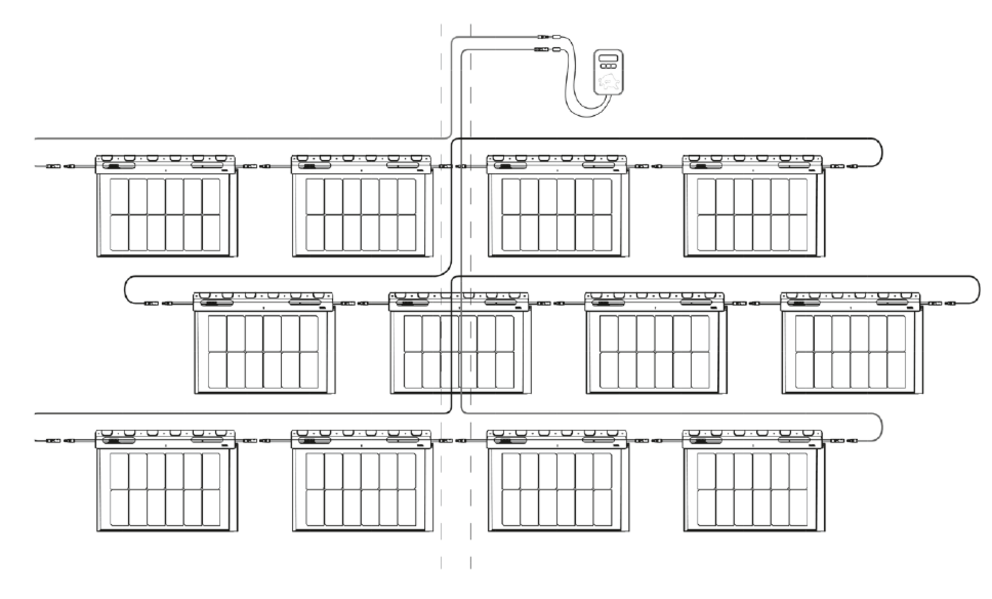

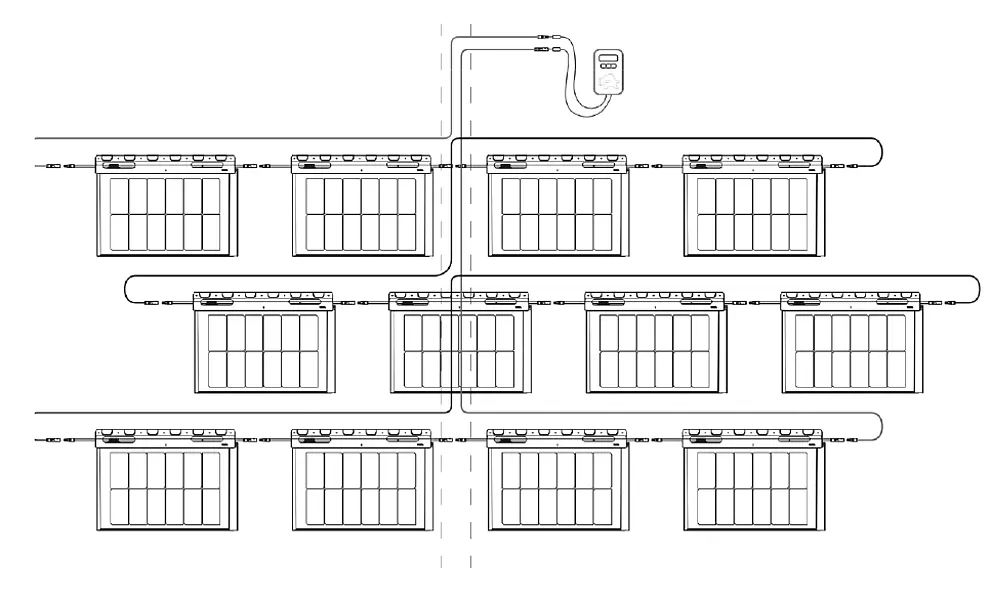

Sind alle Reihen eines Stranges fertig verlegt, erfolgt die Spannungsprüfung zwischen Zu- und Ableitung (siehe Abbildung oberhalb).
Wichtig
Für ein plausibles Prüfergebnis sollte die Generatorfläche komplett frei sein und nicht durch abgestelltes Material oder arbeitende Personen verschattet werden.
Achtung
Die Strangleitungen dürfen keinesfalls miteinander kontaktiert werden.
Um die Übergabe an das ausführende Elektrounternehmen so reibungslos wie möglich zu gestalten, sind die in das Gebäudeinnere führenden Leitungen paarweise zu markieren sowie gut sichtbar mit der jeweiligen Strangnummer zu versehen.
