I nasi fermaneve devono essere posizionati su tutta la superficie del tetto su ogni fila non tagliata, in conformità con lo schema di posa calcolato (eccetto che nell'area in cui si trovano elementi accessori e strutturali). Nei luoghi esposti, dovrebbero essere previsti ulteriori sistemi fermaneve, se necessario. È necessario tenere conto degli elementi strutturali come abbaini, comignoli, ecc. in conformità con le norme.

Sopra gli ingressi delle case e degli edifici accessibili al pubblico si può installare, come misura supplementare, un impianto fermaneve o un sistema a tubi fermaneve. Nell'area di abbaini, comignoli, collettori solari, botole per l’accesso al tetto, lucernari, tubi di ventilazione, sfiati, ecc, può essere opportuno installare ulteriori dispositivi di trattenuta della neve (aumentare il numero dei nasi fermaneve o degli impianti fermaneve a tubi). Montare i nasi fermaneve secondo gli schemi di posa validi a seconda della pendenza del tetto e del carico di neve. Fissare ogni naso con min. 2 chiodi zigrinati. Utilizzare solo nasi fermaneve originali.

* A partire da una pendenza del tetto di 45°, è necessario installare una combinazione di sistemi di trattenuta della neve (= sistema fermaneve a triplo tubo sulla linea di gronda).

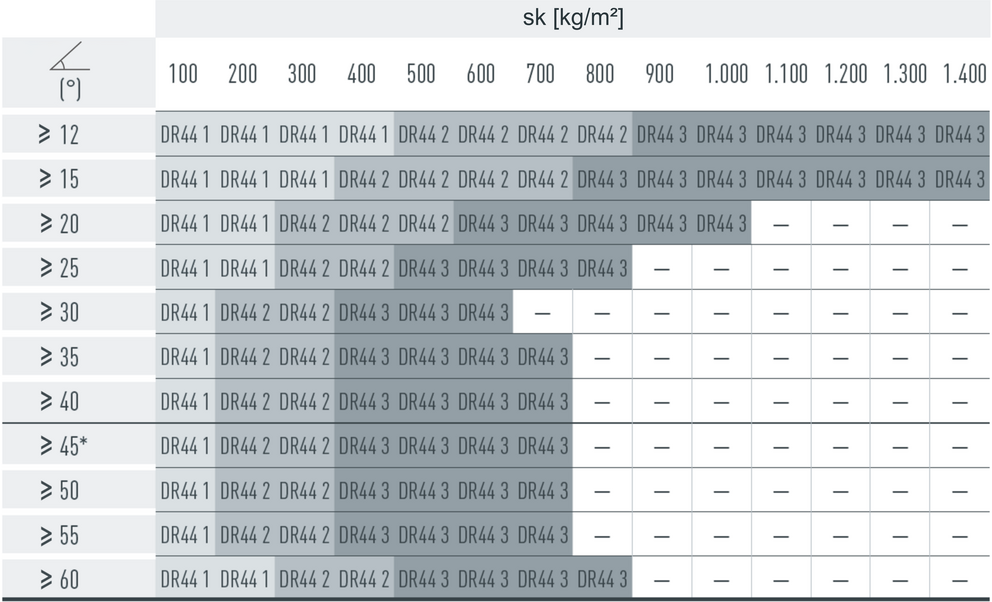

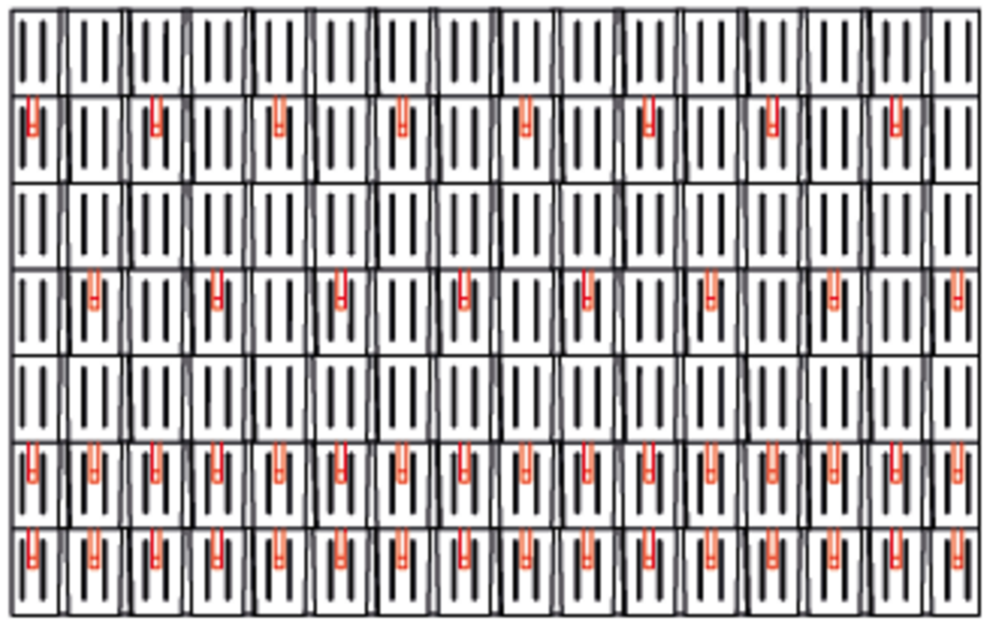

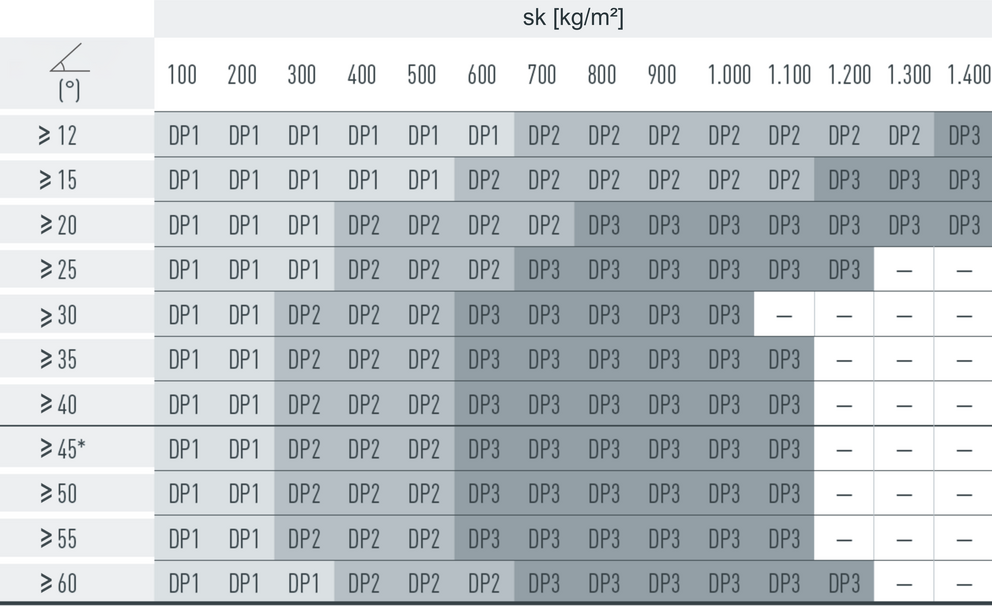

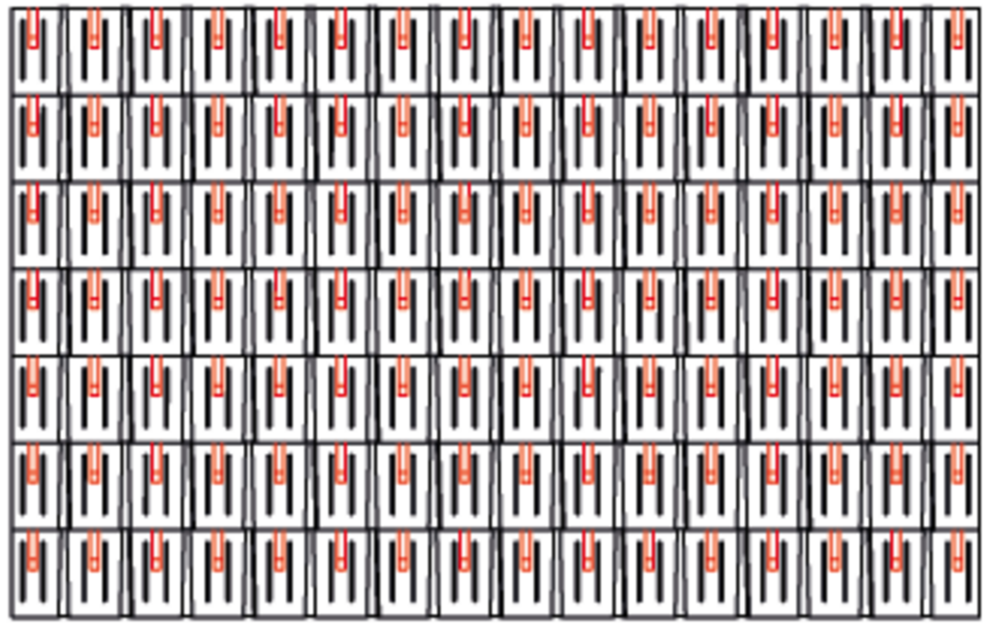

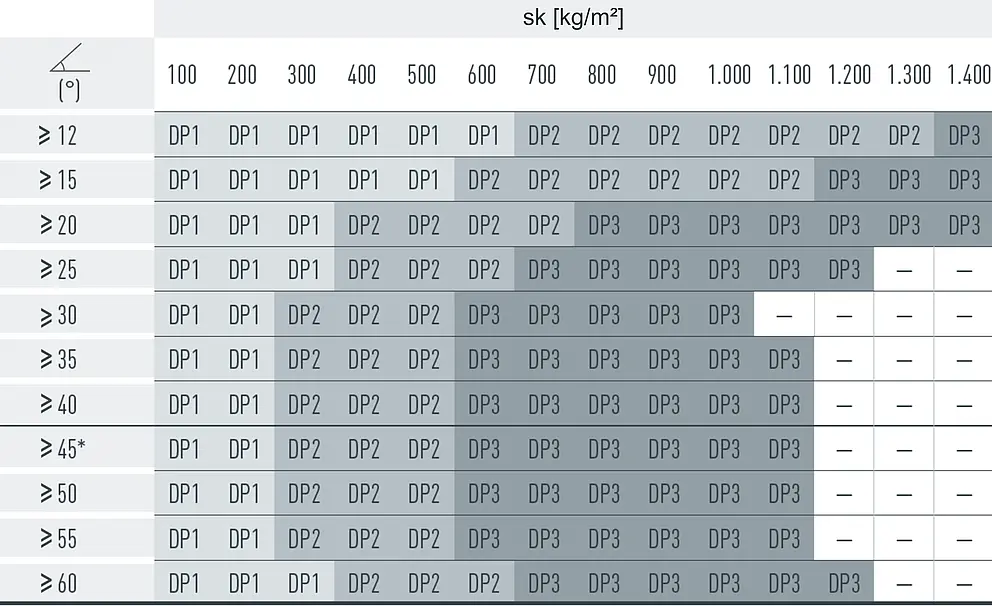

Il montaggio dei nasi fermaneve avviene secondo i seguenti schemi di posa a seconda della pendenza del tetto e del carico di neve. Gli schemi di posa da utilizzare sono riportati nelle tabelle seguenti. In direzione verticale si vede la specifica della pendenza del tetto e in direzione orizzontale la specifica del carico di neve al suolo (sk), I carichi di neve (sk) da considerare per il rispettivo progetto edilizio sono riportati nelle norme e nei regolamenti nazionali.

Requisiti

• Osservare le istruzioni di montaggio per i nasi fermaneve.
• In caso di stratigrafia del tetto con h>1,0 m, è necessaria una verifica separata.
• La sporgenza della neve non viene presa in considerazione!
• Coefficiente di forma per il carico di neve con µ=0,80.

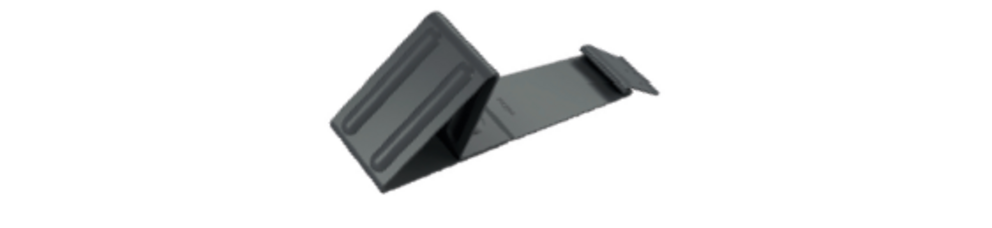

I nasi fermaneve vengono spinti verso l'alto nella tacca centrale della tegola e fissati con min. 2 chiodi zigrinati. L'uso di nasi fermaneve non influisce sul numero di graffette di fissaggio da utilizzare sulle tegole.

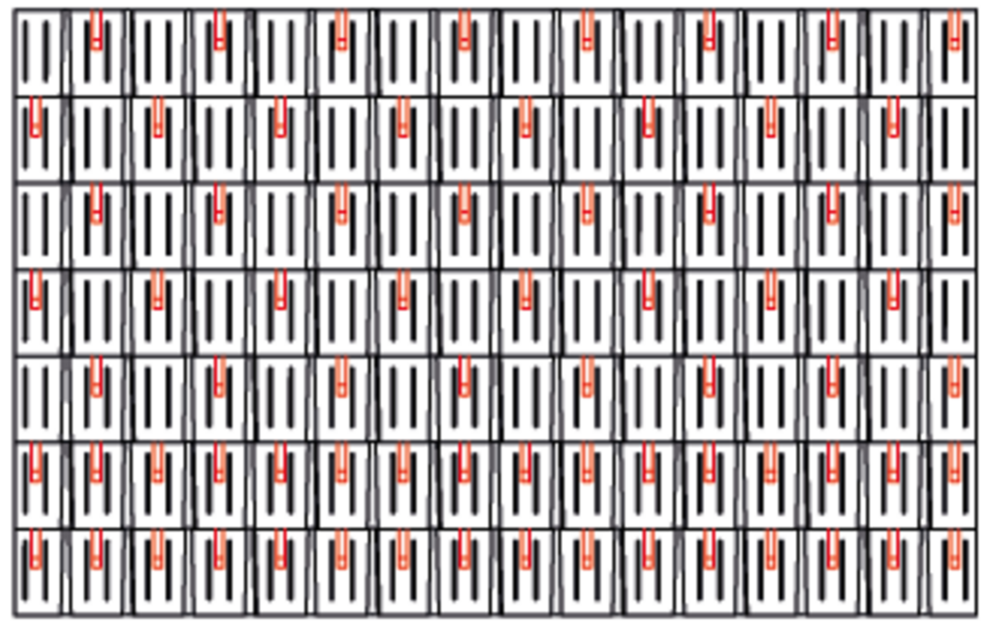

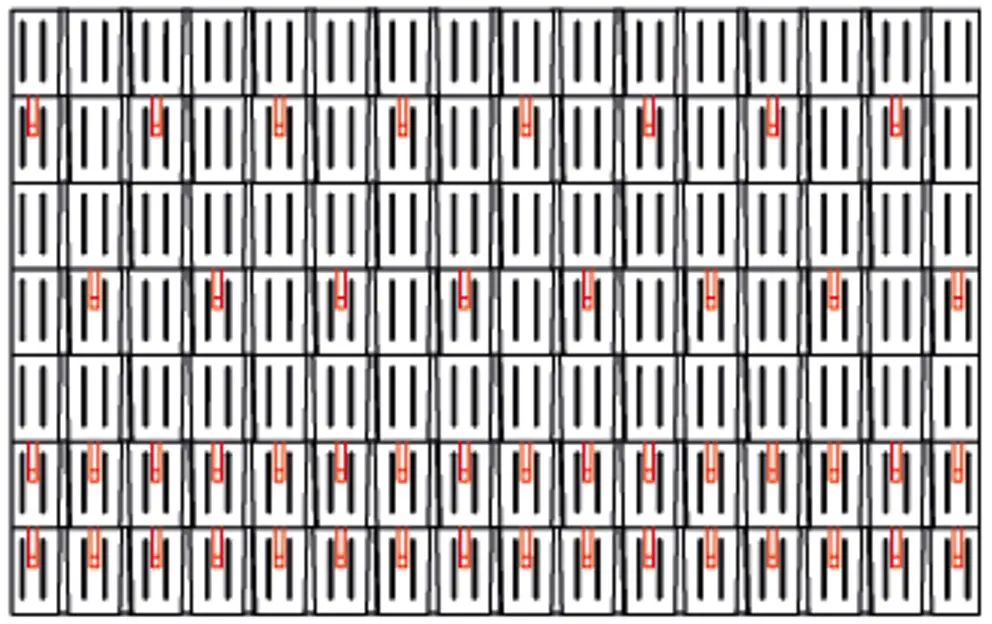

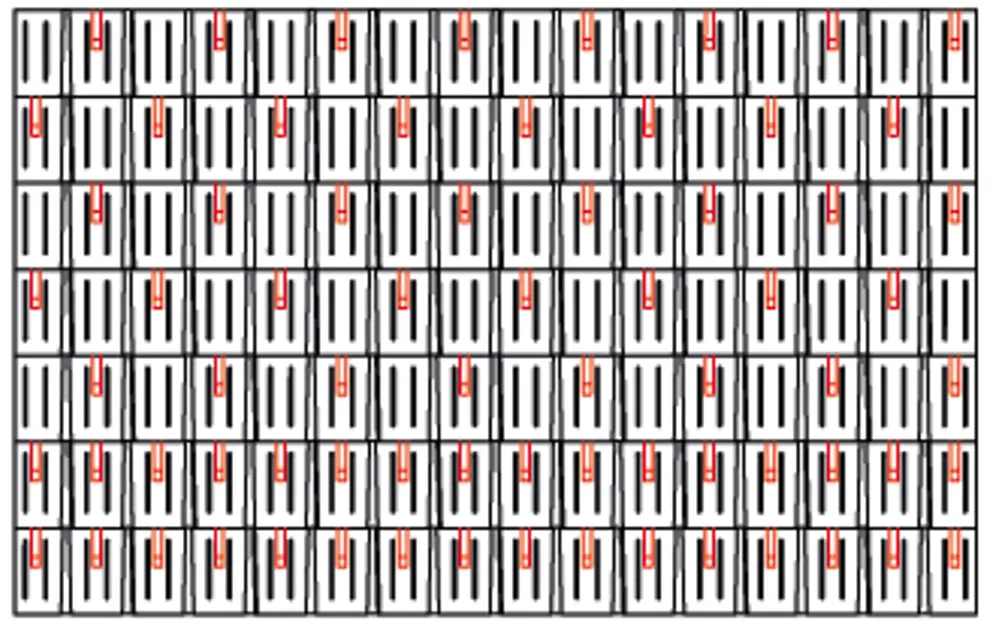

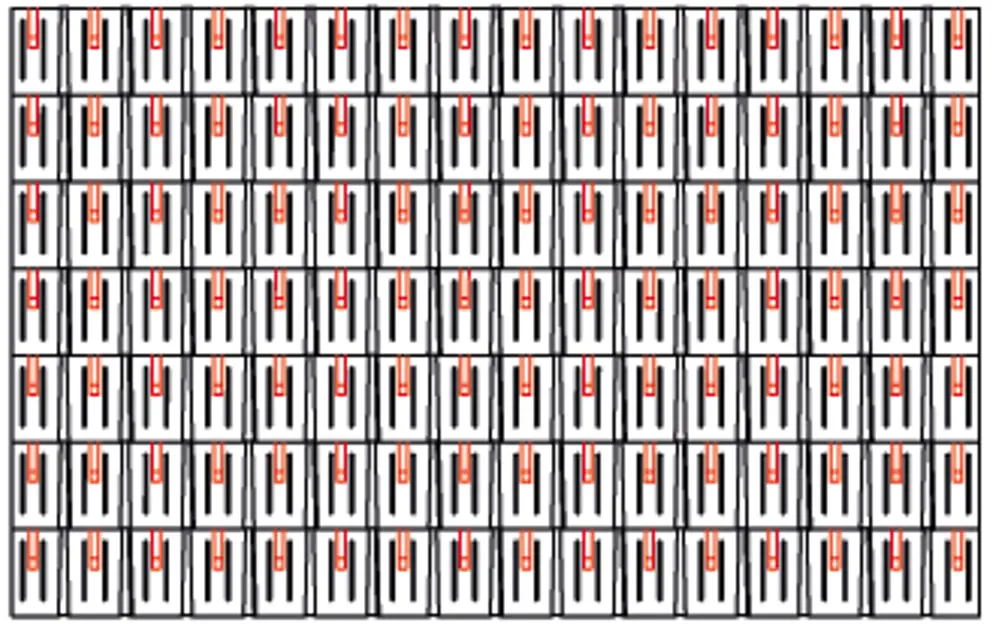

Sulle tegole vengono montati 2, 4 o 8 nasi fermaneve per m² (vedi tabella qui di seguito: schema di posa TE1, TE2 e TE3). Sulle prime due file i nasi fermaneve devono essere montati su tutta la lunghezza.

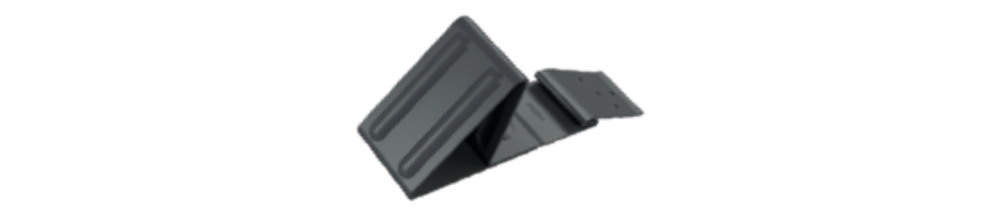

I nasi fermaneve vengono spinti verso l'alto nella tacca sinistra della scandola e fissati con min. 2 chiodi zigrinati. L'uso di nasi fermaneve non influisce sul numero di graffette di fissaggio da utilizzare sulle scandole.

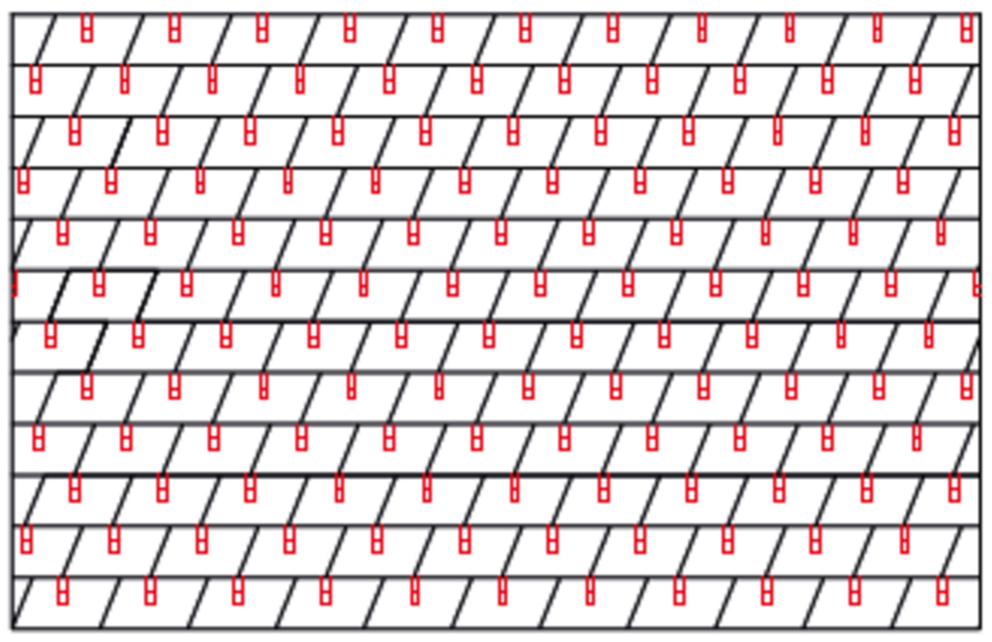

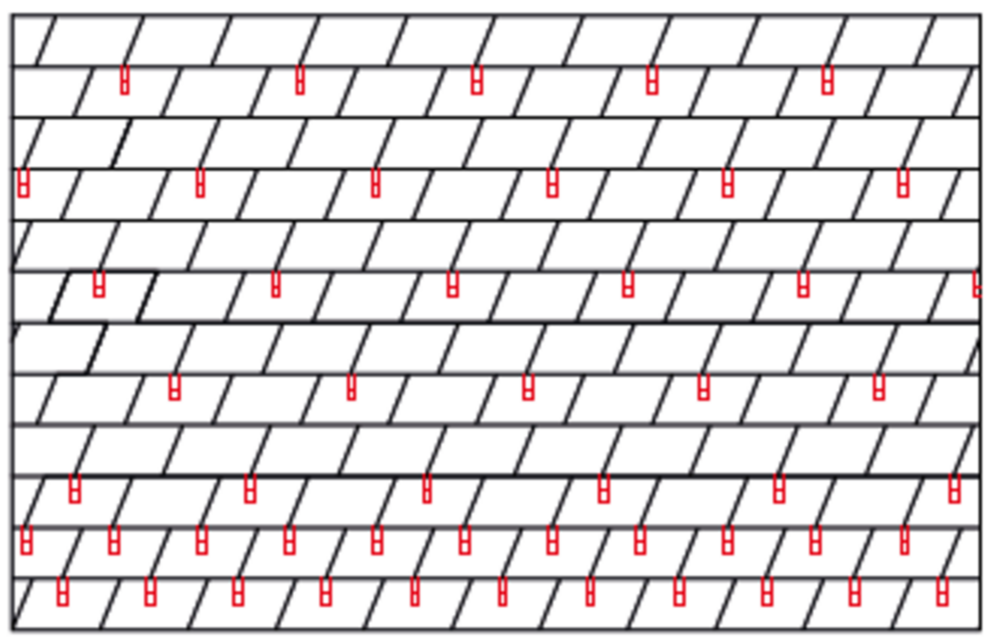

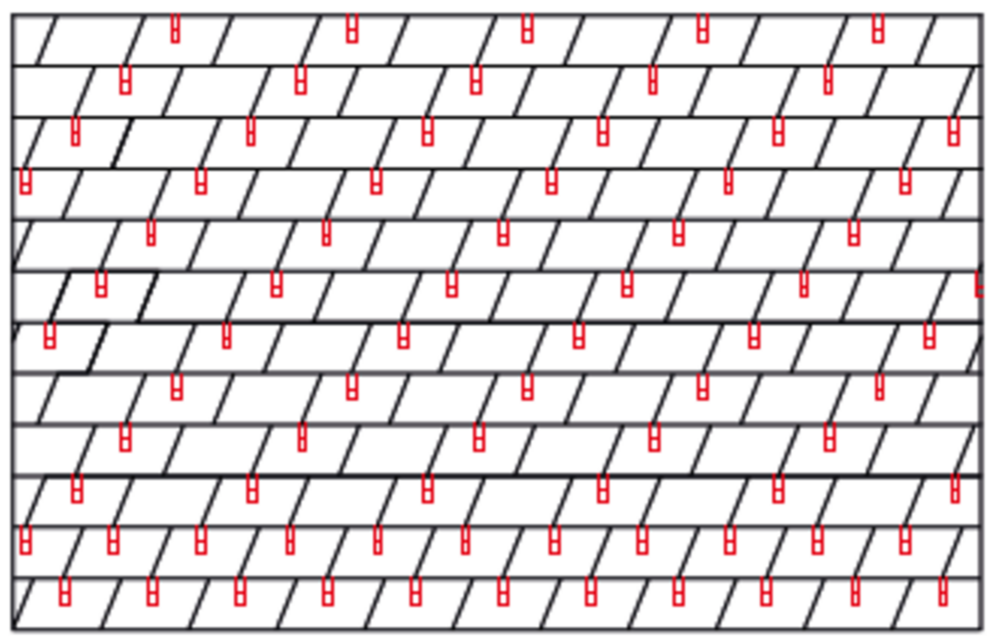

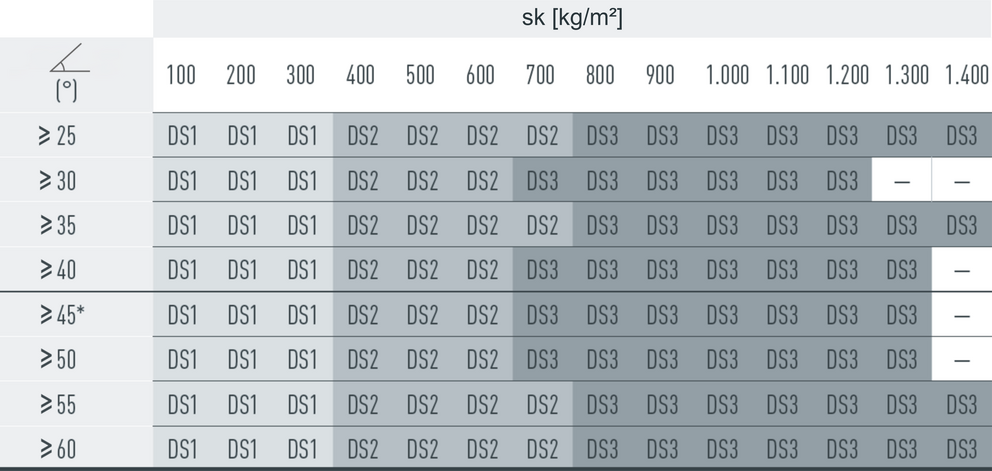

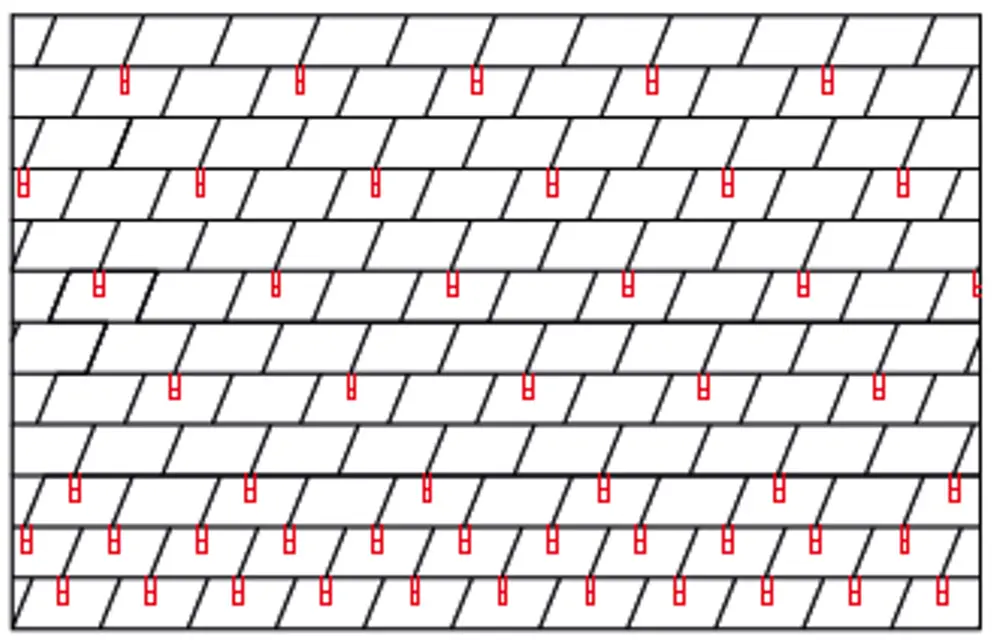

Sulle scandole vengono montati 2,5, 5 o 10 nasi fermaneve per m² (vedi tabella qui di seguito: schema di posa DS1, DS2 e DS3). Sulle prime due file i nasi fermaneve devono essere montati su tutta la lunghezza.

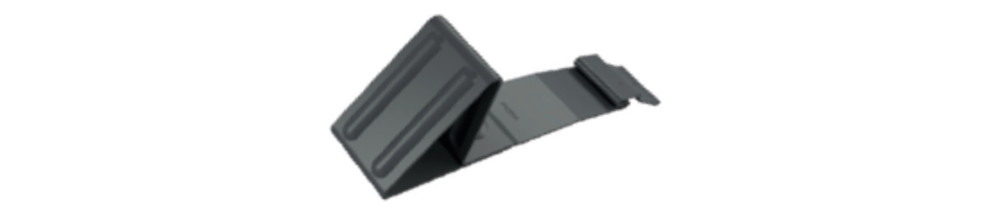

I nasi fermaneve vengono spinti verso l'alto nella tacca sinistra della scandola DS.19 (marcatura “ST”) e fissati con min. 2 chiodi zigrinati. L'uso di nasi fermaneve non influisce sul numero di graffette di fissaggio da utilizzare sulle scandole DS.19.

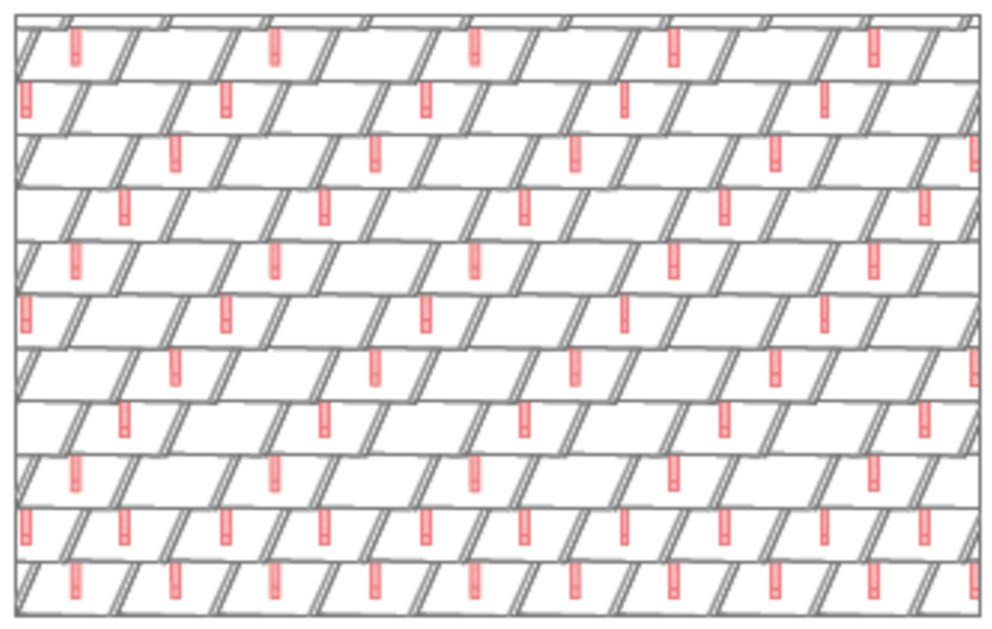

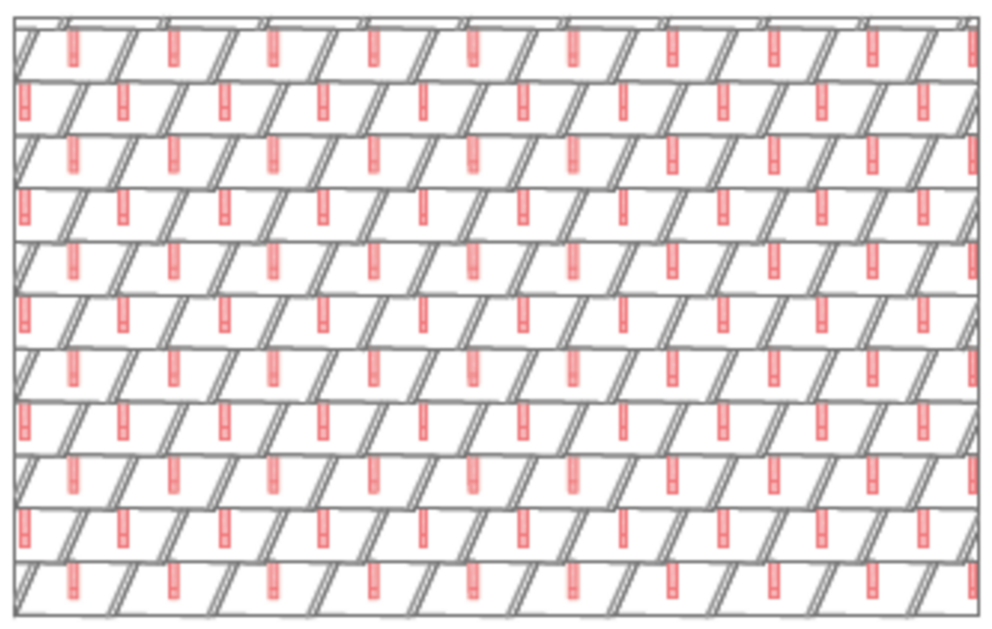

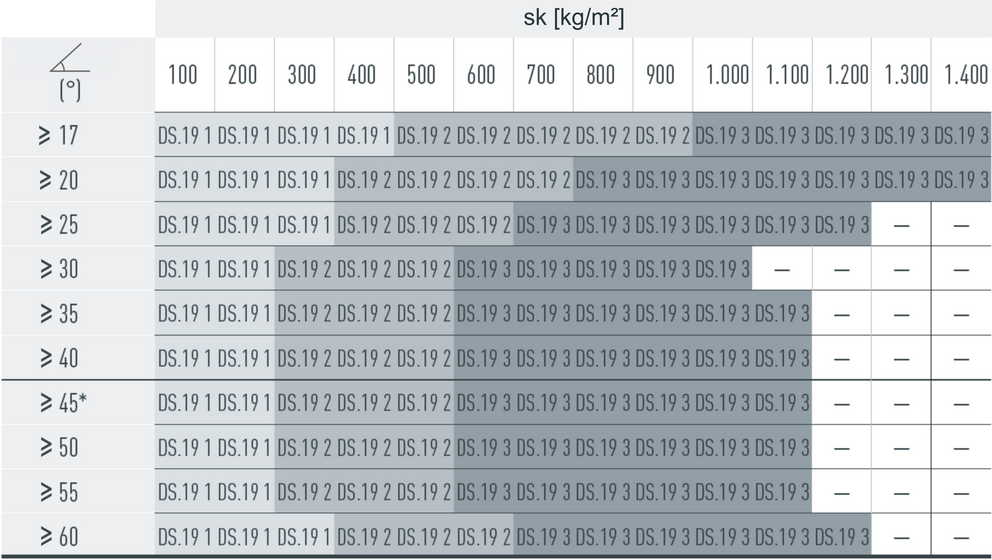

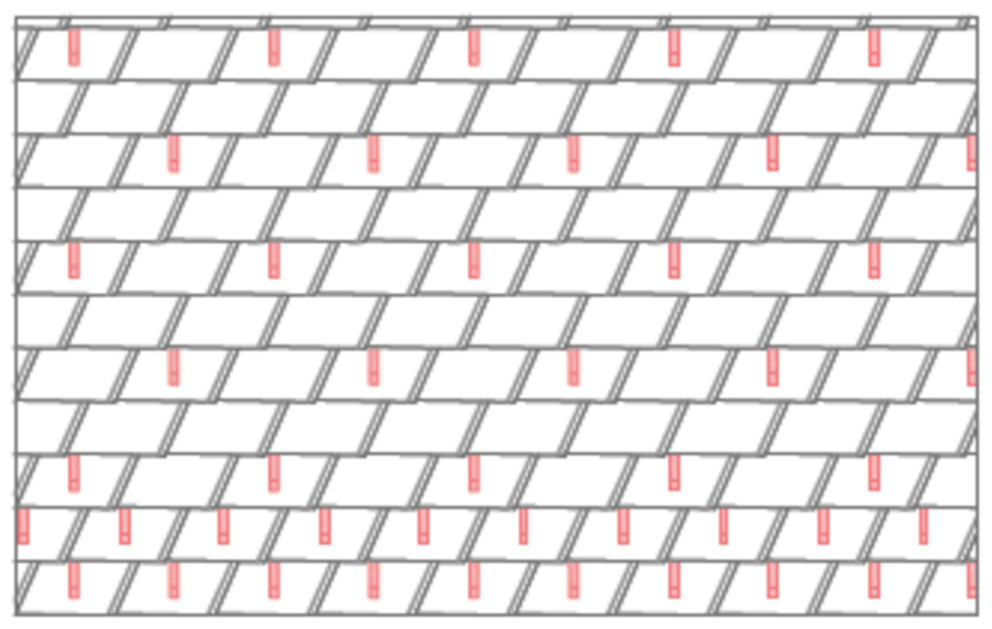

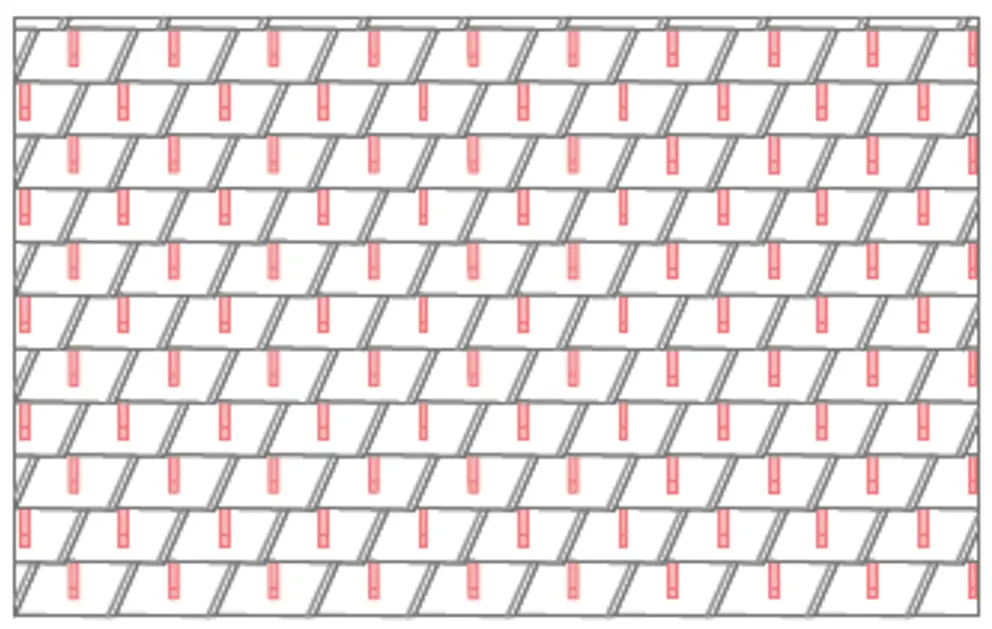

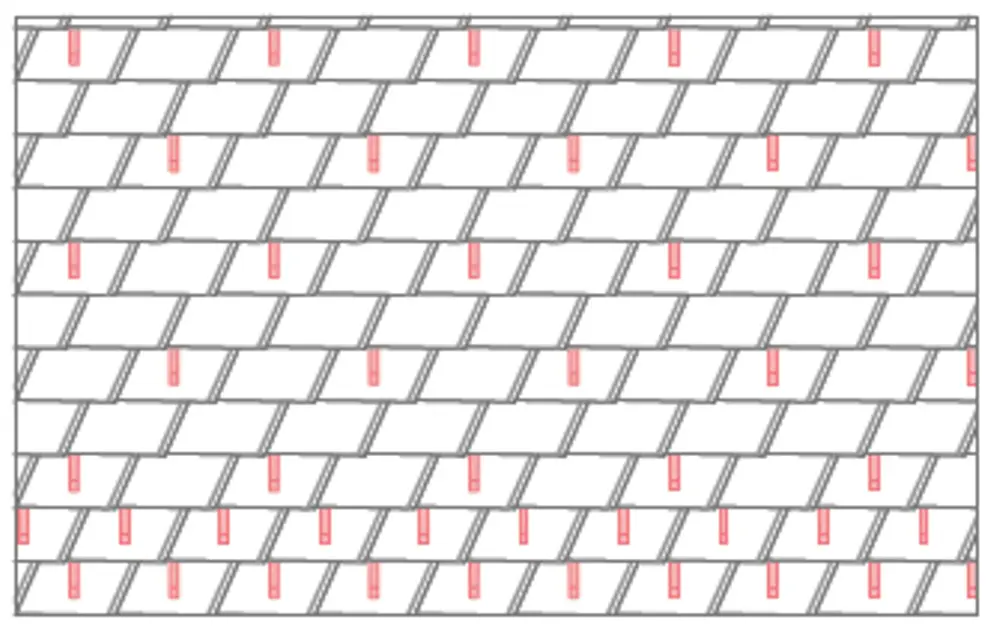

Sulle scandole DS.19 vengono montati 2, 4 o 8 nasi fermaneve per m² (vedi tabella: Schema di posa DS.19 1, DS.19 2 e DS.19 3). Sulle prime due file i nasi fermaneve devono essere montati su tutta la lunghezza.

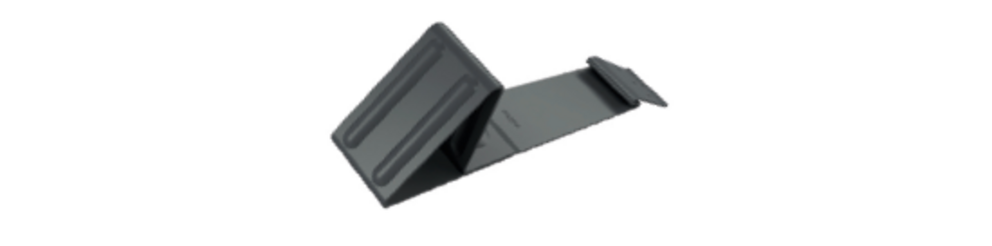

I nasi fermaneve vengono spinti verso l'alto al centro dell'incavo delle scaglie 29 × 29 e fissati con min. 2 chiodi zigrinati. Se viene montato un naso fermaneve, allora su quella scaglia 29 × 29 non serve montare nessun'altra graffetta di fissaggio.

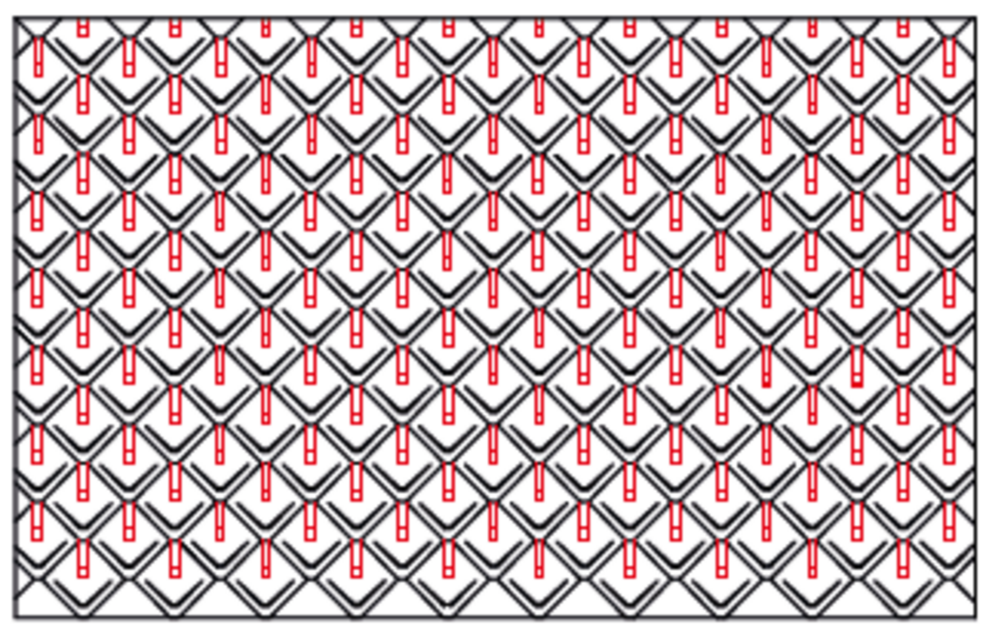

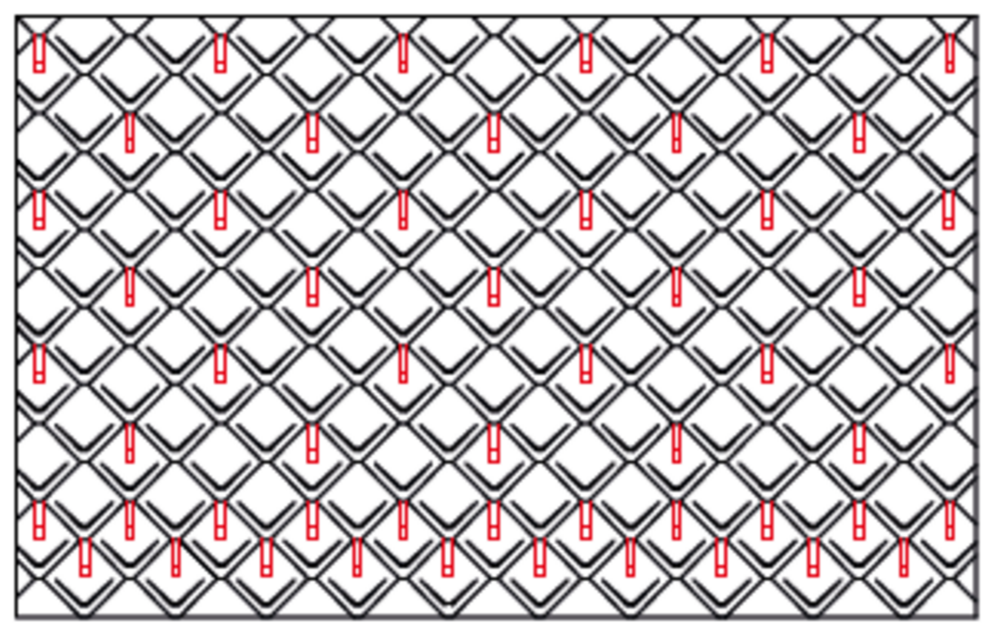

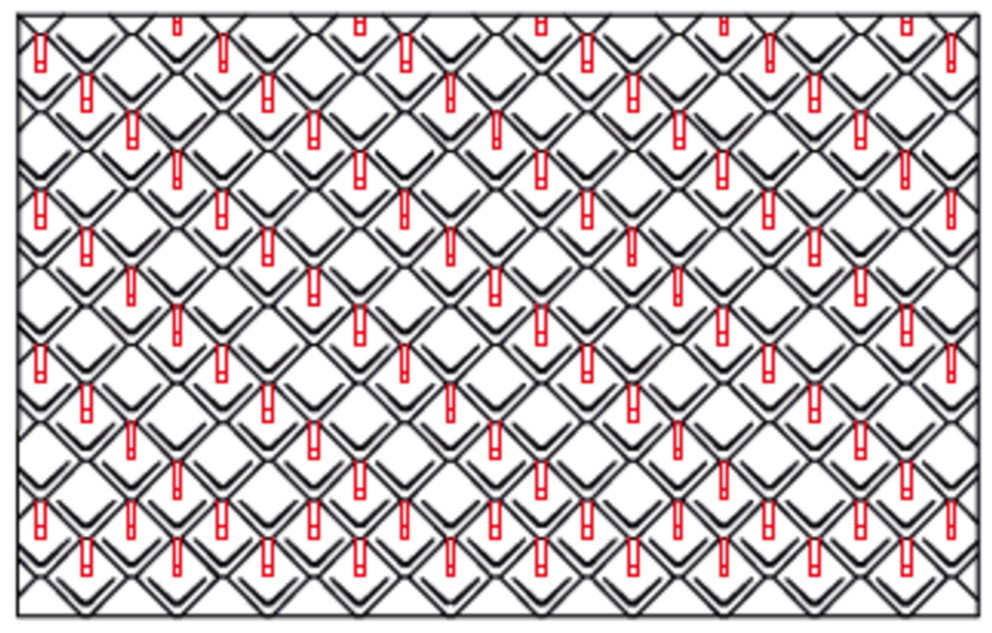

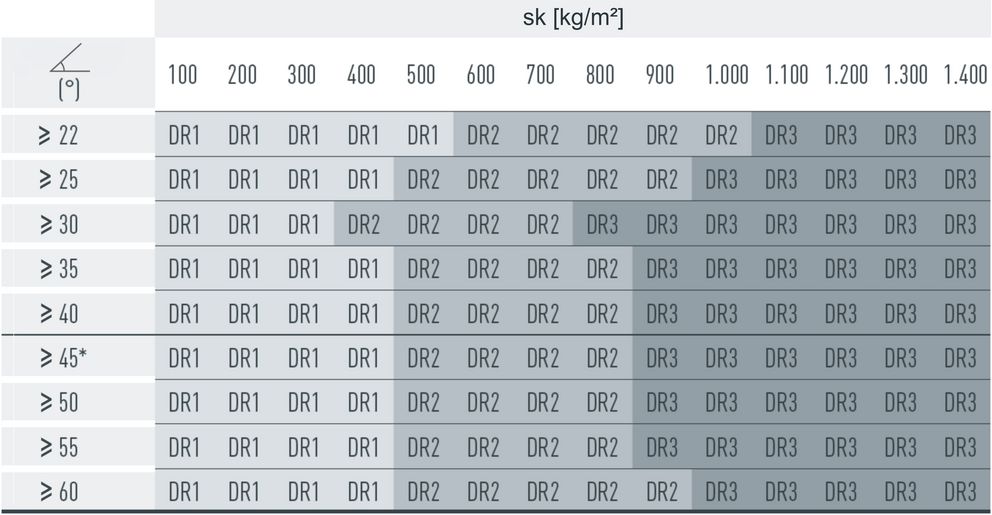

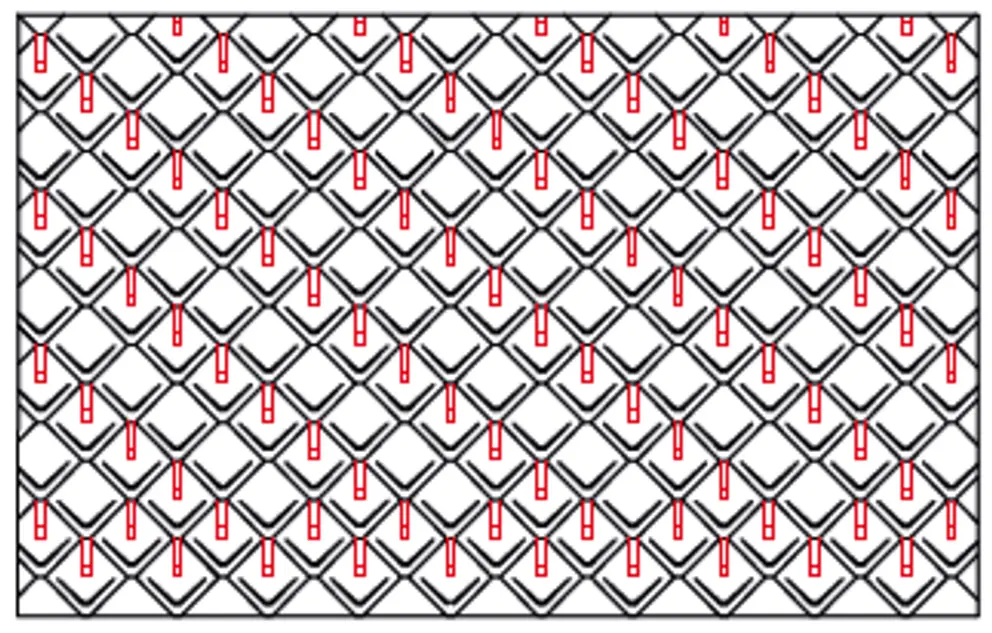

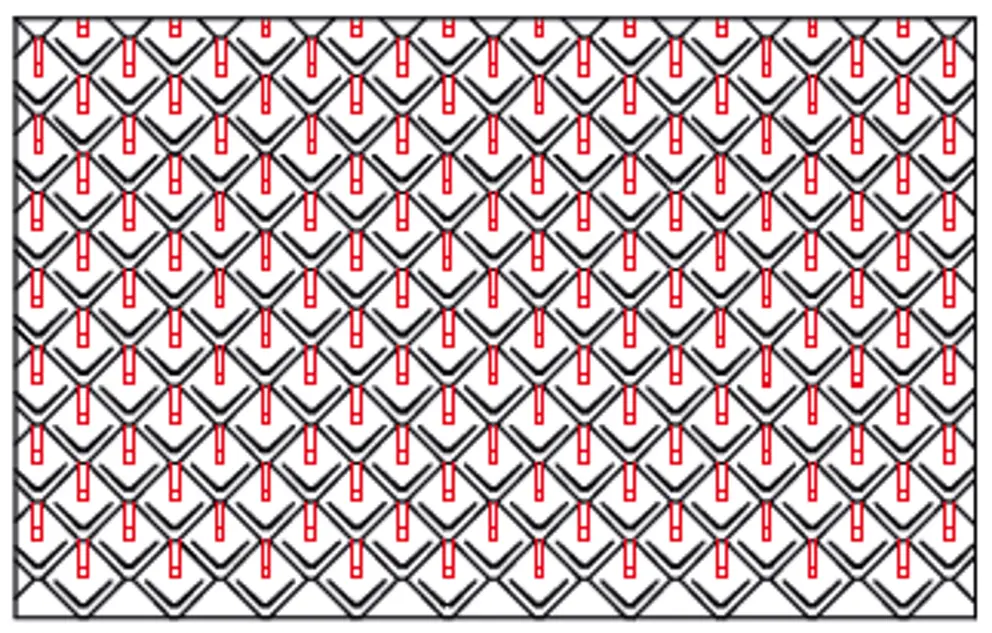

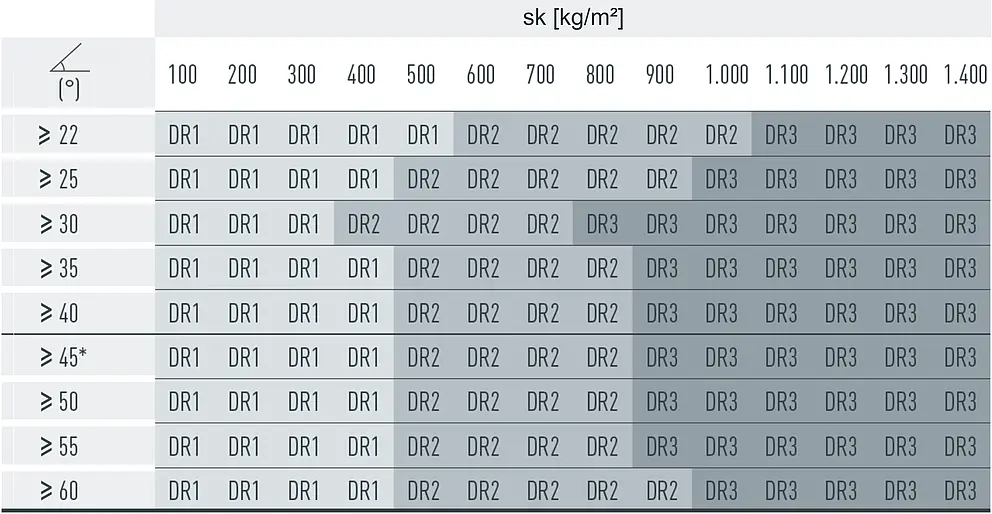

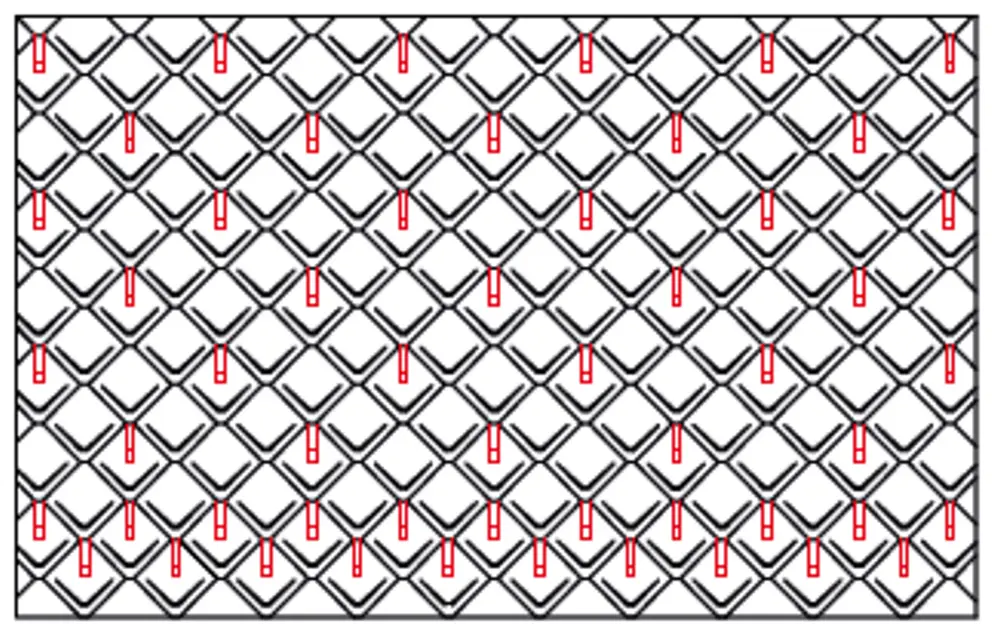

Sulle scaglie 29 × 29 vengono montati 3, 6 o 12 nasi fermaneve per m² (vedi tabella qui di seguito: Schema di posa DR1, DR2 e DR3; DR = scaglia). Sulle prime due file i nasi fermaneve devono essere montati su tutta la lunghezza.

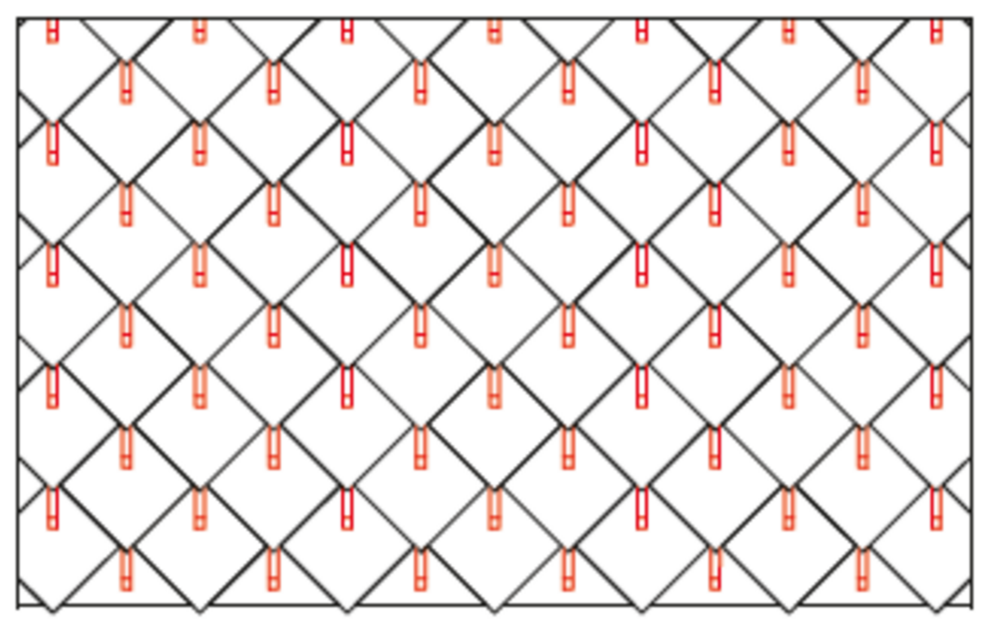

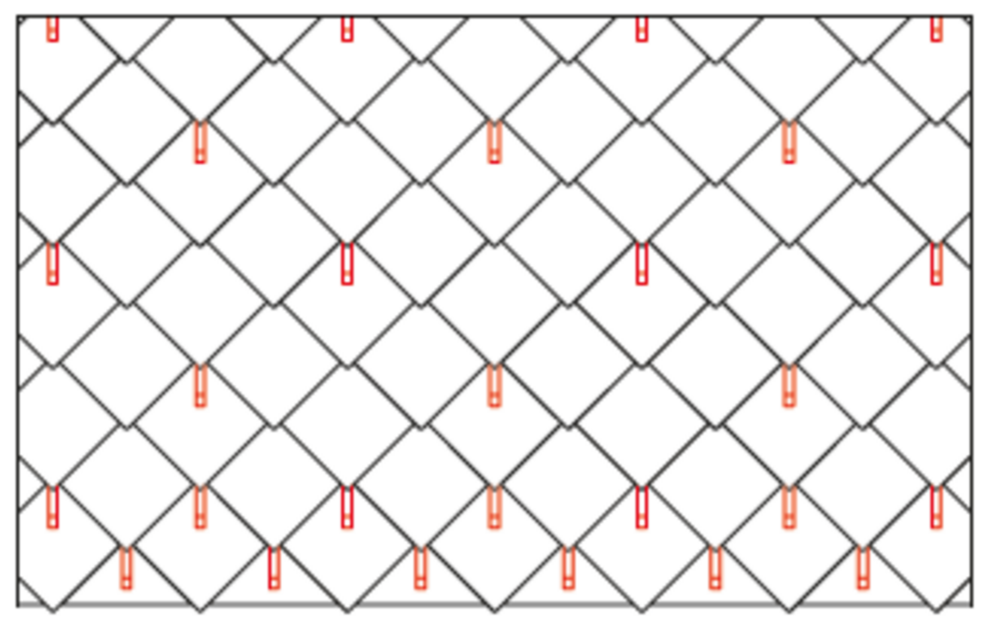

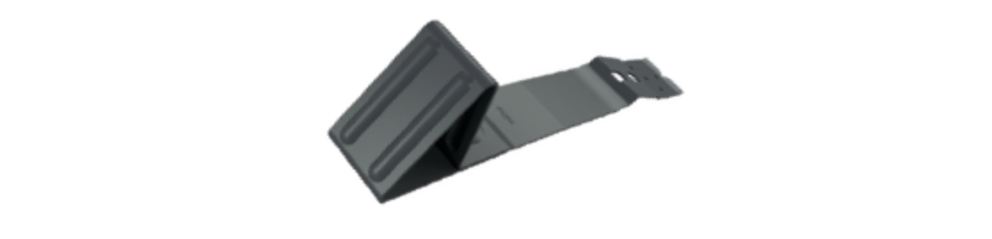

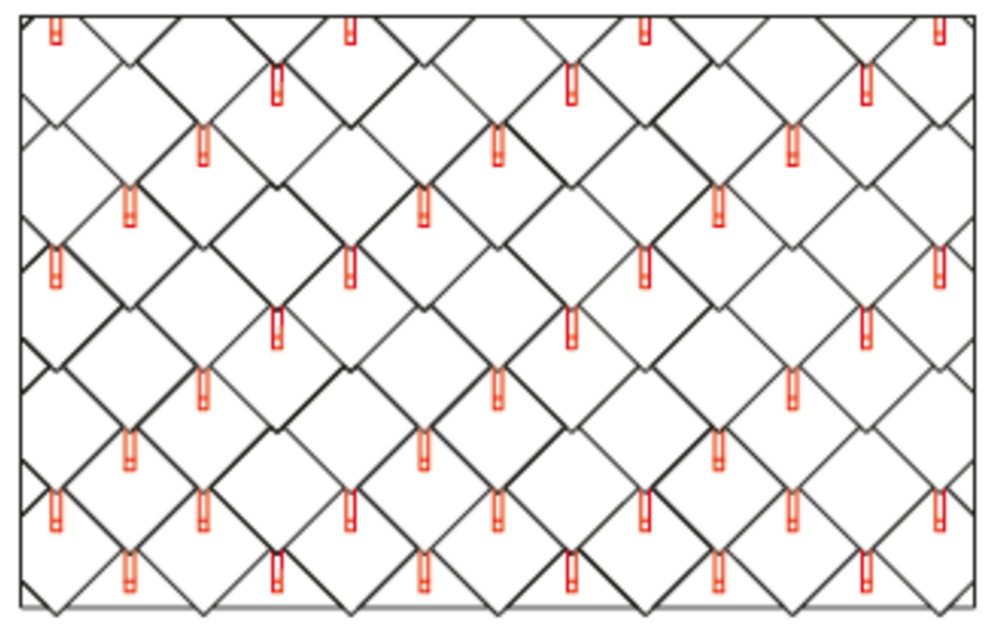

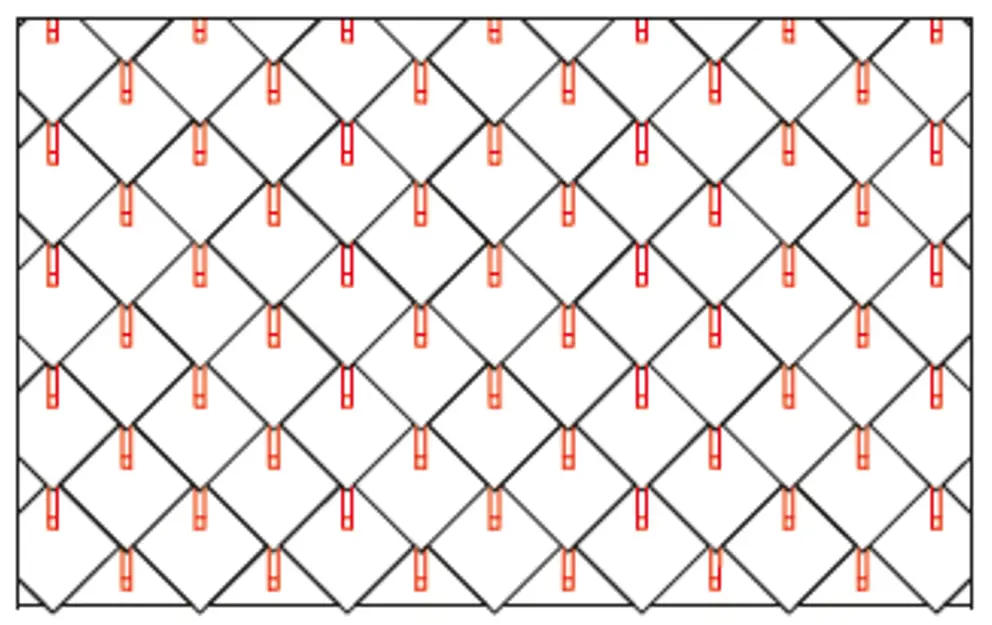

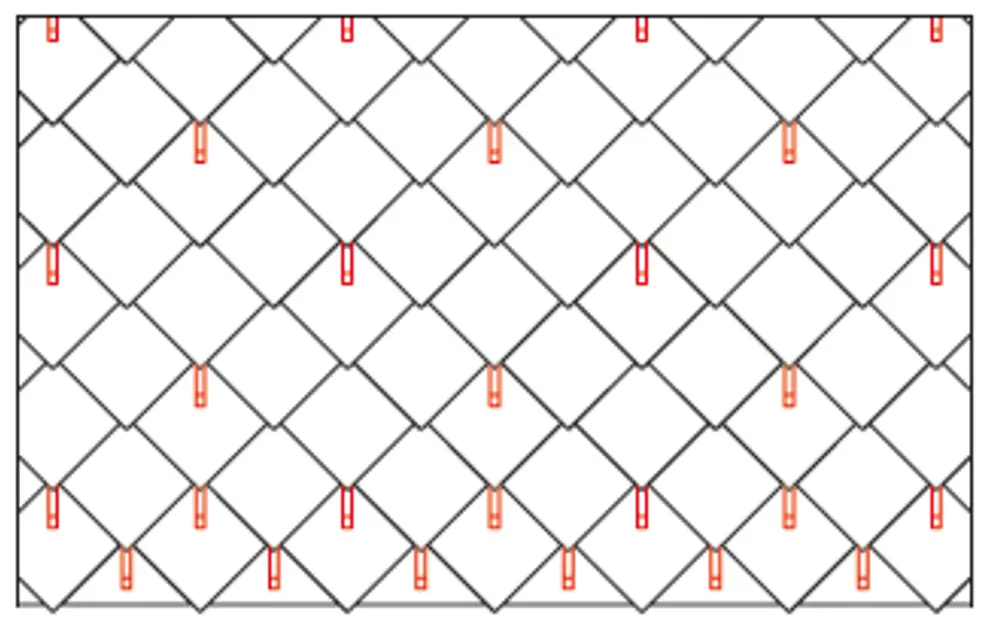

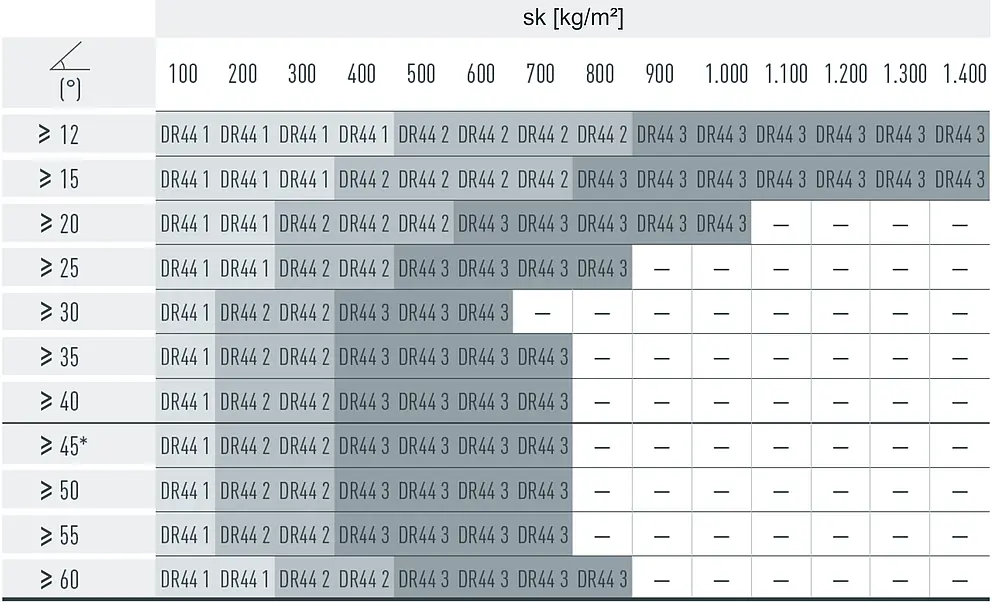

I nasi fermaneve vengono spinti verso l'alto al centro dell'incavo delle scaglie 44 × 44 e fissati con min. 2 chiodi zigrinati. L'uso di nasi fermaneve non influisce sul numero di elementi di fissaggio da utilizzare sulle scaglie 44 × 44. Sulle scaglie 44 × 44 vengono montati 1,3, 2,6 o 5,2 nasi fermaneve per m² (vedi tabella qui di seguito: Schema di posa DR44 1, DR44 2, DR44 3; DR = scaglia). Sulle prime due file (scaglie di partenza per scaglie 44 × 44 e la prima fila di scaglie 44 × 44) i nasi fermaneve devono essere montati su tutta la lunghezza.

I nasi fermaneve vengono spinti verso l'alto sulla marcatura arcuata dell'aggraffatura e fissati con min. 2 chiodi zigrinati. L'uso di nasi fermaneve non influisce sul numero di elementi di fissaggio da utilizzare sulle tegole R.16.

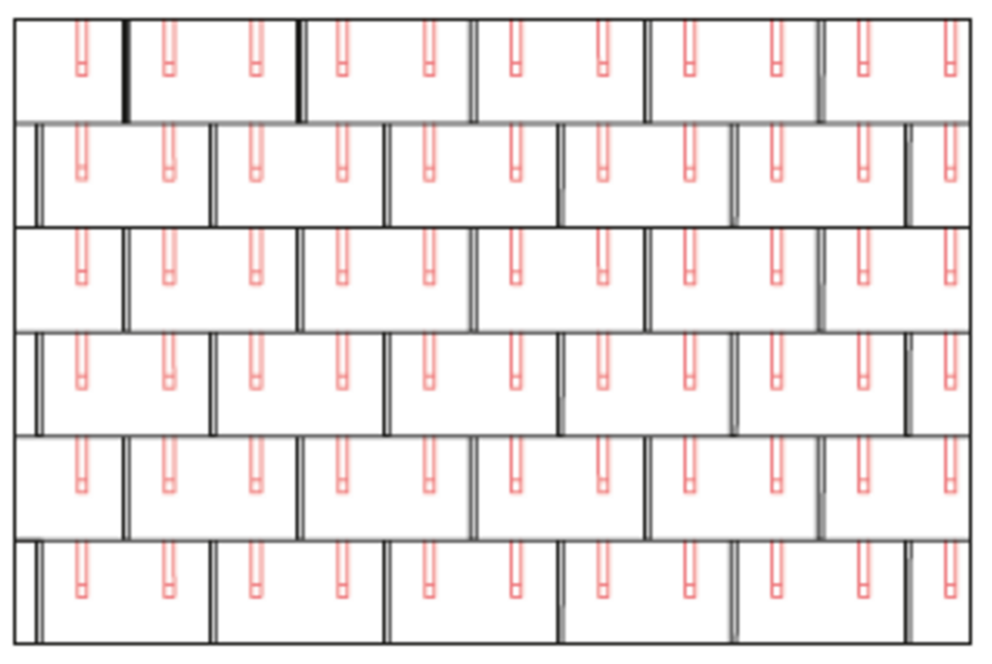

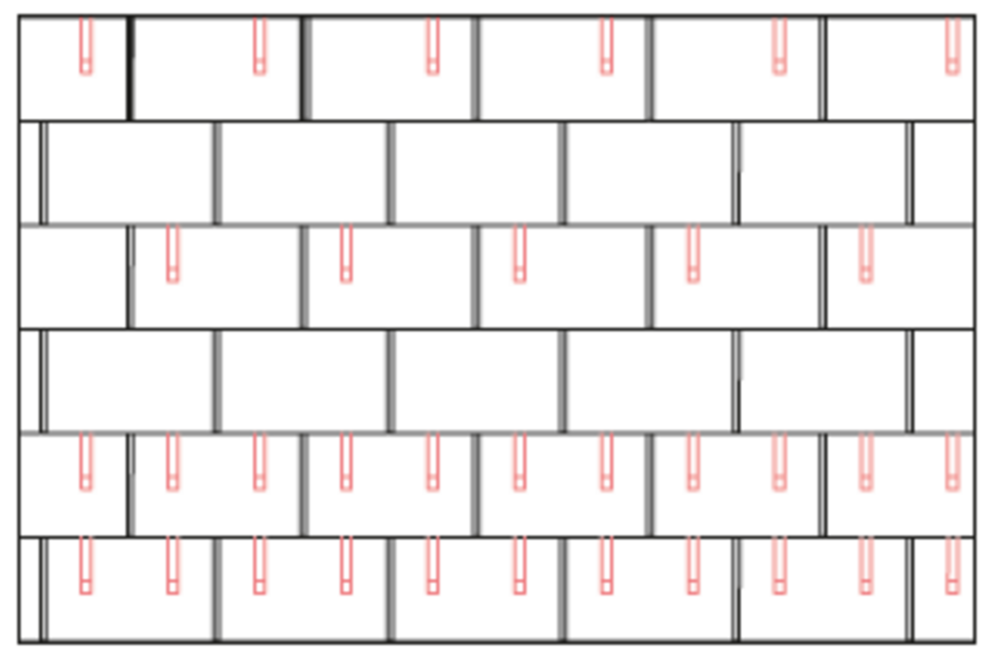

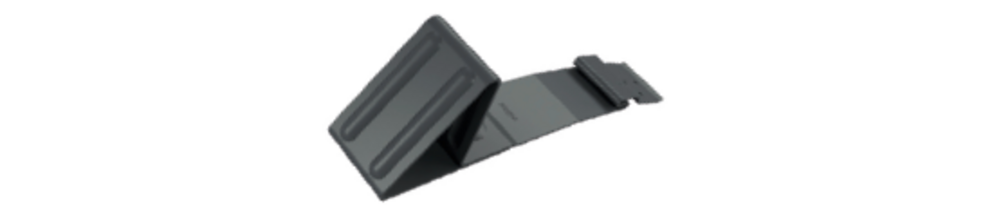

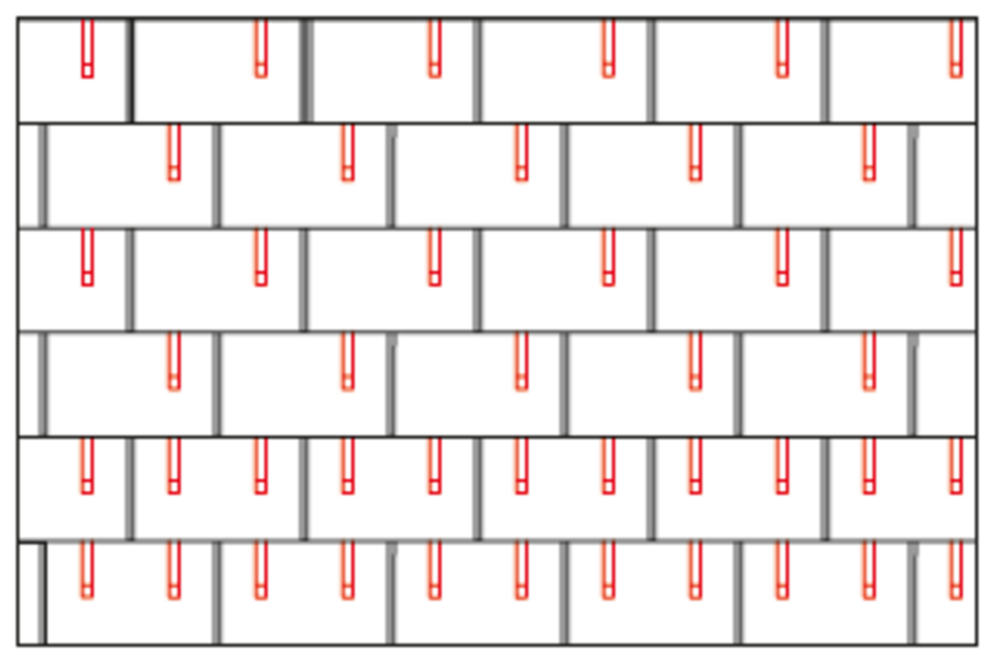

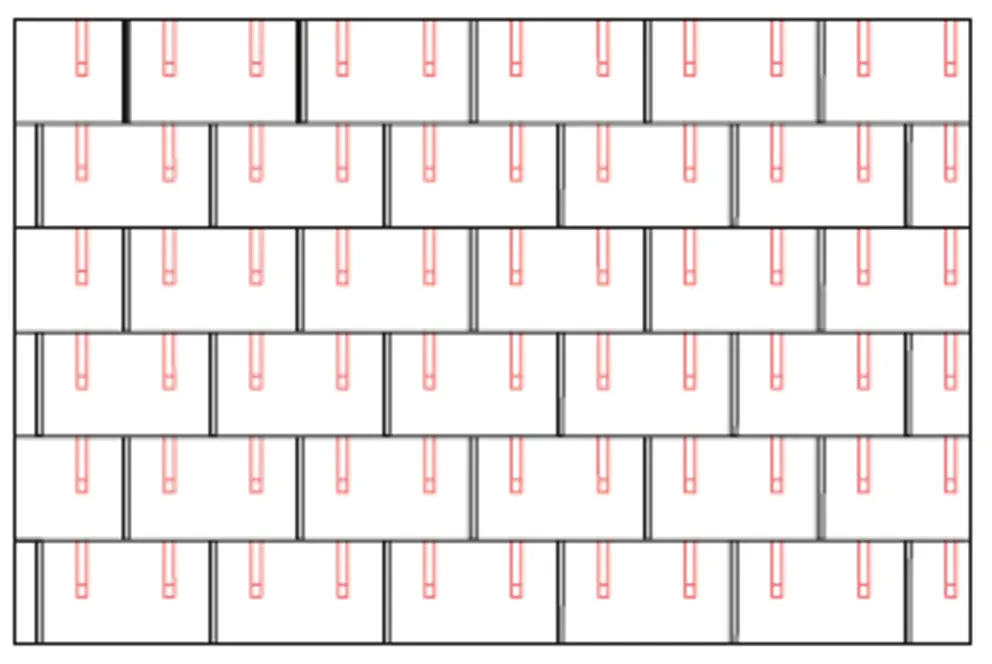

Sulle tegole R.16 vengono montati 1,7, 3,4 o 6,8 nasi fermaneve per m² (vedi tabella qui di seguito o lo schema di posa R.16 1, R.16 2 e R.16 3). Sulle prime due file i nasi fermaneve devono essere montati su tutta la lunghezza.

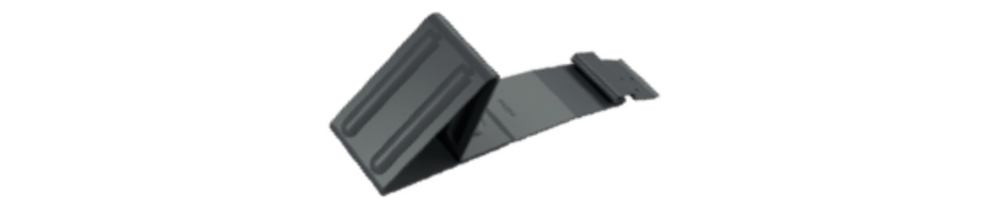

I nasi fermaneve vengono spinti verso l'alto sulla marcatura arcuata dell'aggraffatura e fissati con min. 2 chiodi zigrinati. L'uso di nasi fermaneve non influisce sul numero di elementi di fissaggio da utilizzare sui pannelli per tetto FX.12.

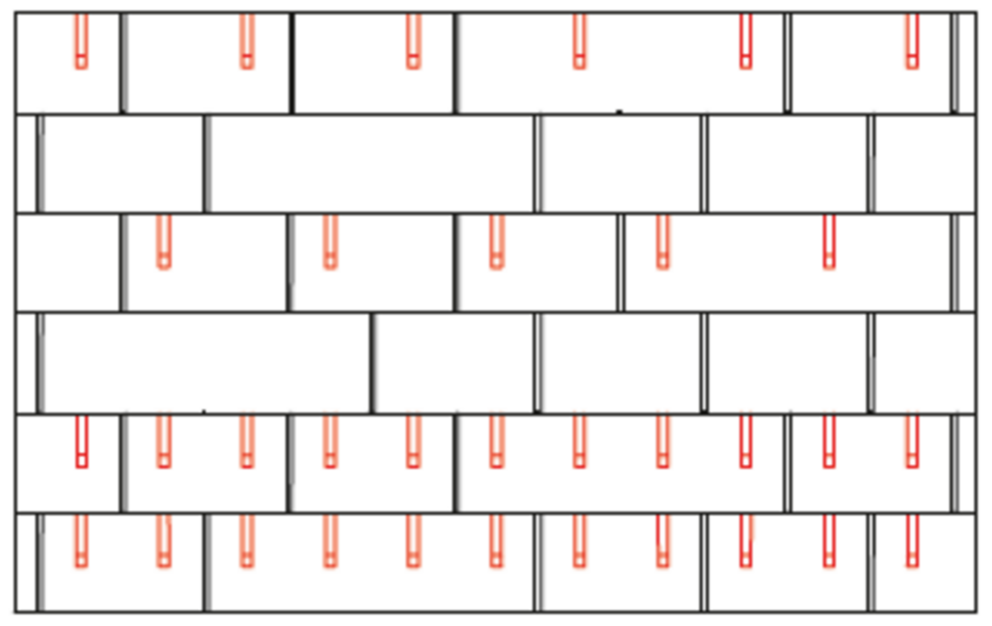

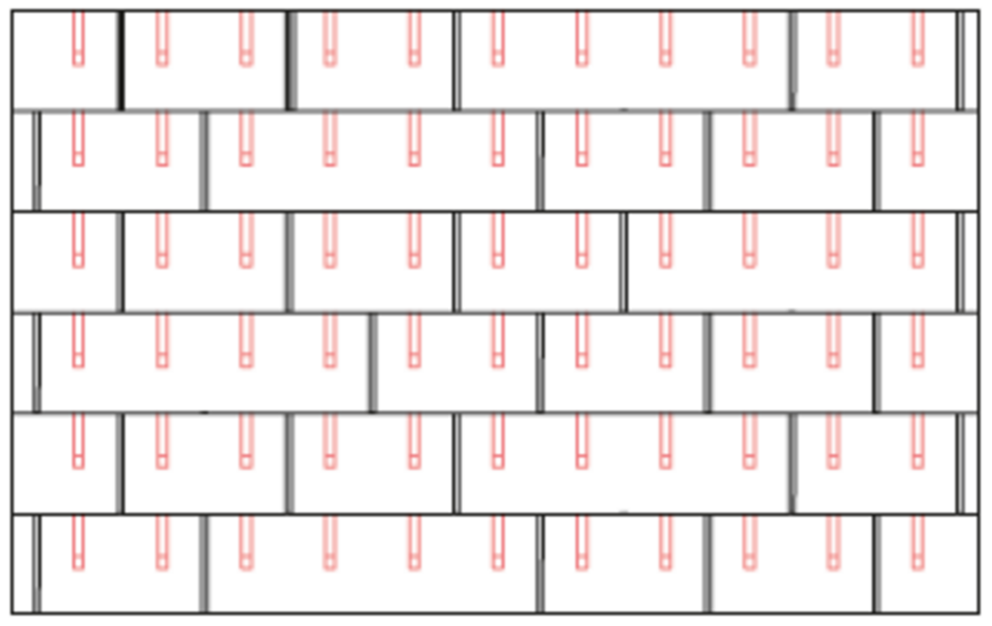

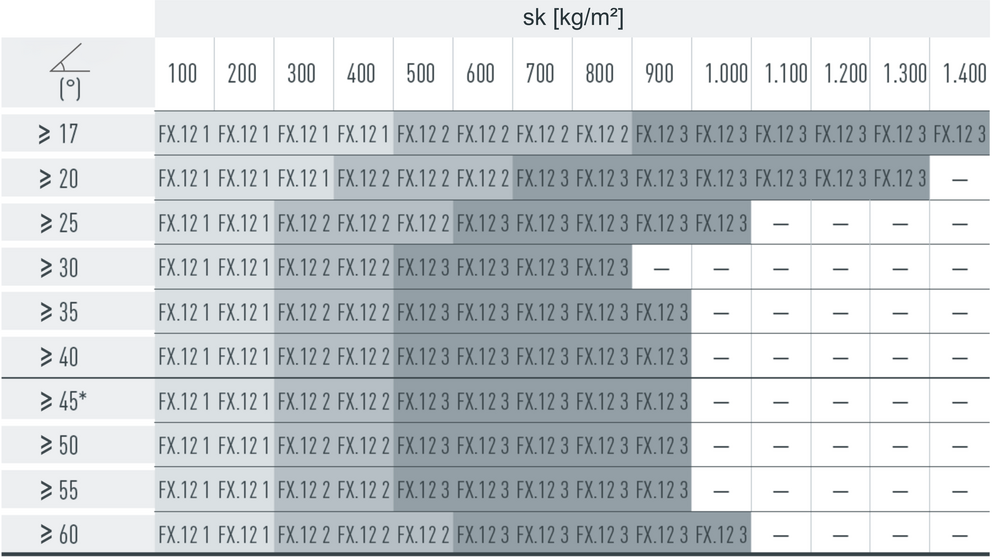

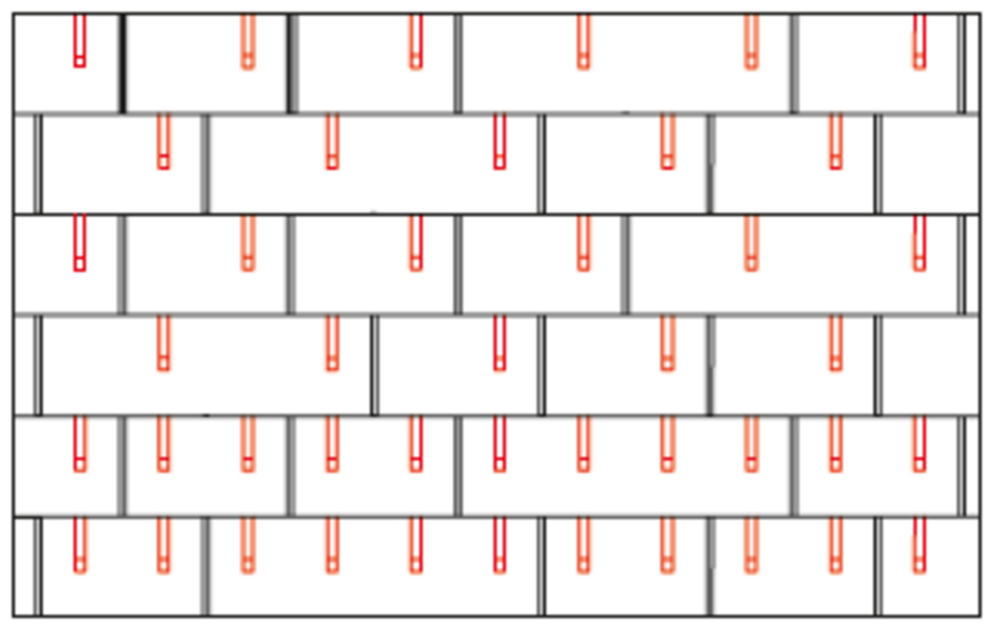

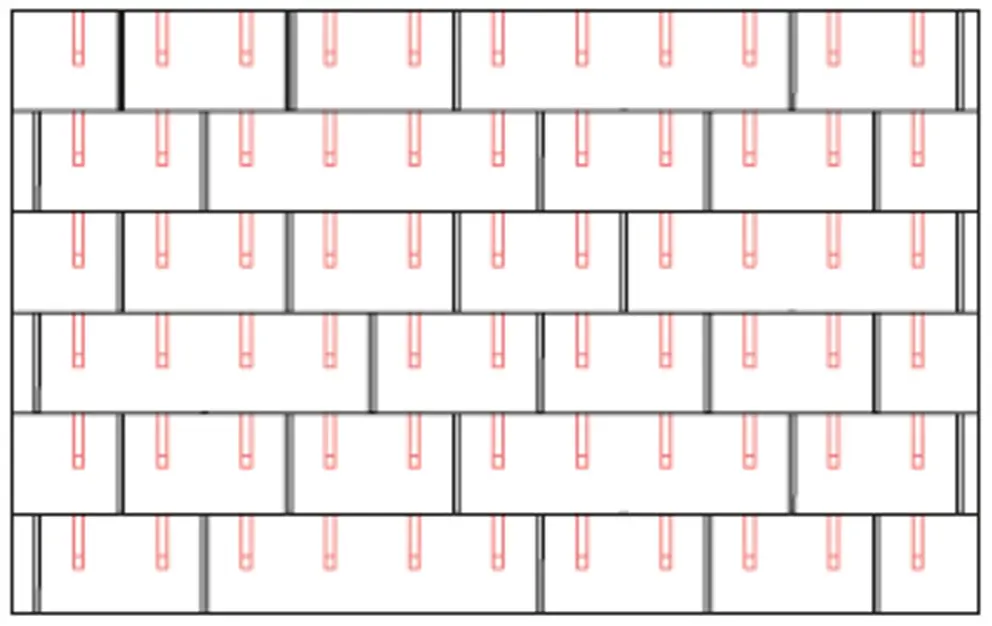

Sui pannelli FX.12 vengono montati 1,7, 3,4 o 6,8 nasi fermaneve per m² (vedi tabella qui di seguito o lo schema di posa FX.12 1, FX.12 2 e FX.12 3). Sulle prime due file i nasi fermaneve devono essere montati su tutta la lunghezza.

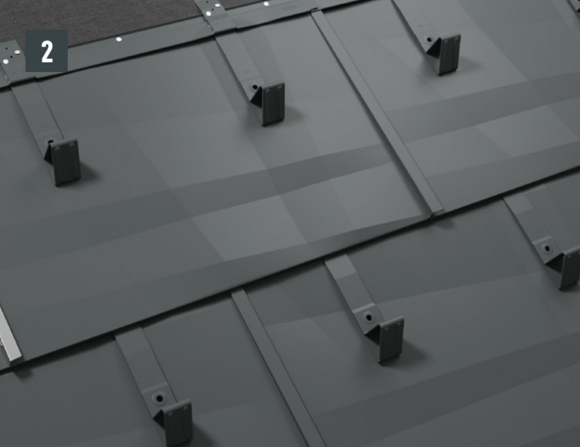

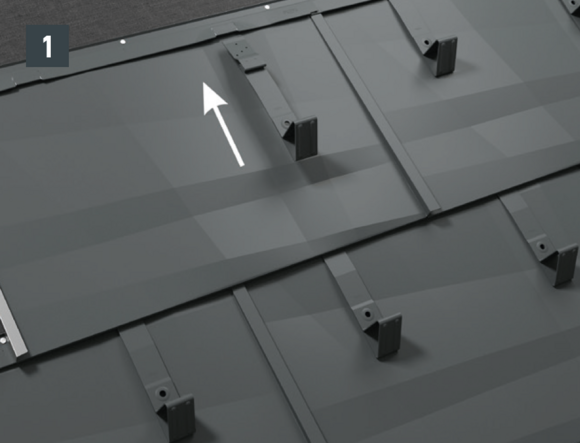

Principalmente, i pannelli FX.12 vengono posati in modo irregolare con uno sfalsamento dell'aggraffatura angolare verticale di min. 220 mm. A causa dello sfalsamento casuale dei pannelli FX.12, uno schema di posa simmetrico non è possibile. Se è previsto l'uso di nasi fermaneve per FX.12, si raccomanda che la posa dei pannelli FX.12 sia effettuata con uno sfalsamento regolare. Questo riduce il disegno irregolare che di solito si ottiene con i pannelli FX.12, ma è l'unico modo per avere uno schema di posa regolare con nasi fermaneve (fig. 1 + 2).

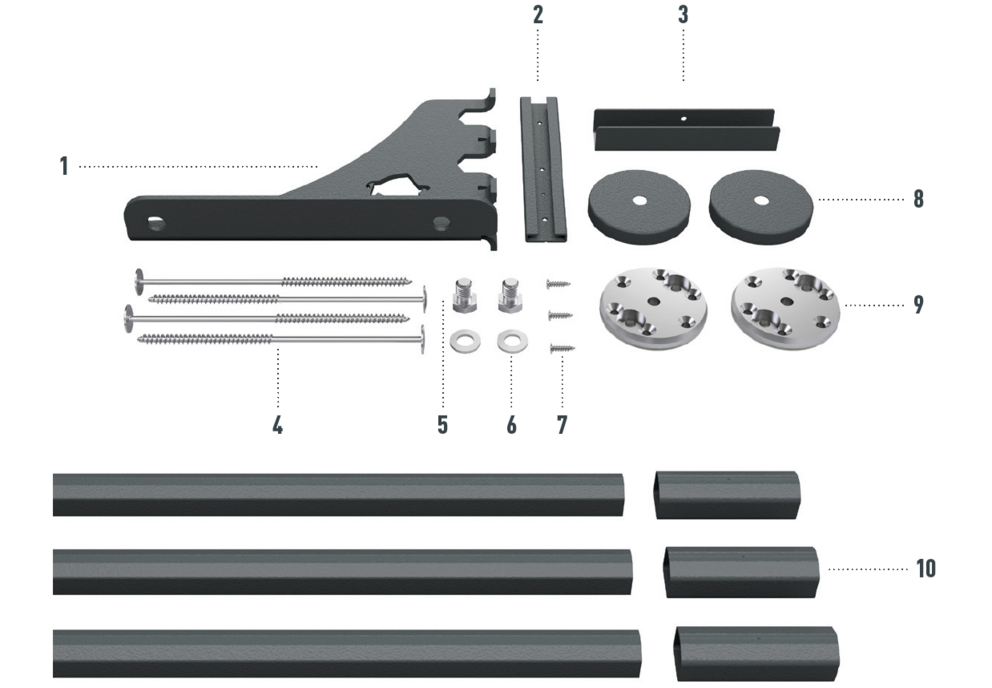

Il montaggio della staffa per tubi fermaneve viene fatto tramite due piedini fissati sul manto di copertura. I tubolari a sezione esagonale vengono inseriti nella staffa per tubi fermaneve e fissati per mezzo di elementi scorrevoli di fissaggio. I tubolari a sezione esagonale vengono poi collegati per mezzo di manicotti di giunzione, altezza totale con piedini: 219 mm.

Il sistema fermaneve può essere montato anche in un secondo momento.

A seconda delle condizioni dell’edificio e del luogo, potrebbe essere necessario installare diverse file di tubi fermaneve. Le distanze massime ammissibili devono essere calcolate in base al carico di neve, alla pendenza del tetto e alla distanza tra le travi.

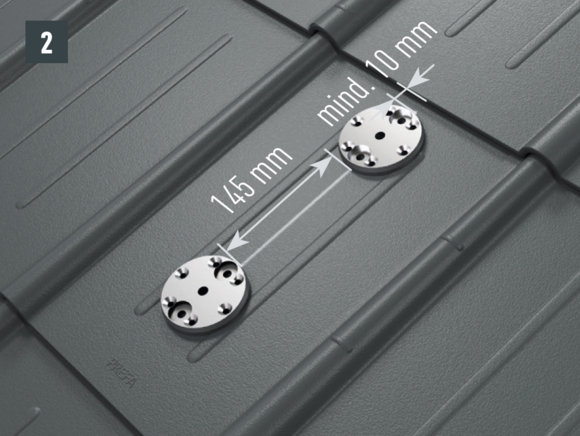

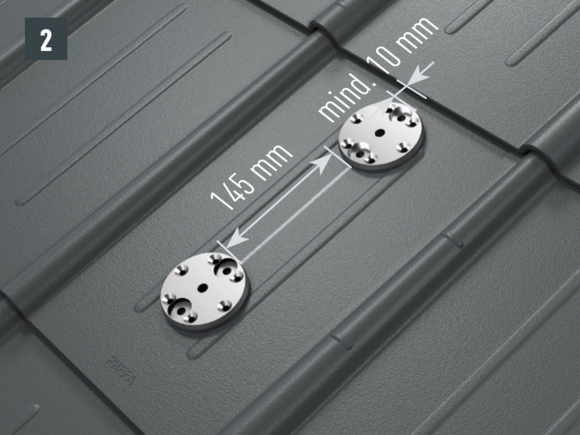

Tracciare una linea in corrispondenza dell’asse mediano del puntone. Il piedino superiore (bordo esterno) deve trovarsi a min. 10 mm di distanza dall'aggraffatura che sta sopra. Mantenere una distanza di 145 mm (misurata all'interno) tra i due piedini (fig. 1).

Per il fissaggio al puntone, i fori (Ø 8,5 mm) devono essere sull'asse della staffa per tubi fermaneve (travatura), viti di fissaggio in asse con il puntone. Staccare la pellicola di protezione sul retro dei piedini, posizionarli e attaccarli (fig. 2).

• Preforare i fori per le viti nella sottostruttura con una punta (∅ 4,1 mm), profondità di foratura ca. 50 mm (fig. 3).

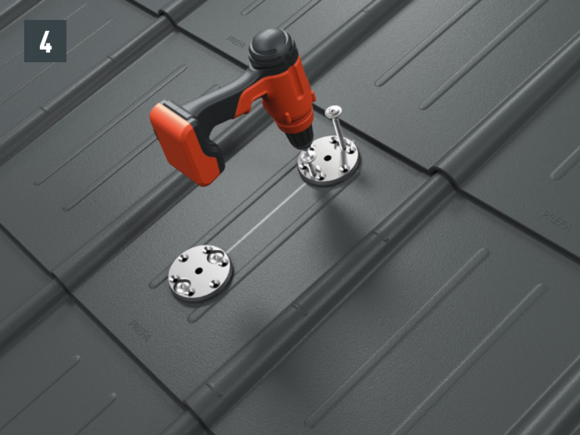

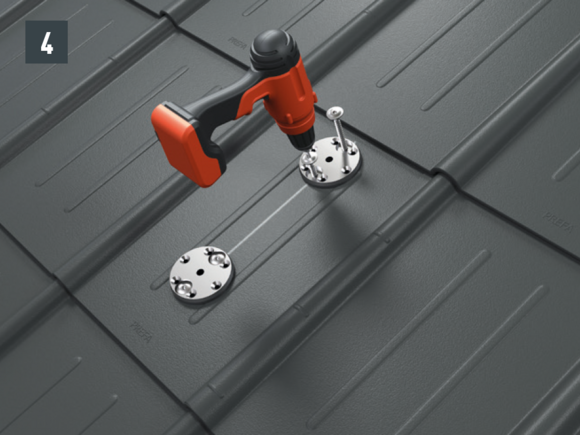

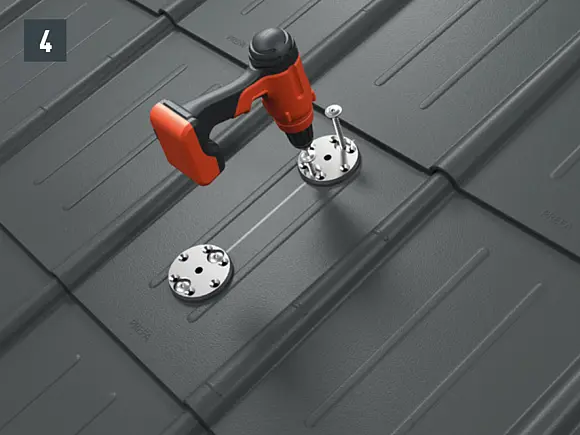

• Avvitare saldamente i piedini al puntone con 2 viti di fissaggio da 8 × 220 mm (su pacchetto ventilato) o 8 × 120 mm (su pacchetto non ventilato), fino a che la guarnizione da superficie non viene premuta contro la copertura o la sottostruttura. Se la lavorazione è corretta, la guarnizione da superficie si incurva leggermente verso l'esterno (punta per il trapano: Torx TX40) (fig. 4).

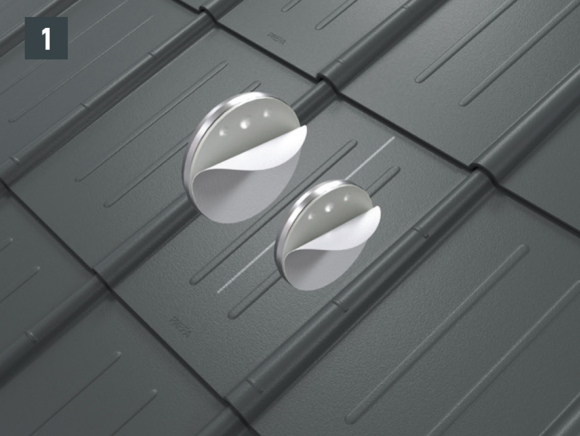

• Posizionare le calotte di copertura sui piedini (fig. 5).

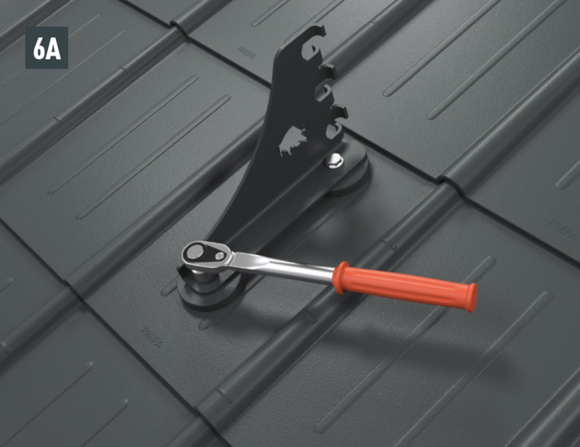

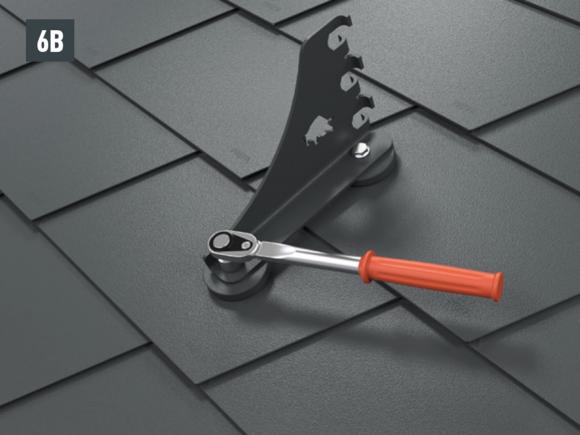

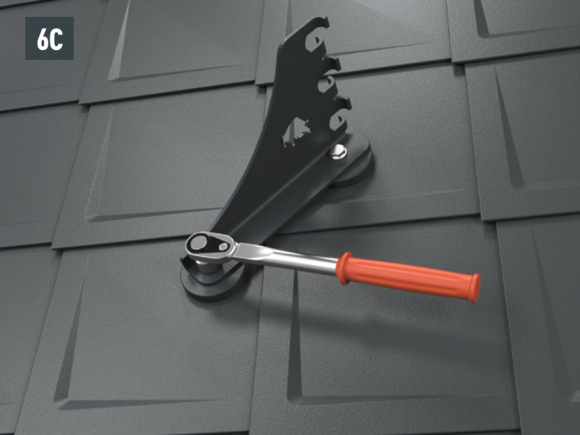

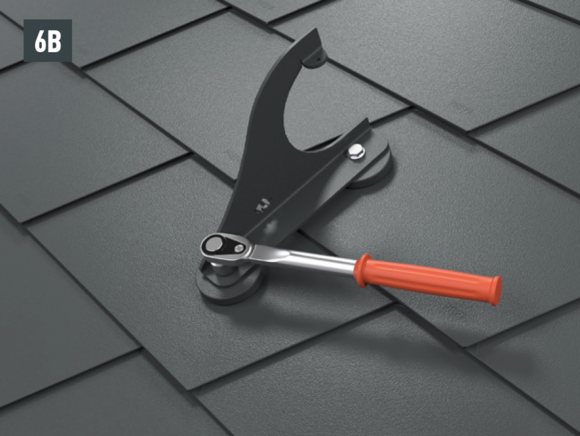

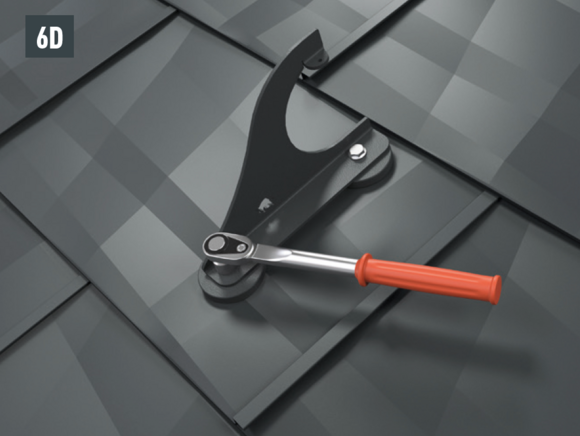

• Montaggio della staffa per tubi fermaneve con le due viti a testa esagonale (M12) ai piedini (SW 19; coppia: 35 Nm) su tegole (fig. 6A), scandole (fig. 6B), scaglie (fig. 6C), R.16 e FX.12 (fig. 6D).

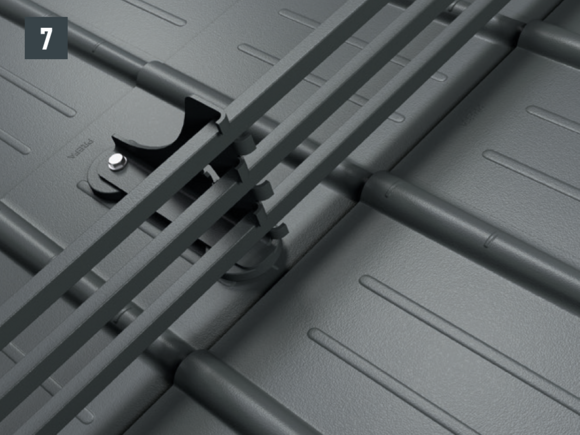

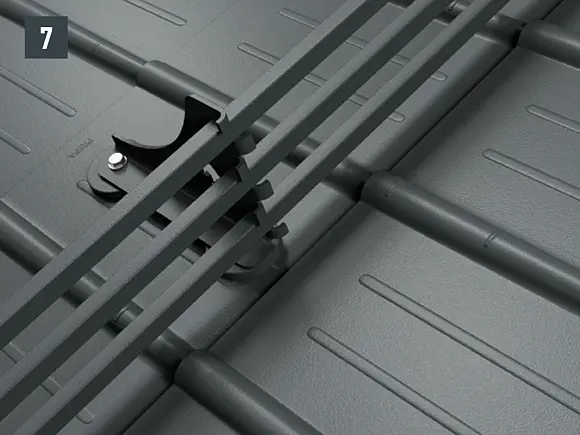

• Infilare i tubolari a sezione esagonale nelle staffe montate in base agli incavi. La sporgenza nella zona del bordo non deve superare i 30 cm (fig. 7).

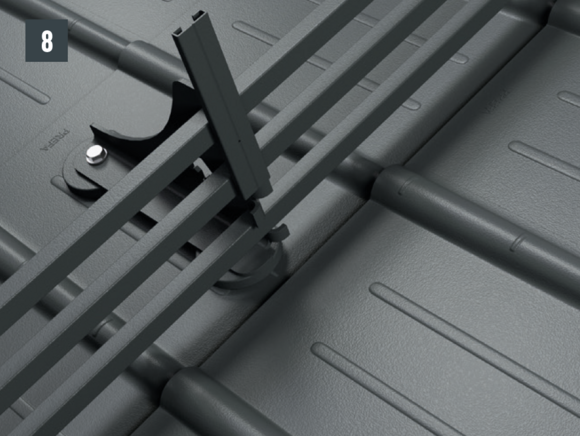

• Dopo aver montato i 3 tubolari a sezione esagonale, spingere il profilo di chiusura sulla staffa dall'alto (foro preforato in basso) (fig. 8).

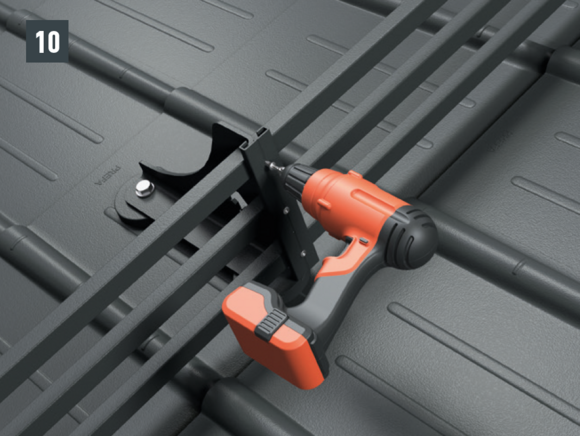

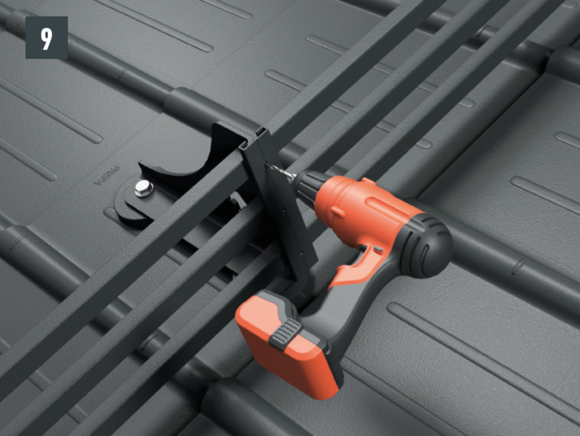

• Fissare ogni tubolare a sezione esagonale a metà della sua lunghezza con le viti autofilettanti di 5,5 × 25 mm TX25 in dotazione (1 pz. per tubolare) per evitare che le aste si spostino lateralmente e per garantire l'espansione del profilo a sinistra e a destra (fig. 9 + 10).

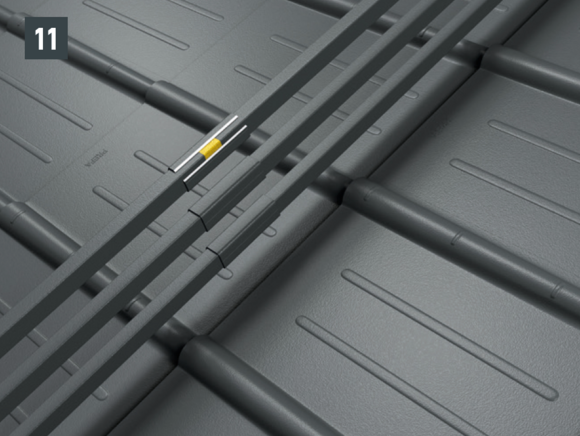

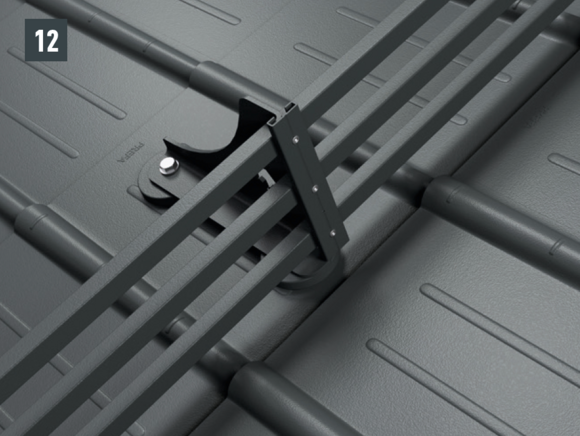

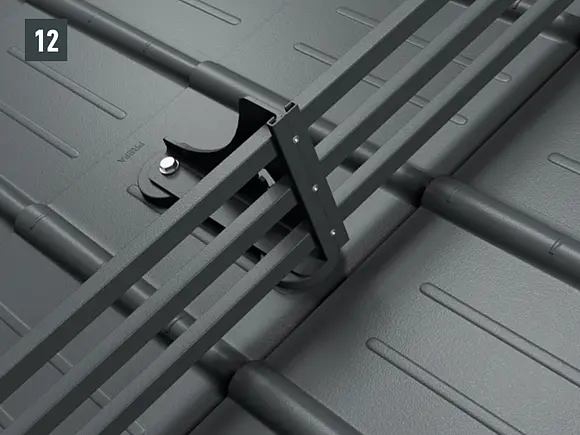

• Collegare i tubolari a sezione esagonale nella zona di giunzione con i giunti in dotazione. Gli elementi di collegamento hanno un elemento in schiuma per poter assorbire le dilatazioni lineari dovute al calore (fig. 11).

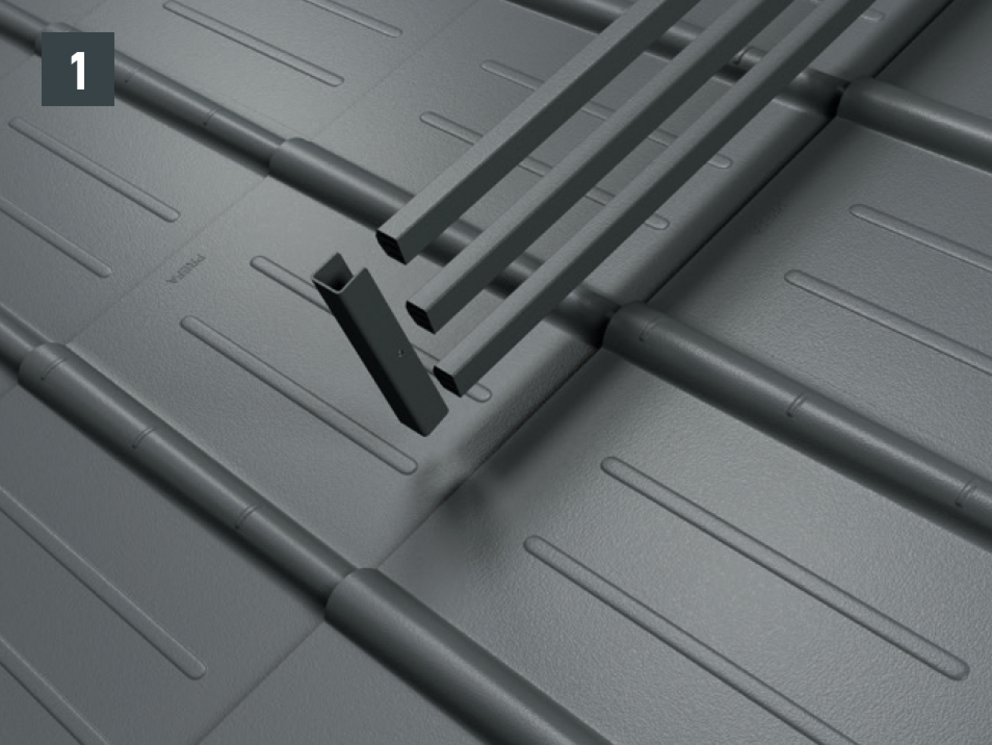

• Spingere la testa per sistema fermaneve sui tubolari a sezione esagonale (fig. 1).

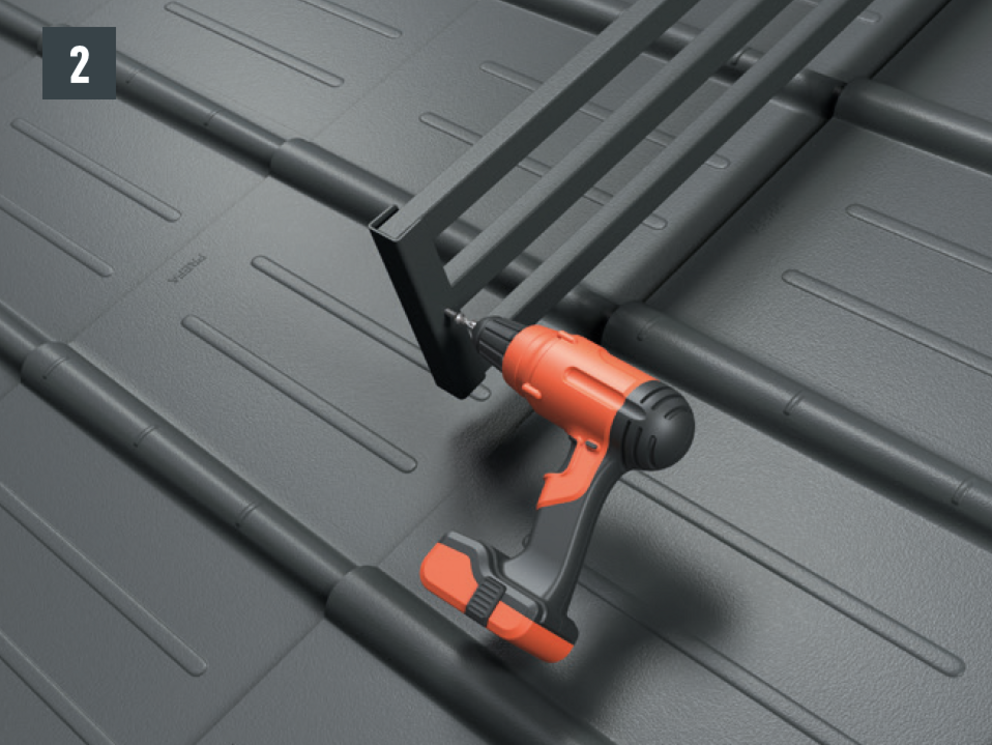

• Fissare la chiusura con le viti di fissaggio incluse nella fornitura (Fig. 2).

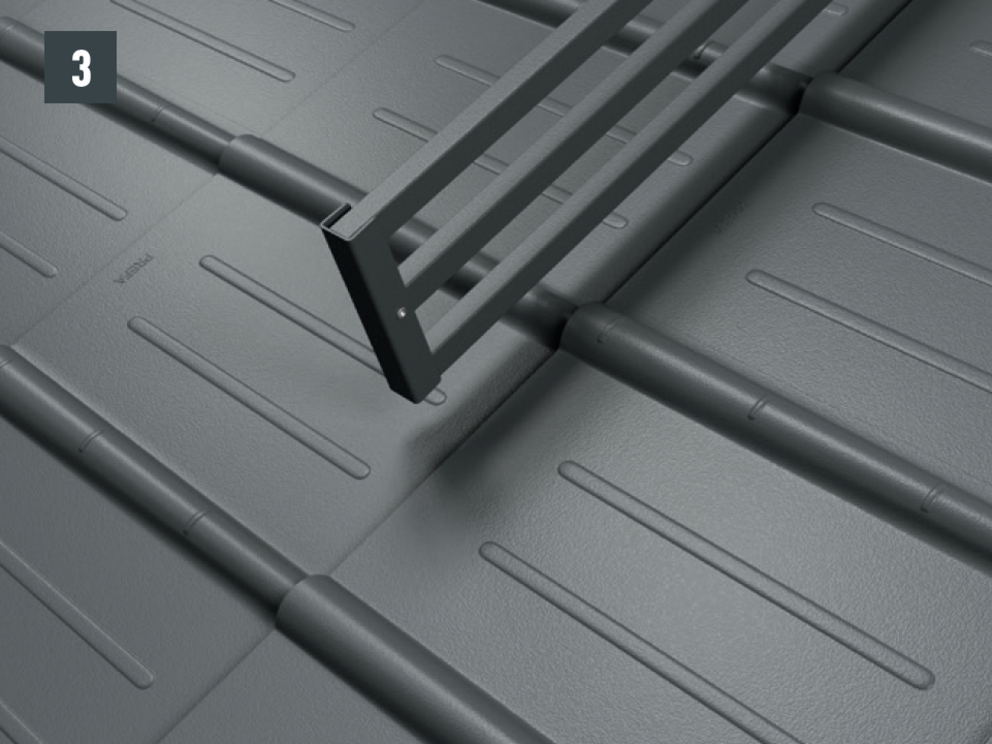

• Testa per sistema fermaneve a tubi montata (fig. 3).

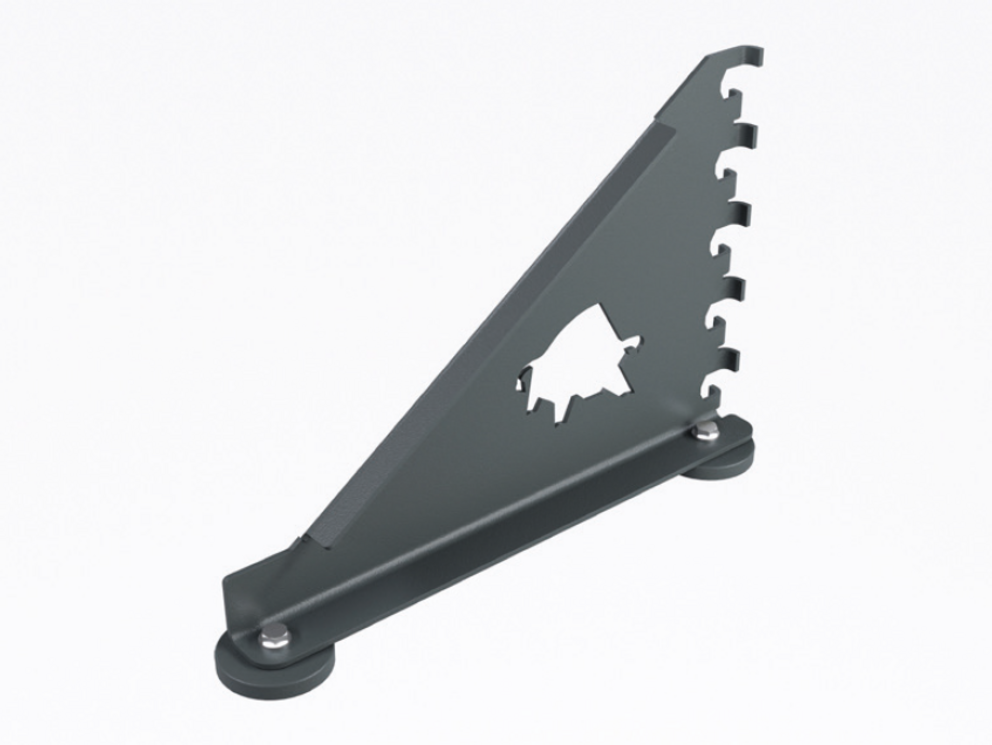

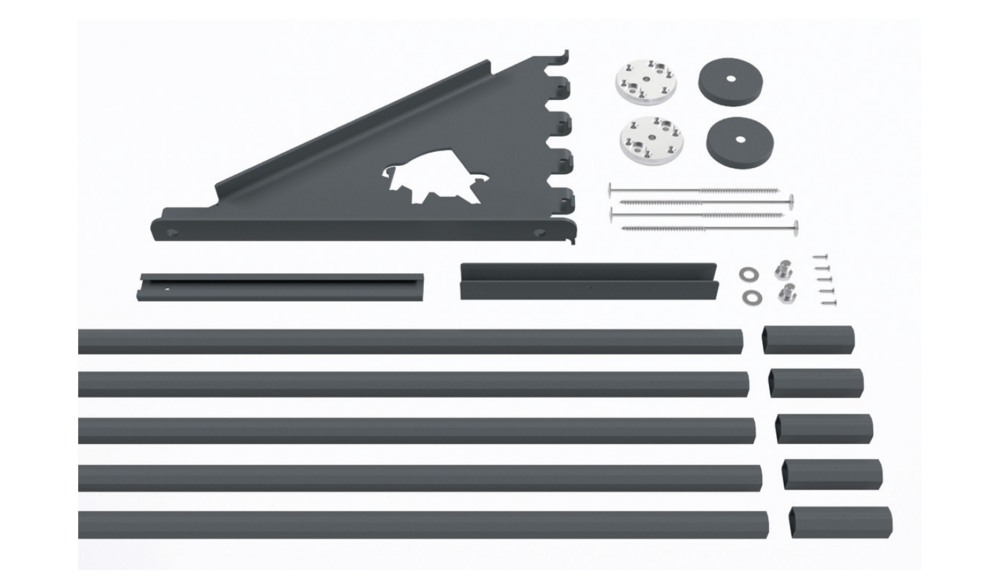

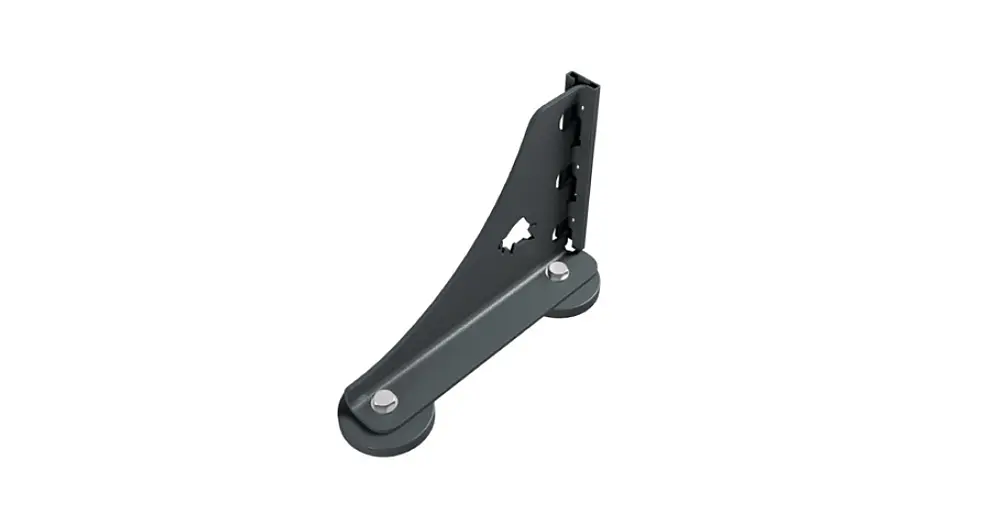

Il montaggio della staffa per tubi fermaneve viene fatto tramite due piedini fissati nel puntone sul manto di copertura. I tubolari a sezione esagonale vengono inseriti nella staffa per tubi fermaneve XL e fissati per mezzo di elementi scorrevoli di fissaggio. I tubolari a sezione esagonale vengono poi collegati per mezzo di manicotti di giunzione, altezza totale: 360 mm.

Il sistema fermaneve XL può essere montato anche in un secondo momento.

A seconda delle condizioni dell’edificio e del luogo, potrebbe essere necessario installare diverse file di tubi fermaneve. Le distanze massime ammissibili devono essere calcolate in base al carico di neve, alla pendenza del tetto e alla distanza tra le travi.

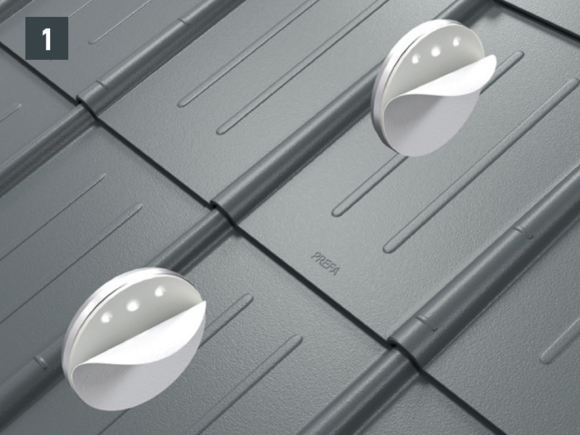

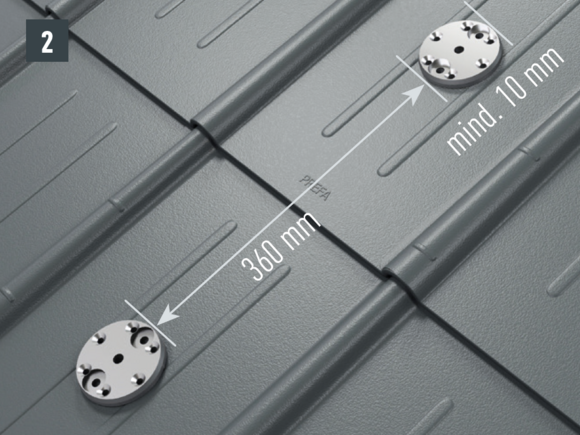

• Tracciare una linea in corrispondenza dell’asse mediano del puntone. Il piedino superiore (bordo esterno) deve trovarsi a min. 10 mm di distanza dall'aggraffatura che sta sopra. Mantenere una distanza di 360 mm (misurata all'interno) tra i due piedini.
• Per il fissaggio alla trave, i fori (Ø 8,5 mm) devono essere sull'asse della staffa per tubi fermaneve XL (= travatura)- viti di fissaggio in asse con la trave. Staccare la pellicola di protezione sul retro dei piedini, posizionarli e attaccarli (fig. 1 + 2).

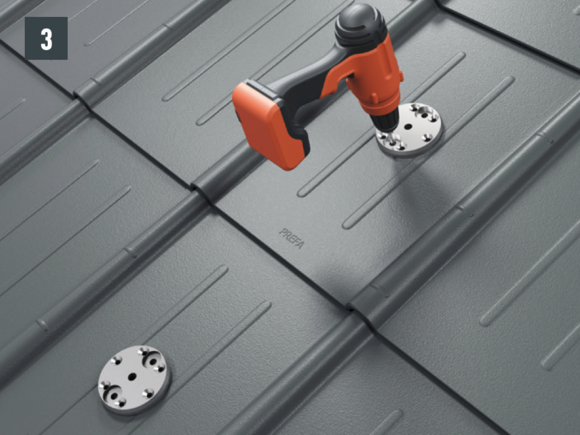

• Preforare i fori per le viti nella sottostruttura con una punta (ø 4,1 mm), profondità di foratura ca. 50 mm (fig. 3).

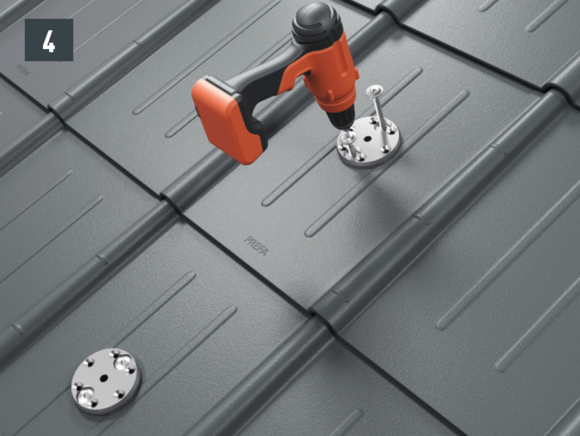

• Avvitare saldamente i piedini al puntone con 2 viti di fissaggio da 8 × 220 mm (su pacchetto ventilato) o 8 × 120 mm (su pacchetto non ventilato), fino a che la guarnizione da superficie non viene premuta contro la copertura o la sottostruttura. Se la lavorazione è corretta, la guarnizione da superficie si incurva leggermente verso l'esterno (punta per il trapano: TX40) (fig. 4).

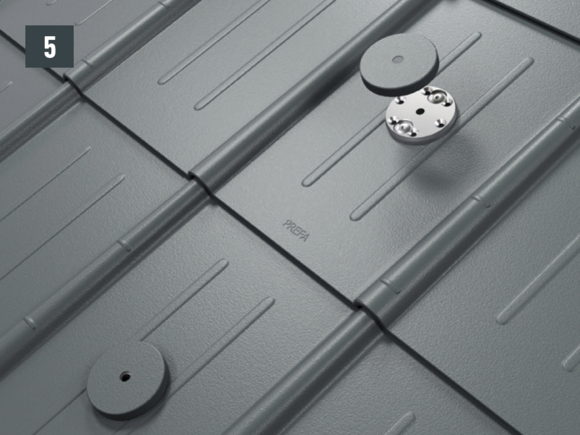

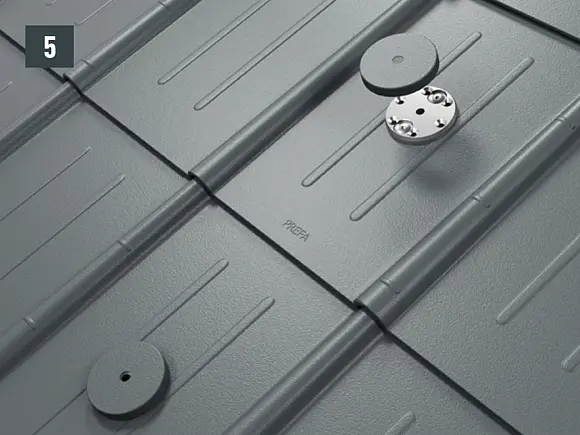

• Posizionare le calotte di copertura sui piedini (fig. 5).

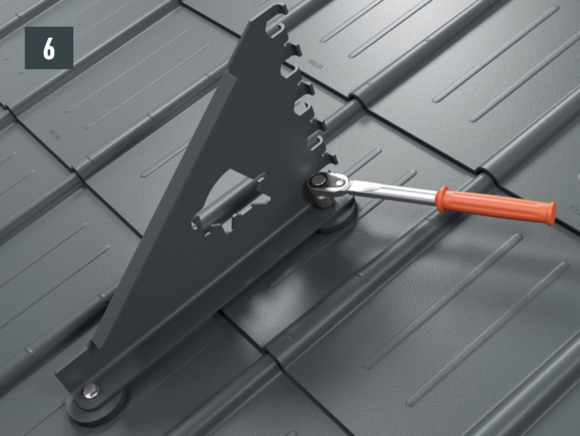

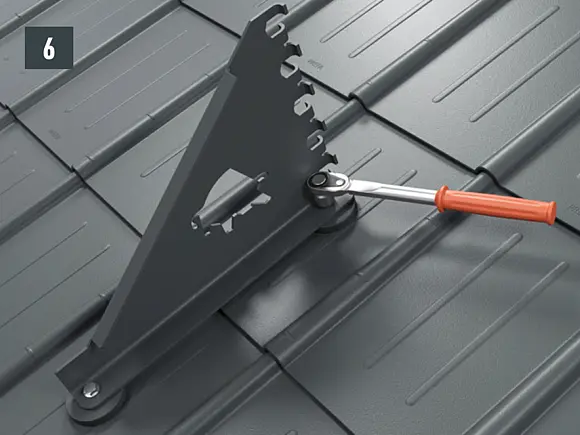

• Montaggio della staffa per tubi fermaneve XL con le due viti a testa esagonale (M12) ai piedini (LC19, coppia: 35 Nm) (fig. 6).

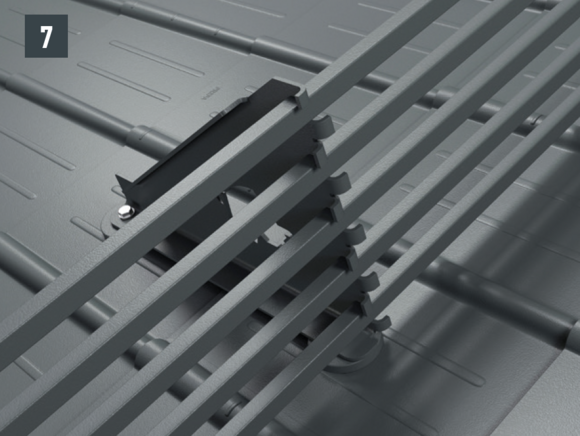

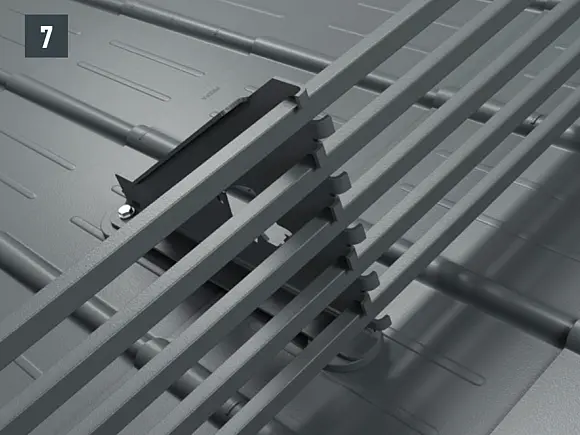

• Infilare i tubolari a sezione esagonale nelle staffe XL montate in base all’incavo. La sporgenza nella zona del bordo non deve superare i 30 cm (fig. 7).

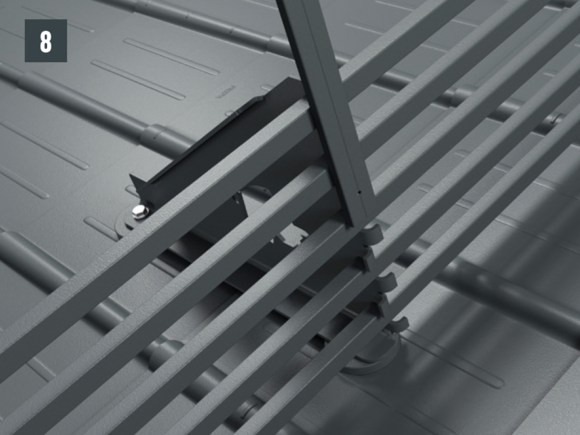

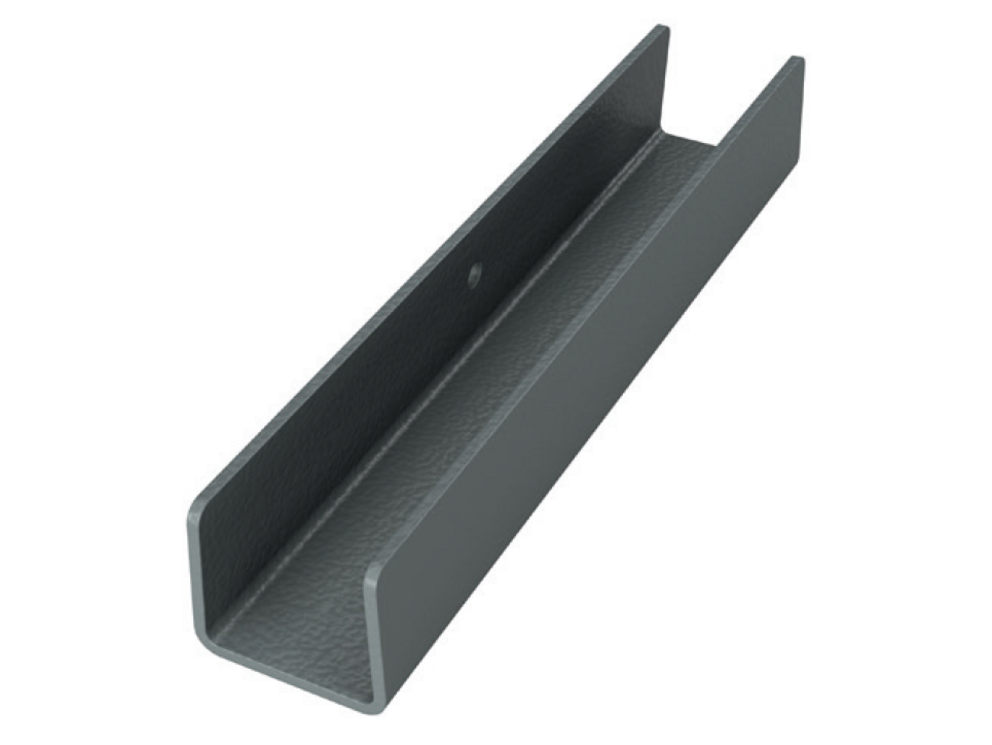

• Dopo aver montato i 5 tubolari a sezione esagonale, spingere il profilo di chiusura sulla staffa dall'alto (foro preforato in basso) (fig. 8).

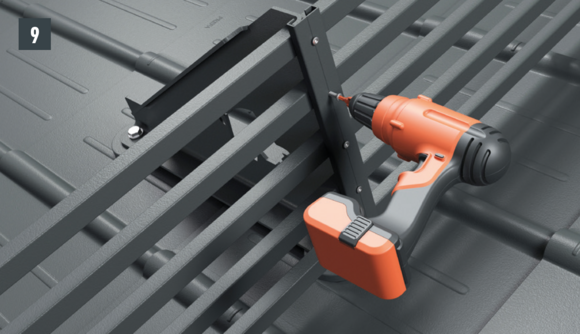

• Fissare ogni tubolare a sezione esagonale a metà della sua lunghezza con le viti autofilettanti di 5,5 × 25 mm TX25 in dotazione (1 pz. per tubolare) per evitare che le aste si spostino lateralmente e per garantire l'espansione del profilo a sinistra e a destra (fig. 9).

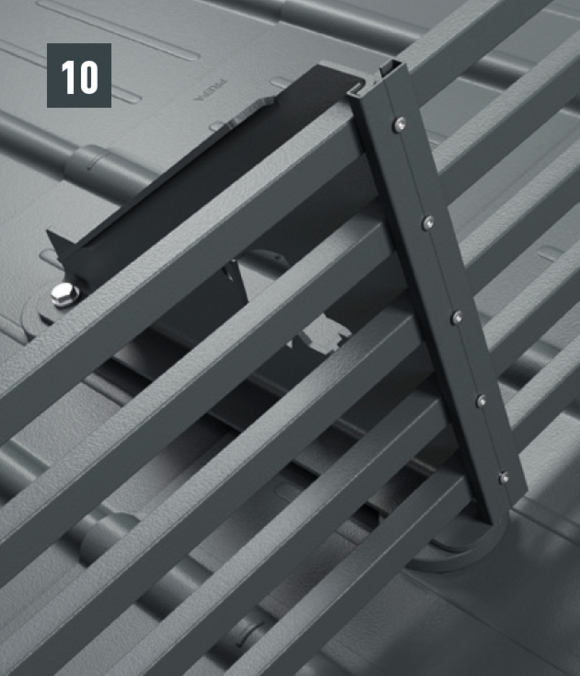

• Collegare i tubolari a sezione esagonale nella zona di giunzione con i manicotti in dotazione. I manicotti di collegamento hanno un elemento in schiuma per poter assorbire la dilatazione lineare dovuta al calore (fig. 10).

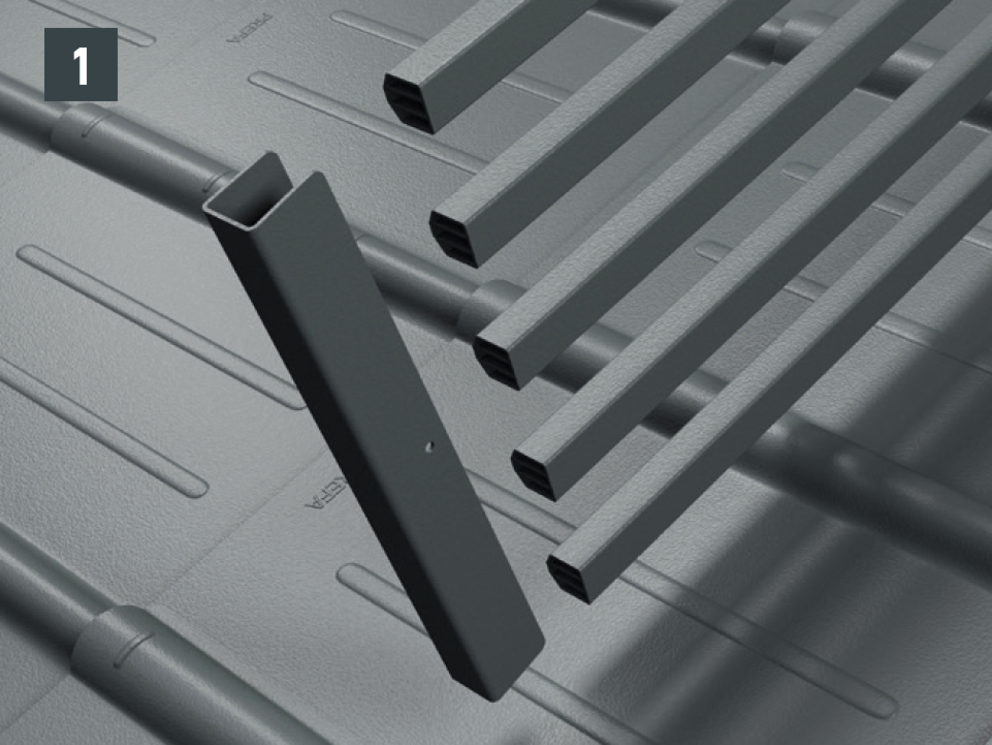

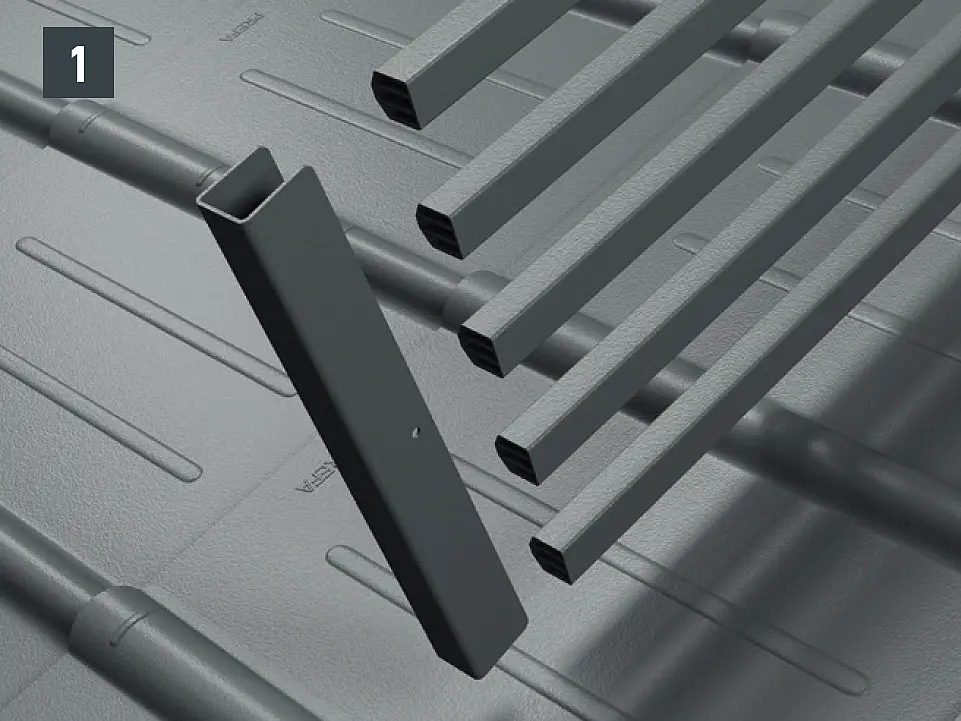

• Sistema fermaneve XL - Far scorrere la sezione terminale XL sui tubolari a sezione esagonale (Fig. 1).

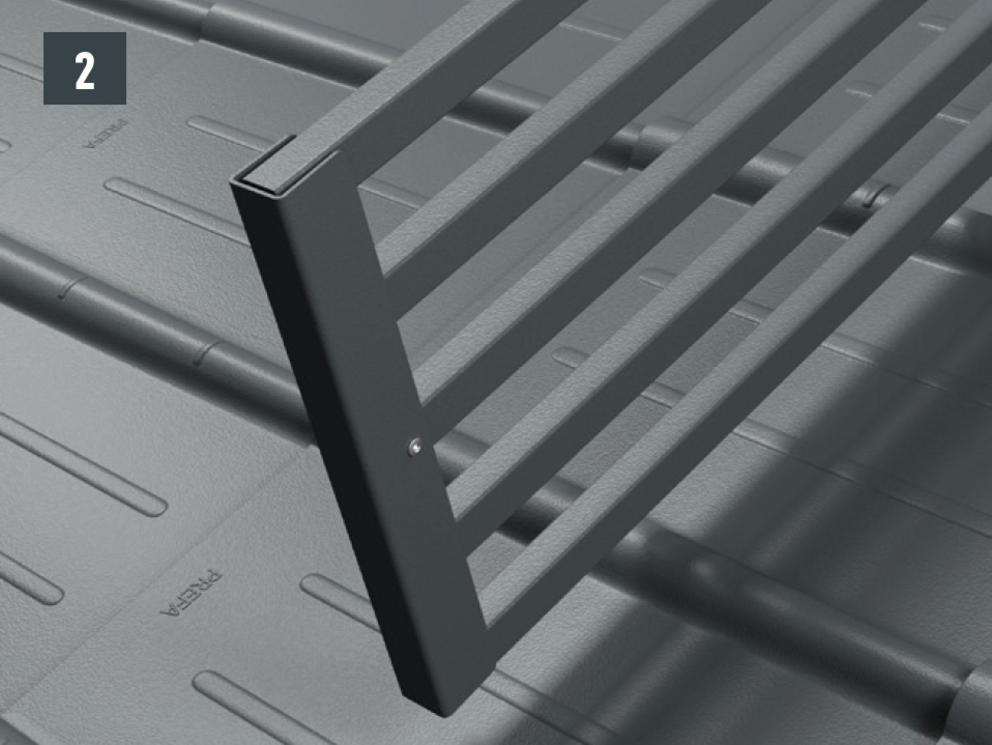

• Fissare il terminale con le viti di fissaggio in dotazione (fig. 2).

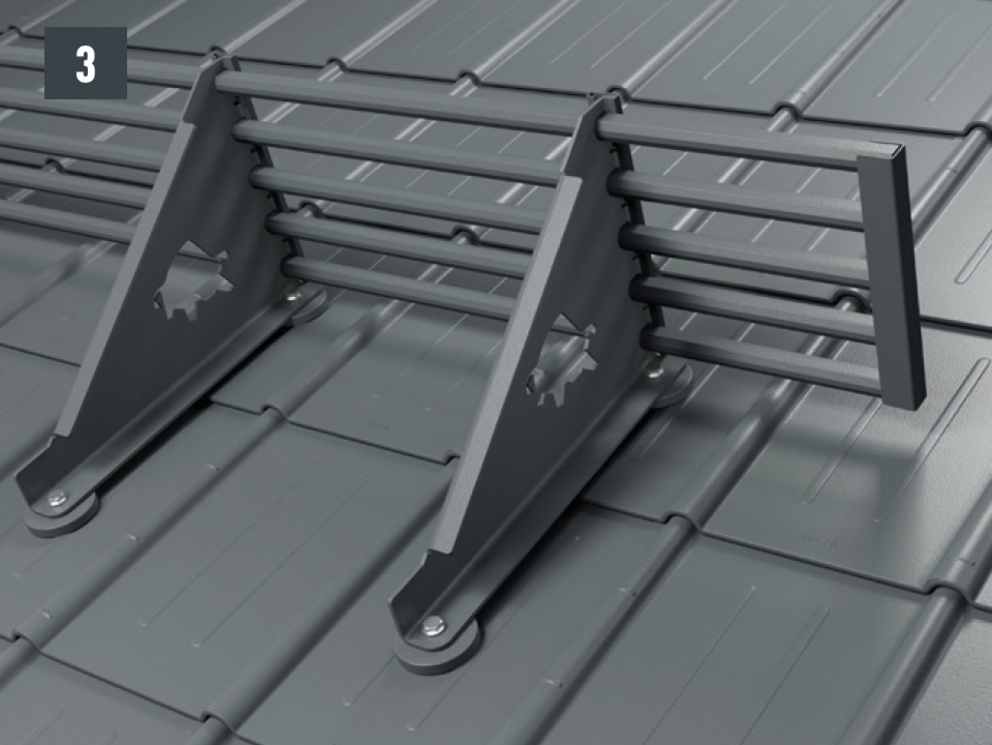

• Chiusura XL completamente montata (fig. 3).

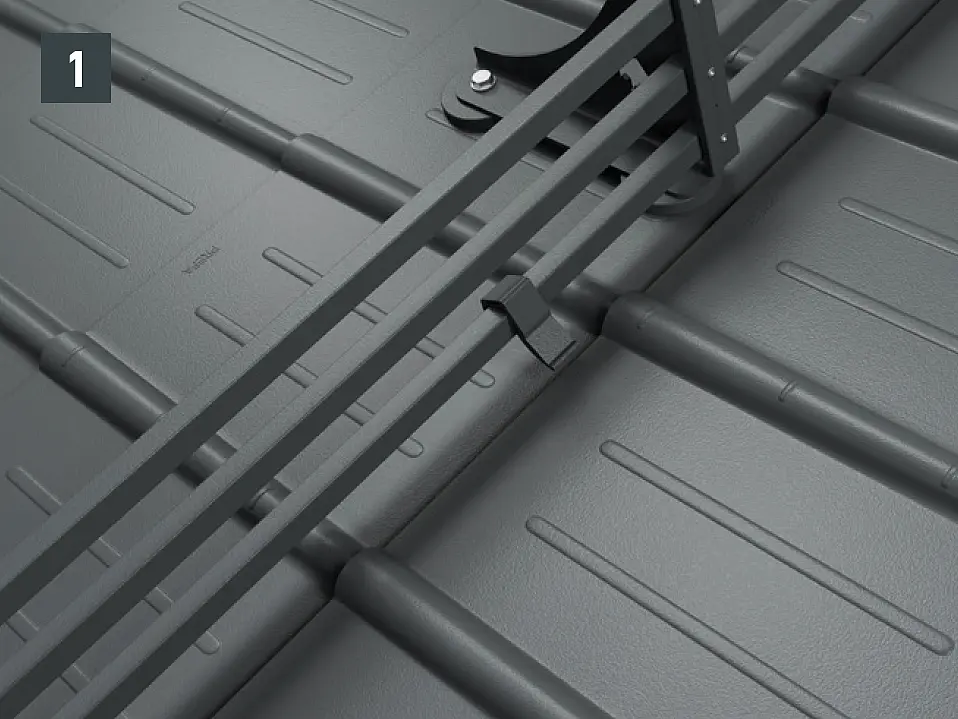

• Montare l'artiglio rompighiaccio sul tubolare a sezione esagonale (ca. 4 pz. per metro) (fig. 1).

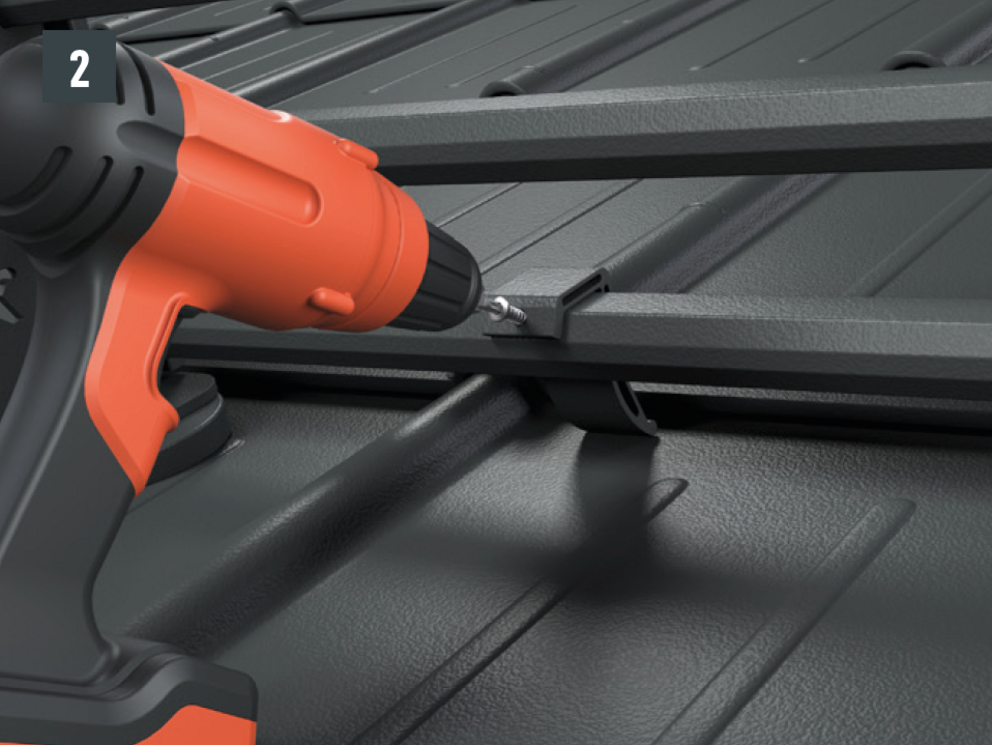

• Fissare l'artiglio rompighiaccio con le viti di fissaggio in dotazione (fig. 2).

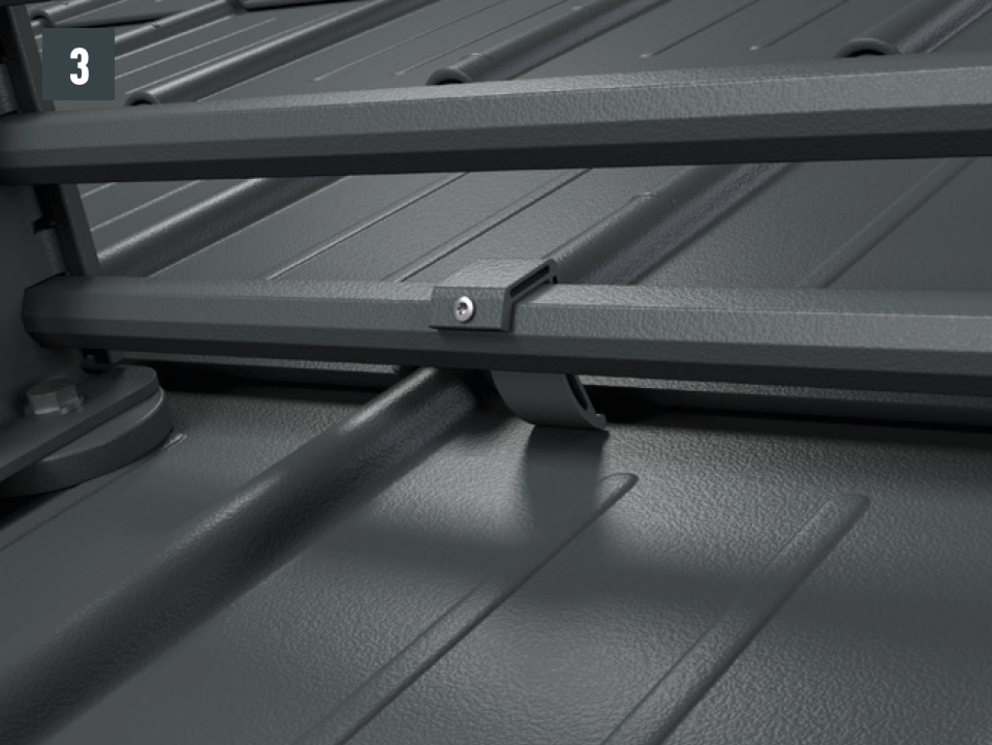

• Artiglio rompighiaccio montato (fig. 3).

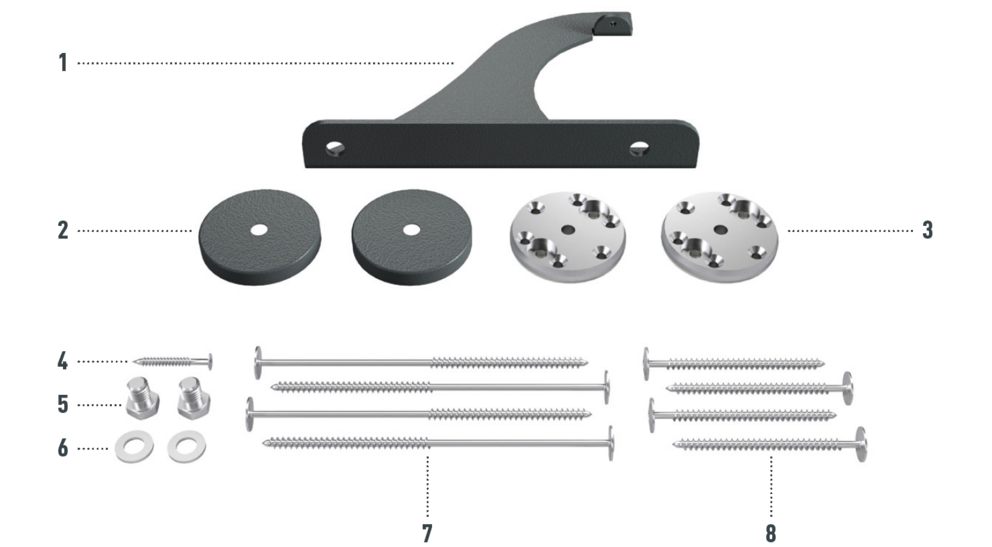

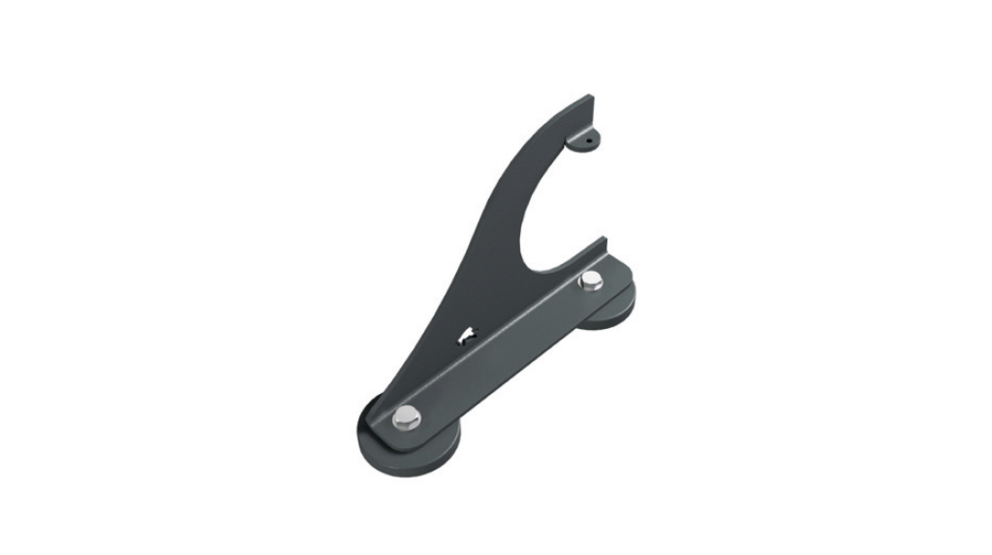

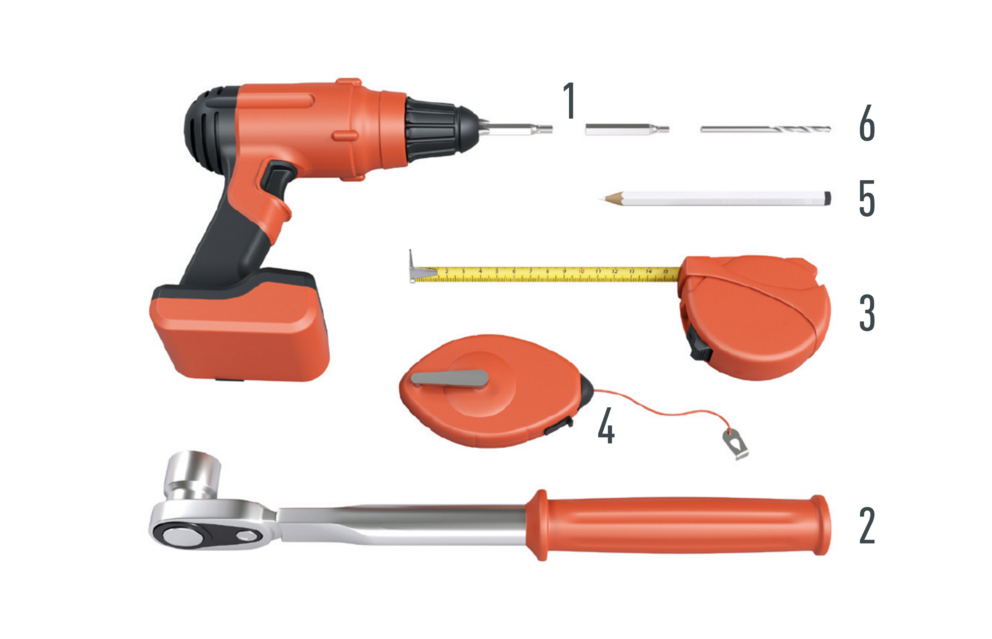

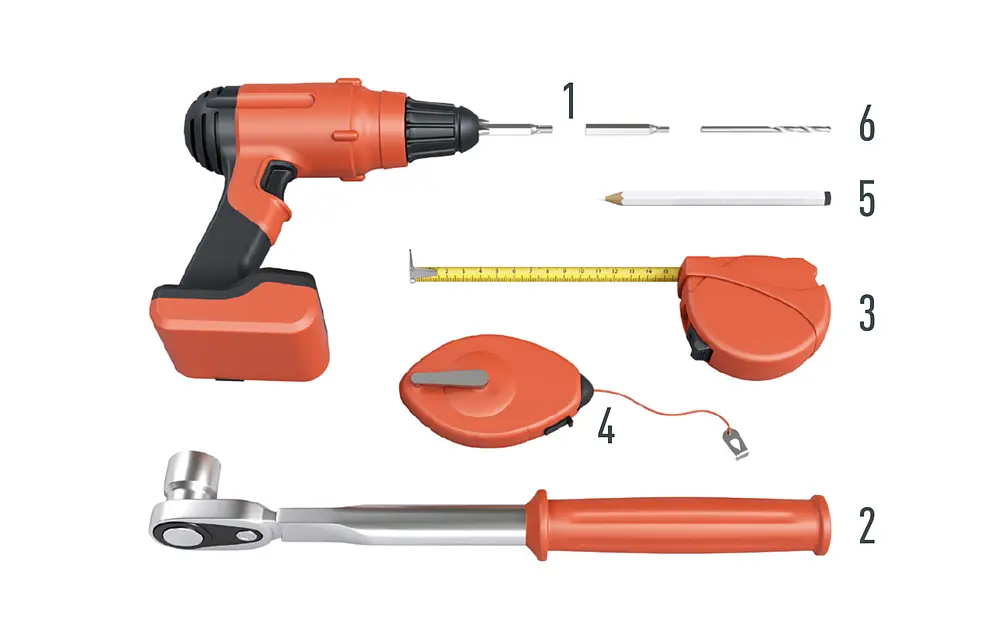

Il montaggio viene fatto tramite due piedini fissati sul manto di copertura. Nelle staffe fermaneve per legno tondo possono essere inseriti legni tondi con un diametro di ca. 140 mm che vengono fissati utilizzando le viti in dotazione. Altezza totale delle staffe con i piedini: 219 mm. Le staffe fermaneve per legno tondo si possono montare anche in un secondo momento. Disponibili in tutti i colori per sistemi di copertura PREFA (piccolo formato)

A seconda dell'edificio e delle condizioni del sito, può essere necessario installare diverse file di fermaneve con aggancio per legno tondo. Le distanze massime ammissibili devono essere calcolate in base al carico di neve, alla pendenza del tetto e alla distanza tra le travi.

• Tracciare una linea in corrispondenza dell’asse mediano del puntone. Il piedino superiore (bordo esterno) deve trovarsi a min. 10 mm di distanza dall'aggraffatura che sta sopra. Mantenere una distanza di 145 mm (misurata all'interno) tra i due piedini (fig. 1).

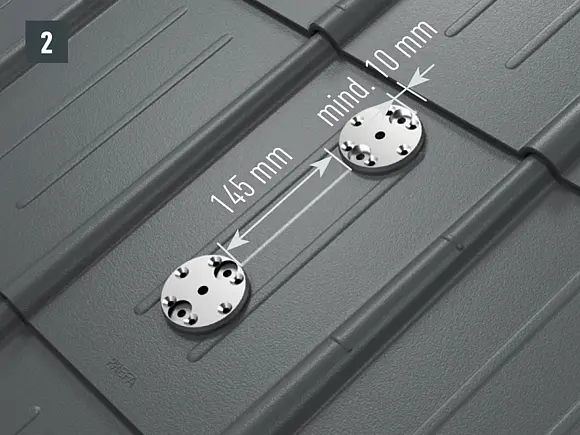

• Per il fissaggio alla trave, i fori (Ø 8,5 mm) nei piedini devono essere sull'asse delle staffe fermaneve per legno tondo (= travatura), viti di fissaggio in asse con la trave. Staccare la pellicola di protezione sul retro dei piedini, posizionarli e attaccarli (fig. 2).

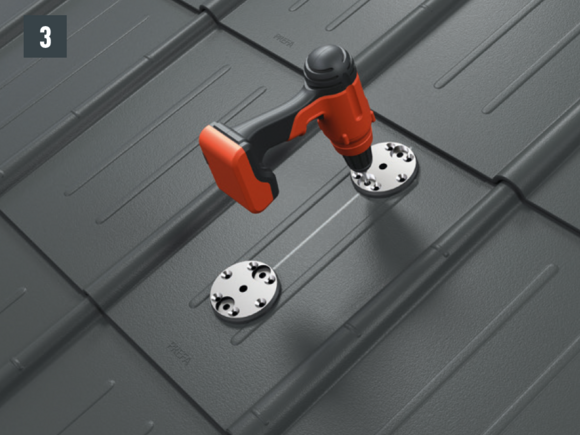

• Preforare i fori per le viti nella sottostruttura con una punta di Ø 4,1 mm, profondità di foratura ca. 50 mm (fig. 3).
• Avvitare saldamente i piedini con 2 pz. Viti di fissaggio di 8 × 220 mm (su pacchetto a doppio tavolato ) o 8 × 120 mm (su pacchetto a tavolato unico) al puntone, finché la tenuta integrale non sarà premuta contro la copertura/sottostruttura. Se la lavorazione è corretta, la guarnizione da superficie si incurva leggermente verso l'esterno (punta per il trapano: Torx TX40) (fig. 4).

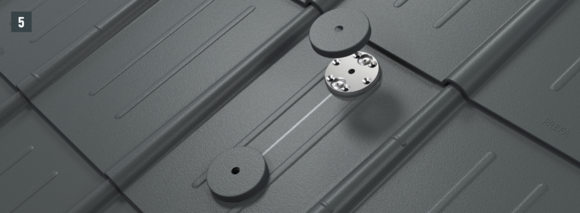

• Posizionare le calotte di copertura sui piedini (fig. 5).

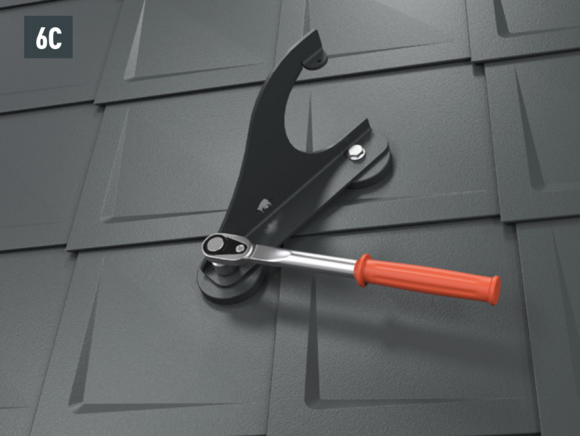

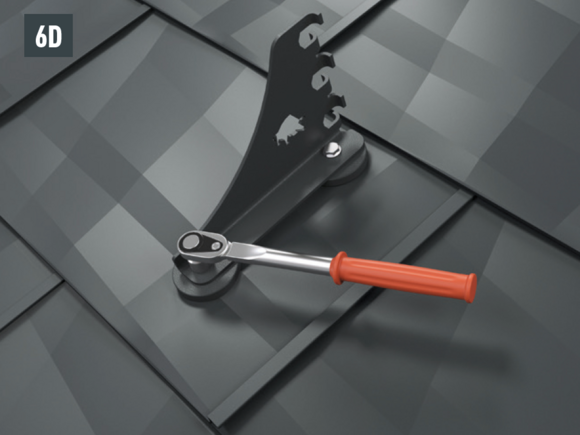

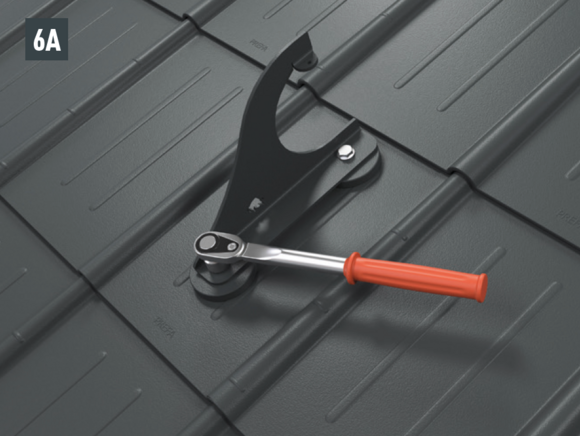

Montaggio della staffa fermaneve per legno tondo con le due viti a testa esagonale (M12) ai piedini (SW19, coppia: 35 Nm) su tegole (fig. 6A), scandole (fig. 6B), scaglie (fig. 6C), R.16 e FX.12 (fig. 6D).

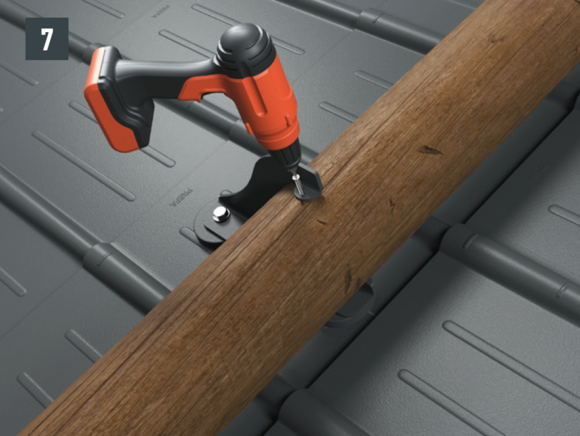

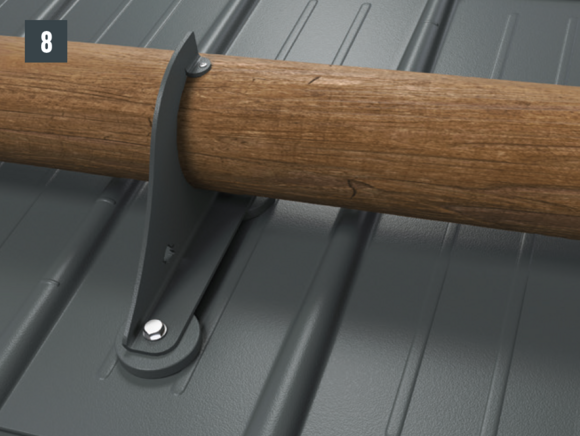

• Inserire un legno tondo compatibile con il diametro delle apposite staffe fermaneve (Ø ca. 140 mm) e fissarlo con una vite (5 × 60 mm). La sporgenza nella zona del bordo non deve superare i 30 cm (fig. 7 + 8).
