Canale quadro

Fare clic sull'argomento desiderato per accedere direttamente alla guida appropriata:

Raccordi dei canali quadri con una cartuccia di colla speciale PREFA

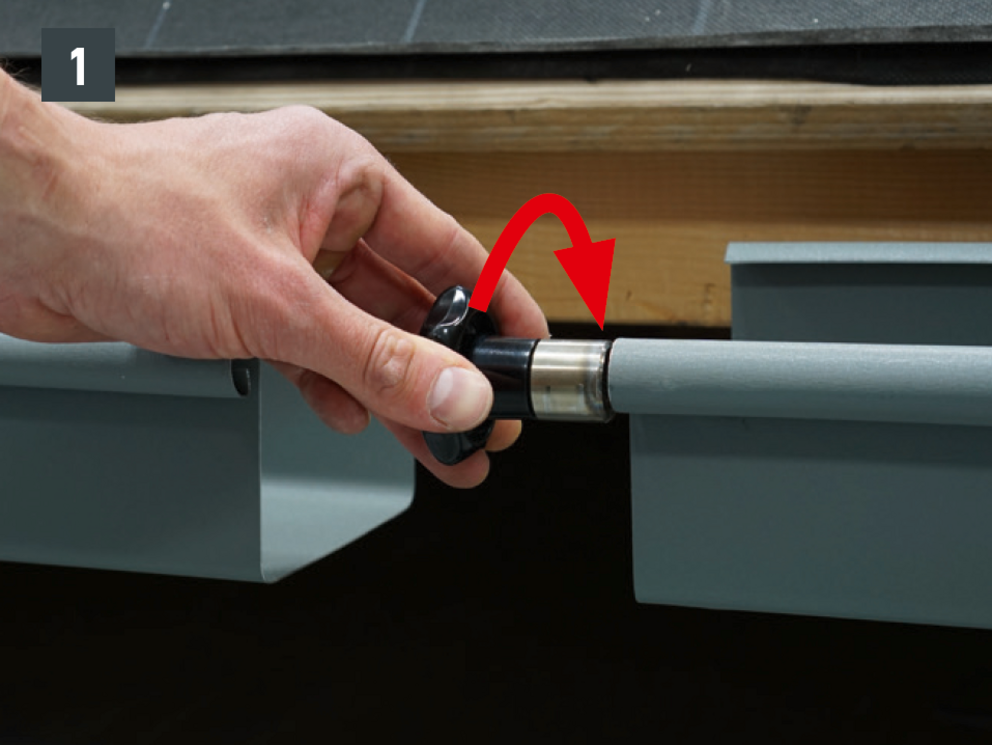

Per realizzare il raccordo del canale quadro nel modo più preciso possibile, è consigliabile aprire il ricciolo del canale quadro con l'apriricciolo PREFA (fig. 1).

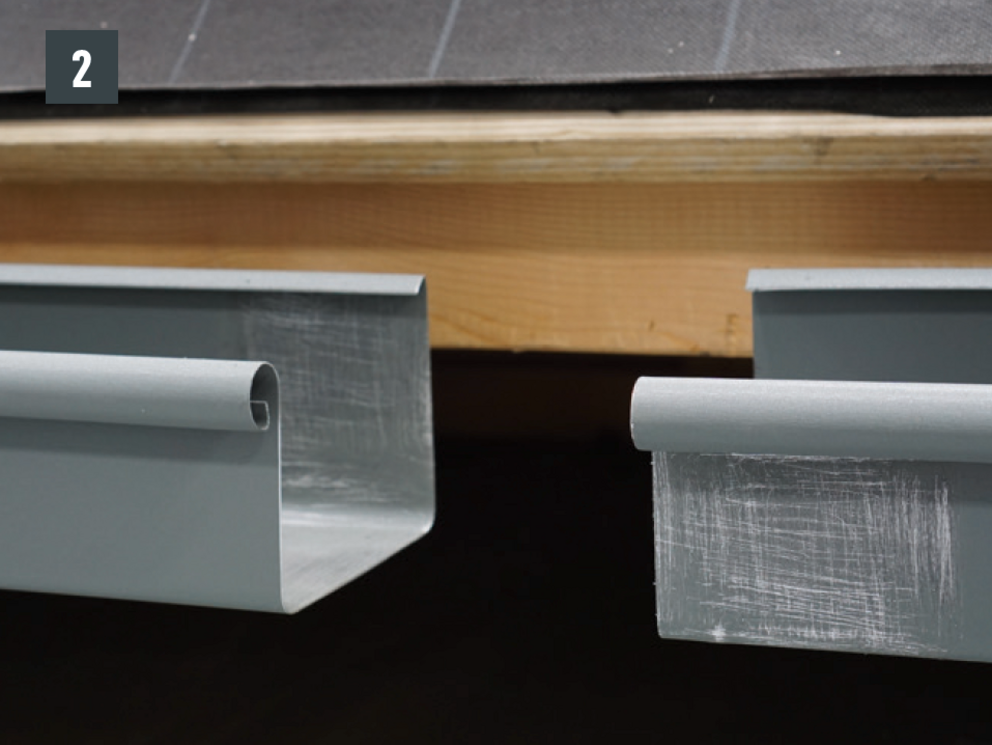

Carteggiare la superficie di incollaggio con la carta vetrata in dotazione. In seguito, pulire le estremità del canale quadro con il detergente in dotazione. Attendere il tempo di evaporazione di 5 minuti (fig. 2).
Con la colla speciale PREFA, applicare a ca. 50 mm dall'estremità del canale di gronda un cordone di colla con un dimatro di ca. 8 mm (fig. 3).

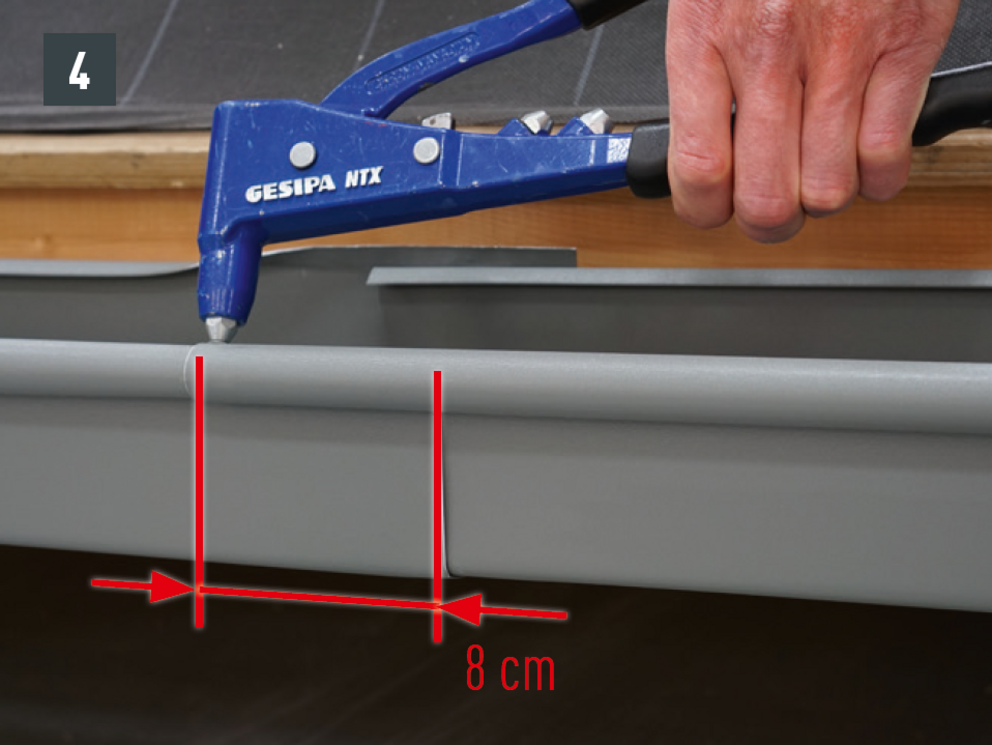

Sovrapporre di ca. 80 mm e ruotare unendo il canale quadro, collocare un rivetto sul sormonto (fig. 4).

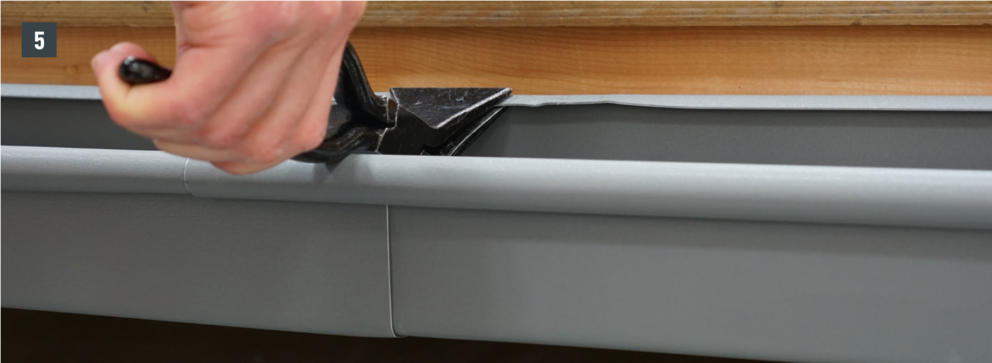

Chiudere il risvolto posteriore del canale di gronda. Per un incollaggio a regola d'arte la colla deve fuoriuscire dalla parte interna (fig. 5).

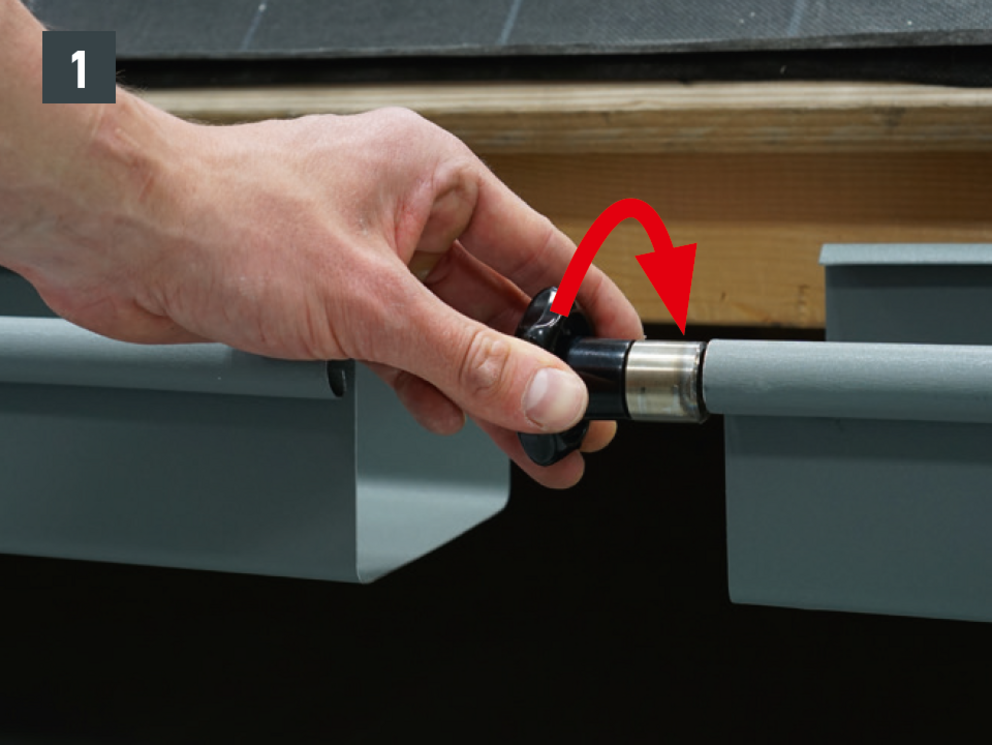

Per realizzare il raccordo del canale quadro nel modo più preciso possibile, è consigliabile aprire la nervatura (ricciolo) del canale quadro con un apriricciolo PREFA (fig. 1).

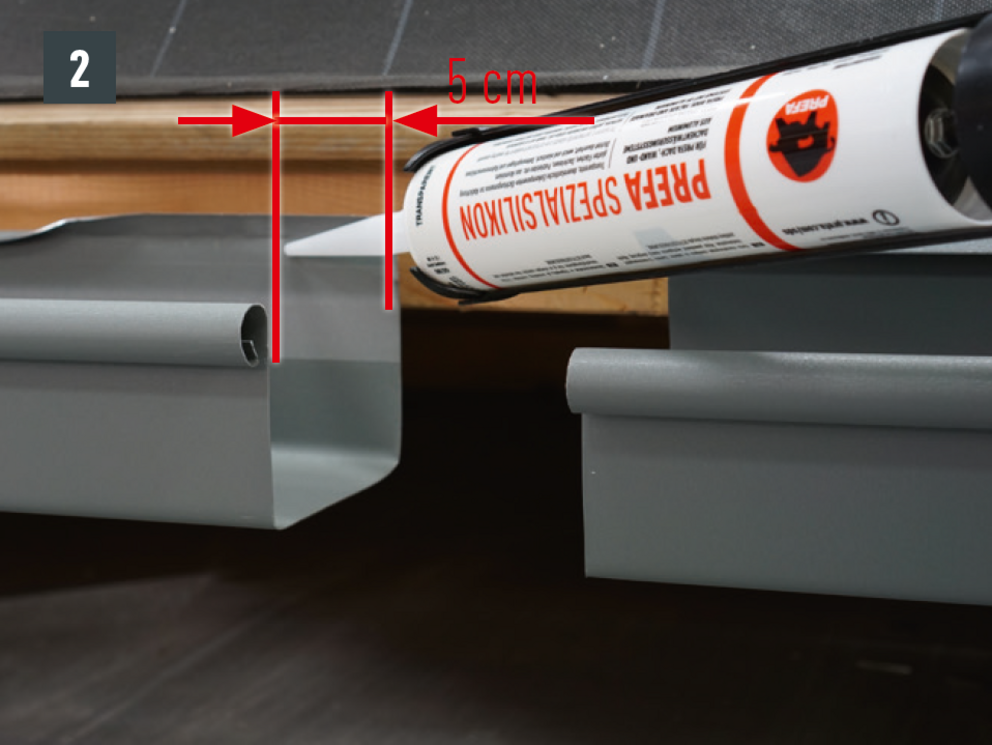

Sull'estremità pulita e asciutta del canale quadro, applicare a 50 mm dalla fine un cordone (ca. 8 mm di spessore) con il silicone speciale PREFA (fig. 2).

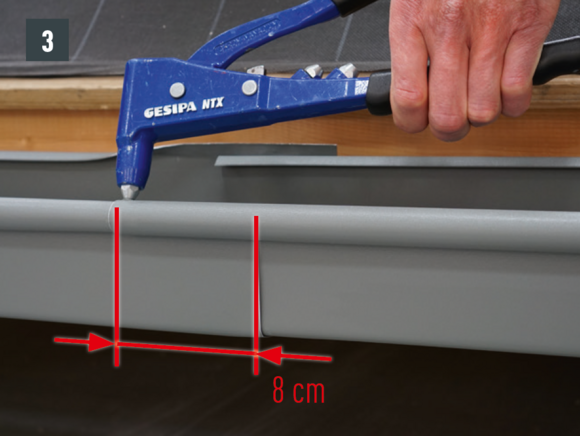

Sovrapporre di ca. 80 mm e ruotare unendo il canale quadro, collocare un rivetto sul sormonto (fig. 3).

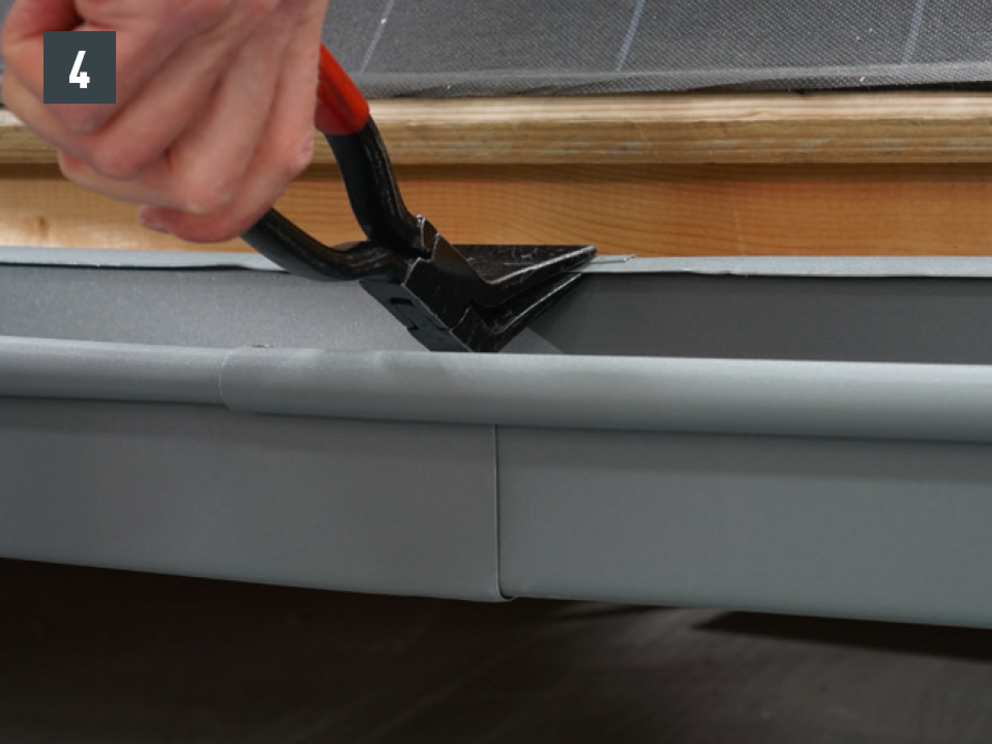

Chiudere l'aggraffatura della Chiudere il risvolto posteriore del canale di gronda (fig. 4).

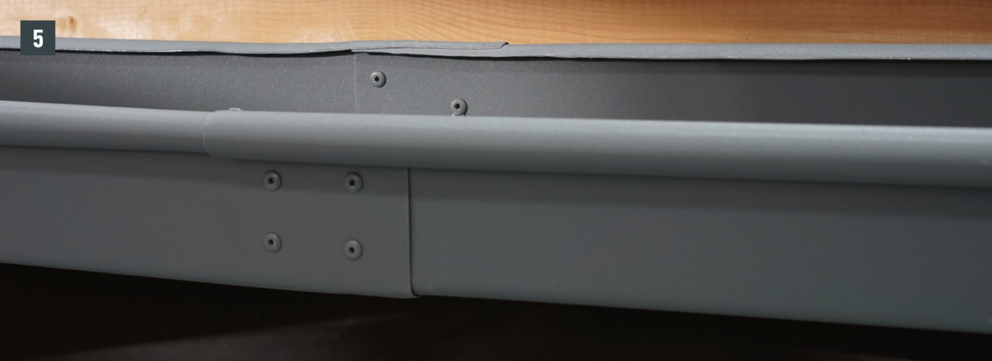

Rivettare a croce con rivetti di trattenuta brevettati PREFA 4 × 9,5 mm (fig. 5).
- Canale quadro 250 6 pz. rivetti per giunzione
- Canale quadro 333 8 pz. rivetti per giunzione
- Canale quadro 400 10 pz. rivetti per giunzione
- Canale quadro 500 12 pz. rivetti per giunzione

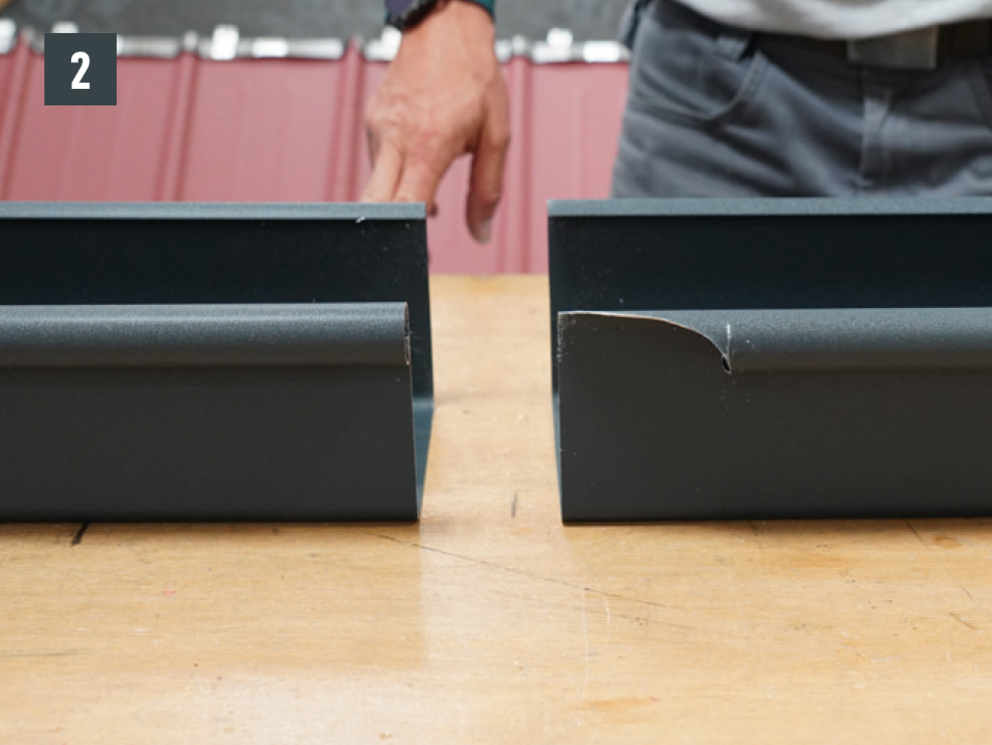

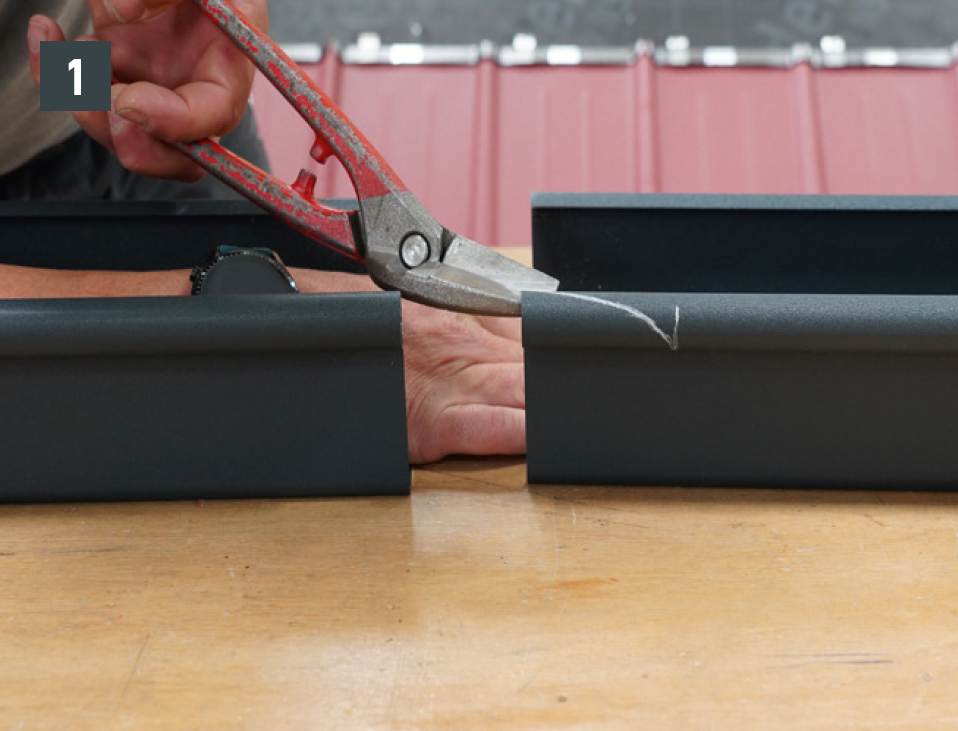

Per poter realizzare il raccordo senza apriricciolo, il ricciolo del canale quadro sottostante viene ritagliato di 60 mm (fig. 1+2).

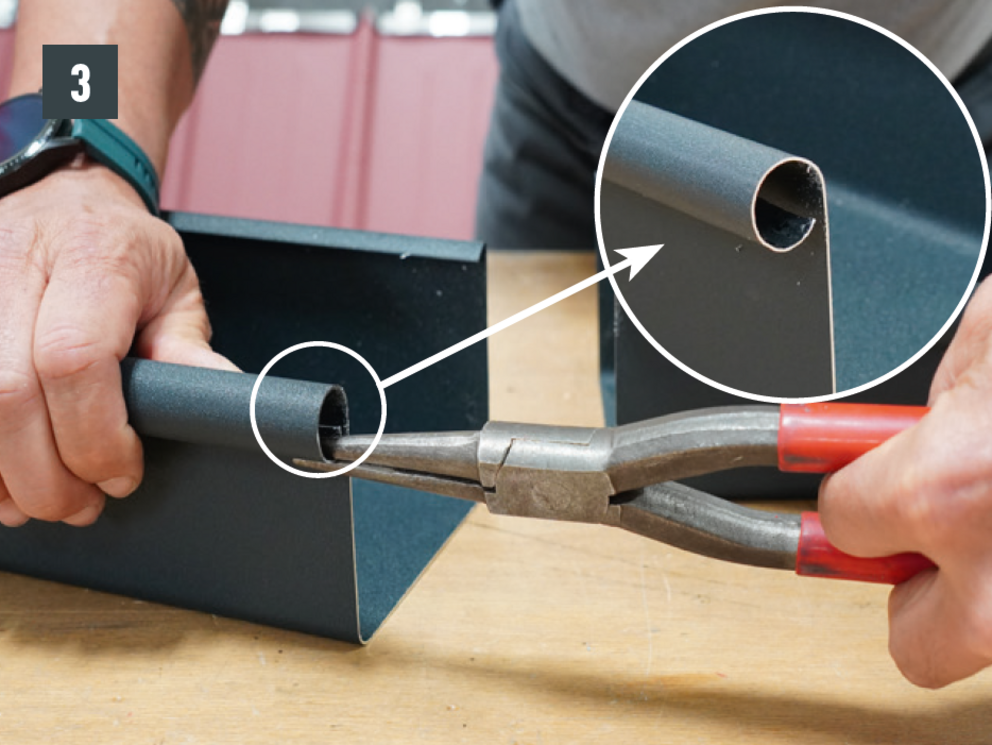

Il ricciolo del canale quadro sovrastante viene aperto di 20 mm con la pinza a becchi (fig. 3).

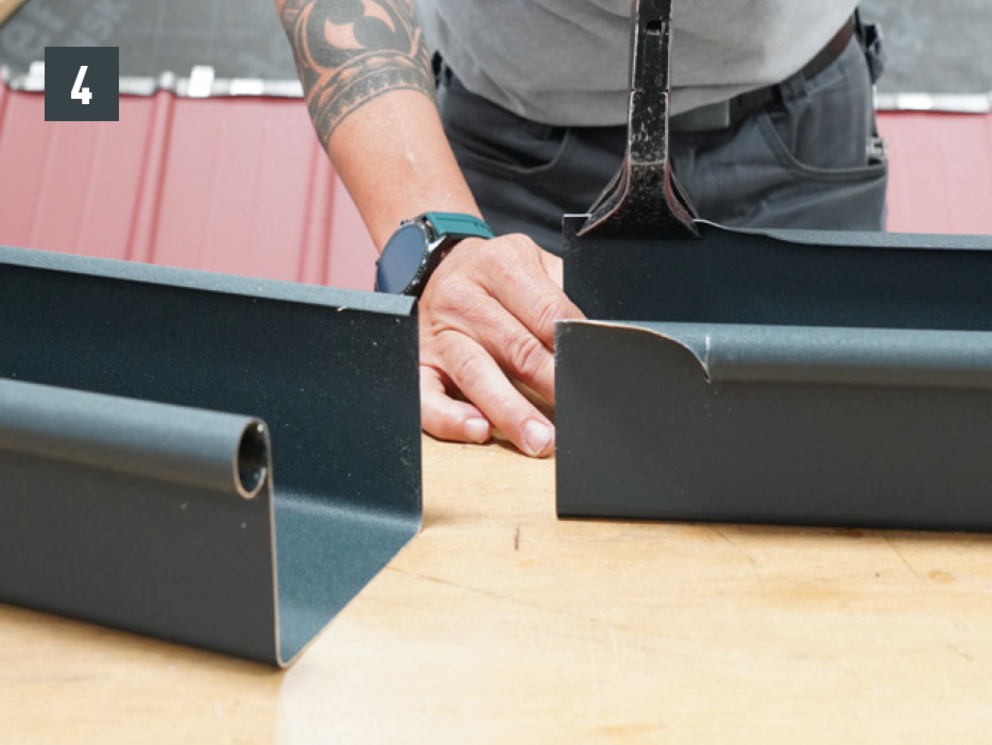

Il risvolto posteriore deve essere aperta di ca. 80 mm con una pinza (fig. 4).

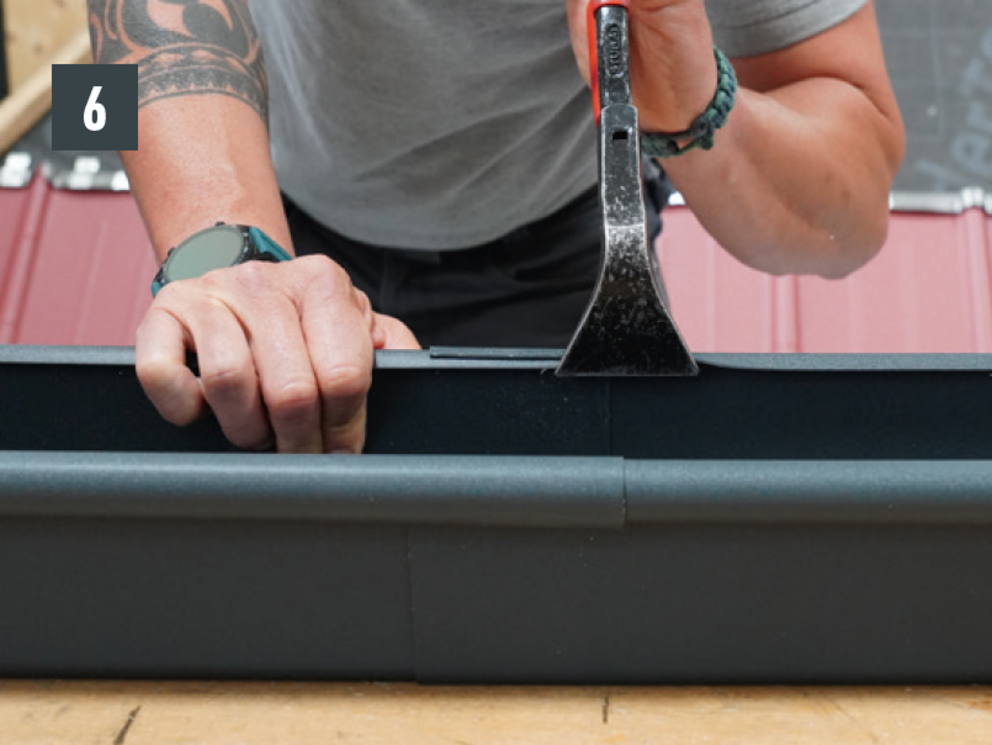

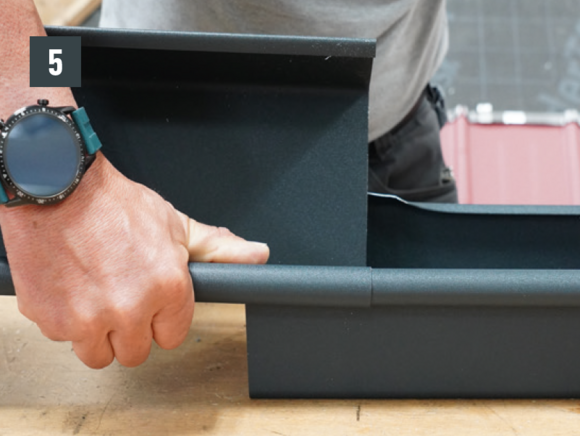

Sigillare il raccordo del canale mediante la colla speciale PREFA o il silicone speciale PREFA. Di seguito, il canale quadro viene ruotato e unito con una sovrapposizione di 80 mm (fig. 5) e il risvolto posteriore viene di nuovo chiuso (fig. 6).

Nota

Per unire il canale quadro con un angolo per canali di gronda quadri, bisogna utilizzare la variante senza apriricciolo.

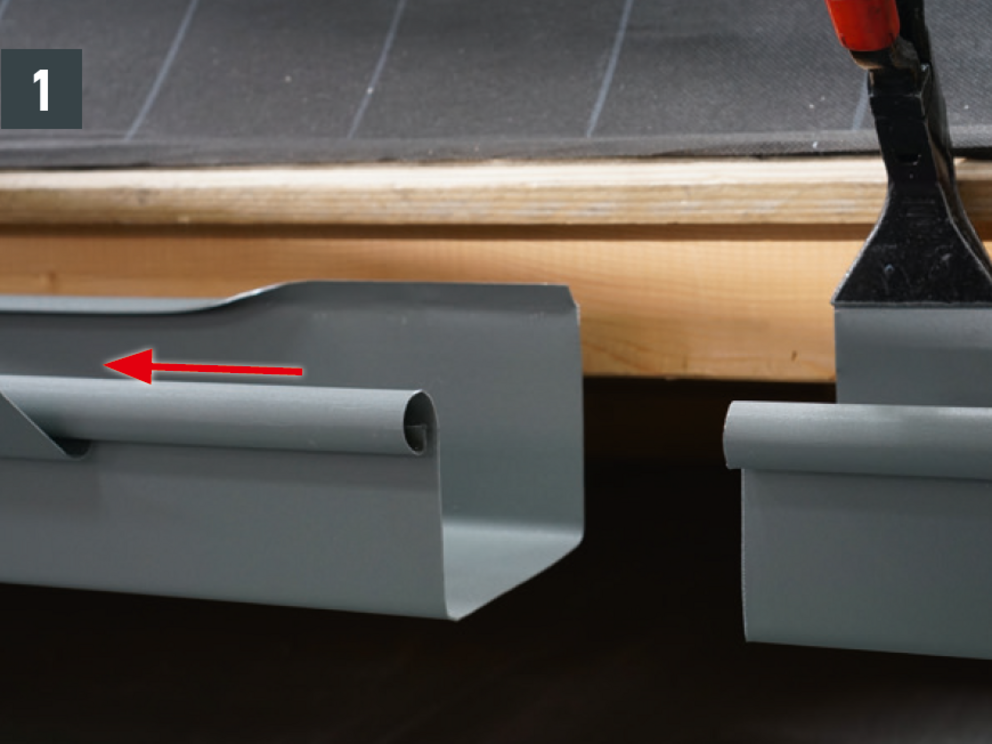

Preparare il canale quadro per l'installazione dell'elemento di dilatazione: Spingere l'elemento di dilatazione sul canale quadro e aprire il risvolto posteriore del canale quadro (fig. 1).

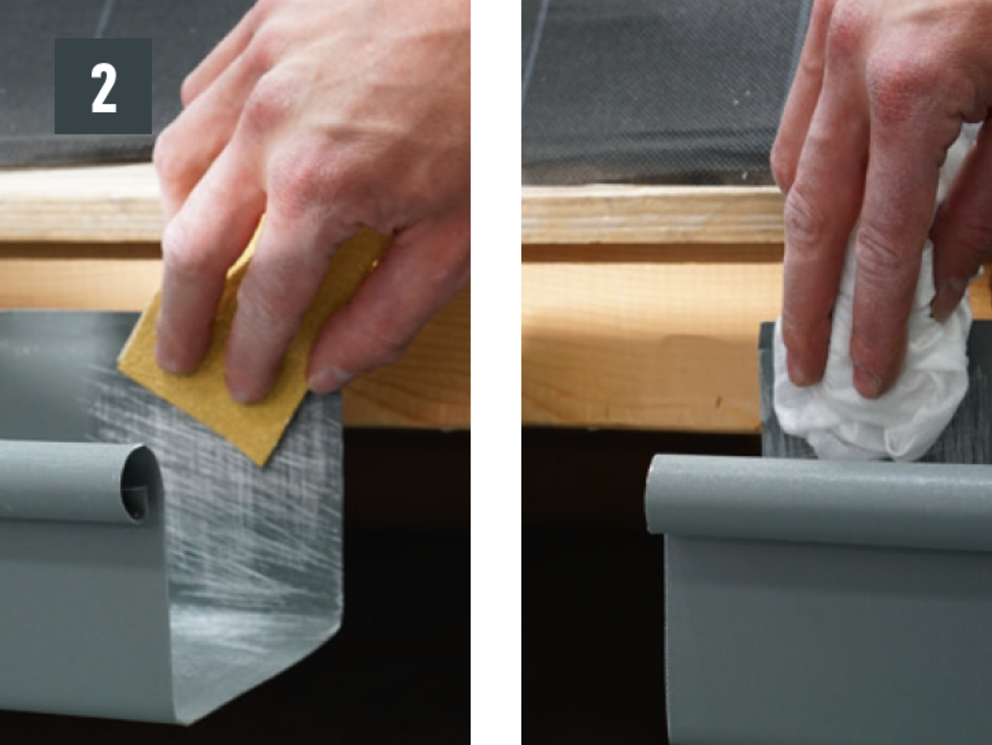

Levigare le superfici di incollaggio con la carta vetrata in dotazione e pulire con il detergente in dotazione. Attendere il tempo di evaporazione di 5 minuti (fig. 2).

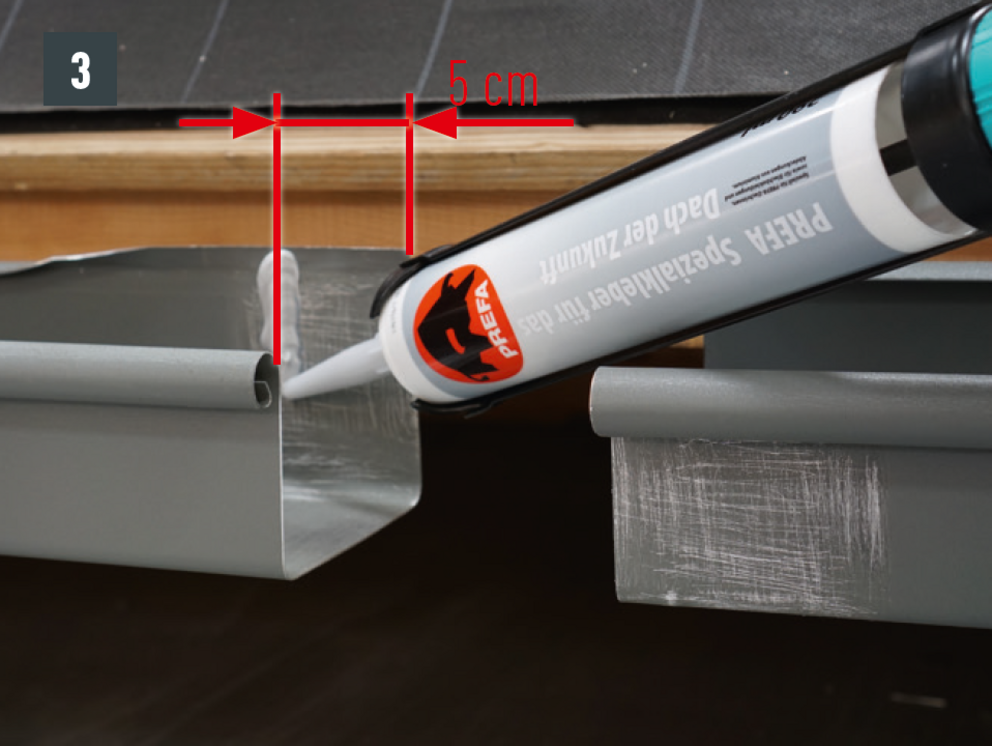

Con la colla speciale PREFA, applicare un cordone di colla con uno spessore di ca. 8 mm su entrambe le estremità del canale quadro (fig. 3).

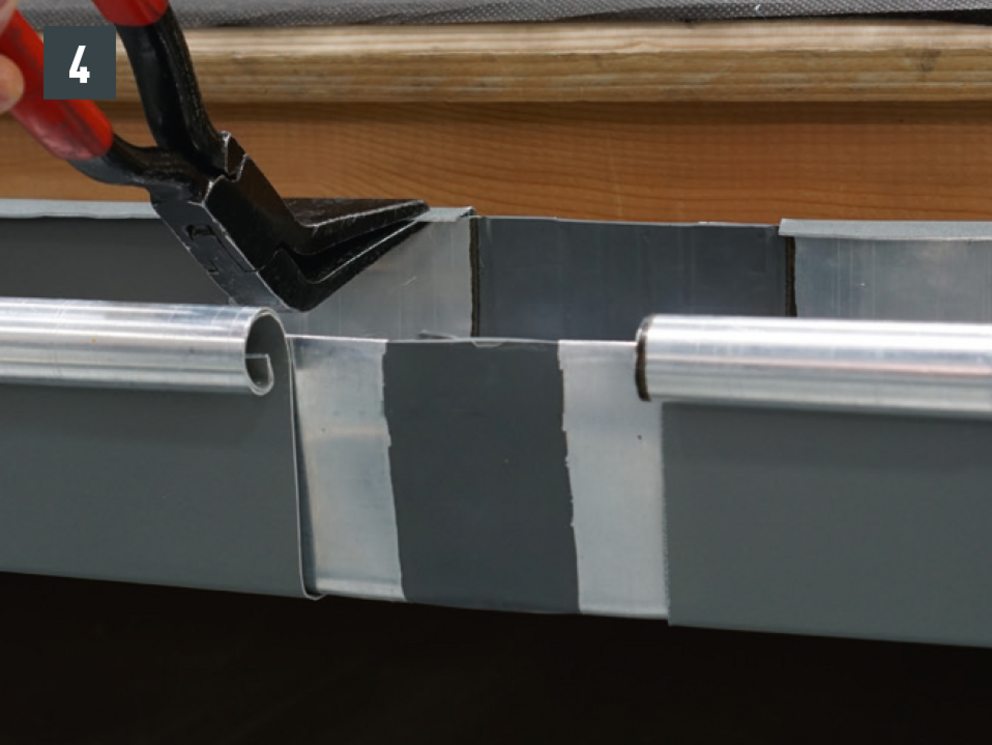

Infilare l'elemento di dilatazione per canali di gronda quadri e chiudere la torsione posteriore del canale quadro (fig. 4).

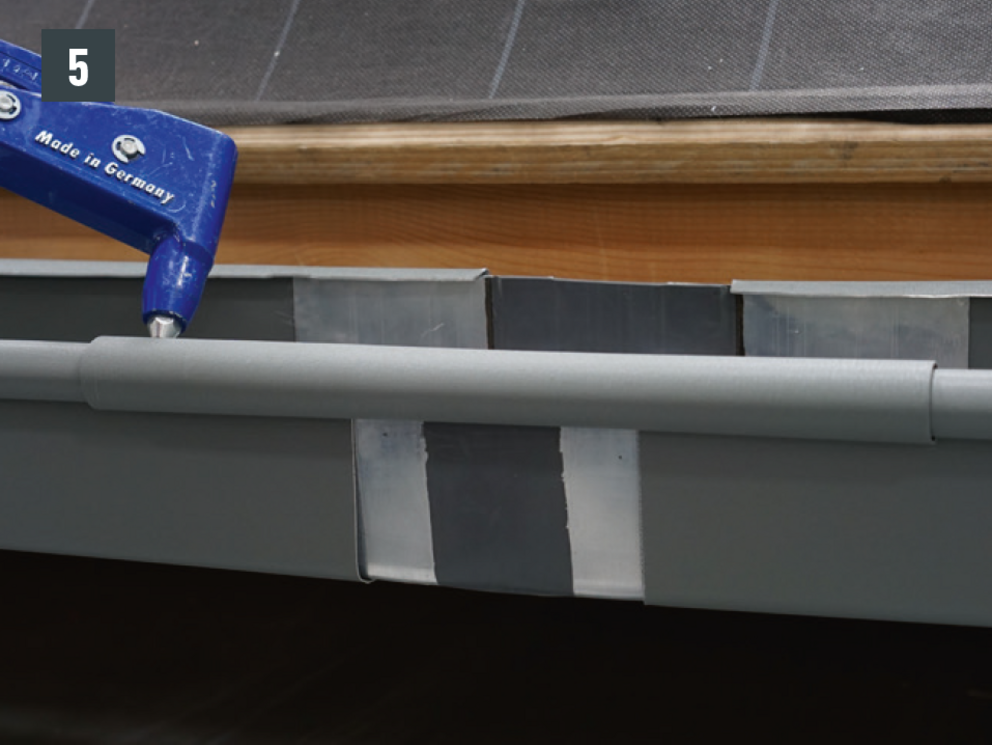

Spingere il ricciolo sull'elemento di dilatazione per canali di gronda quadri e fissare su un lato con un rivetto (fig. 5).

Attenzione

Non rivettare l'elemento di dilatazione su entrambi i lati, altrimenti si blocca la possibilità di dilatazione.

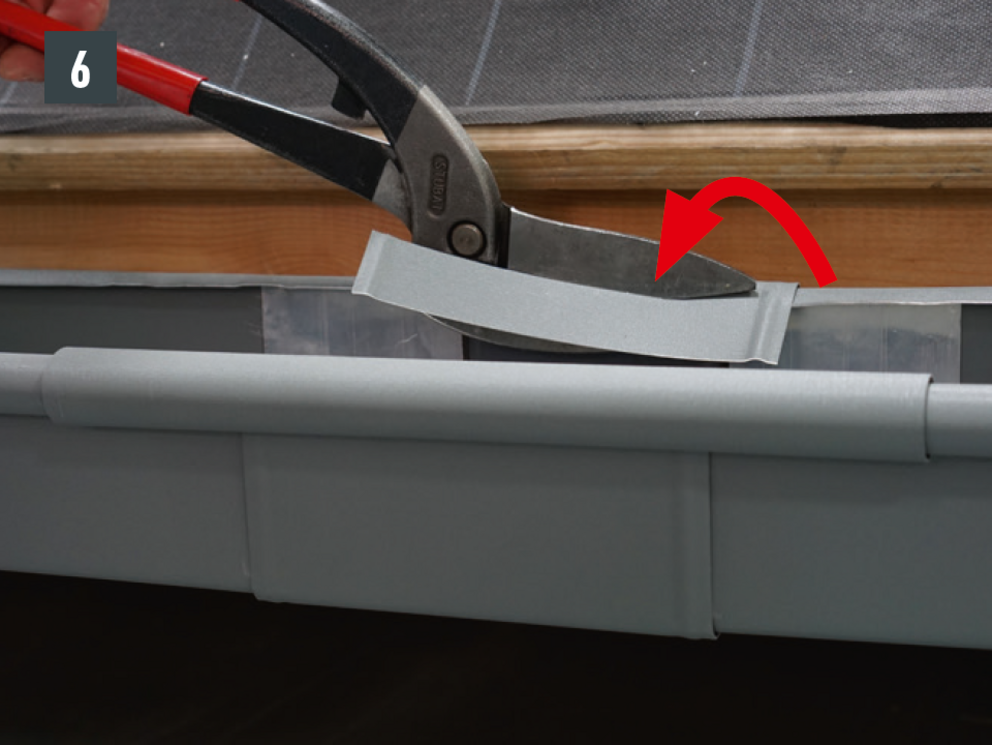

Risvoltare la scossalina per l'elemento di dilatazione per canali di gronda quadri e ritagliare il risvolto a filo. (fig. 6).

Nota

Il raccordo può essere incollato o rivettato.

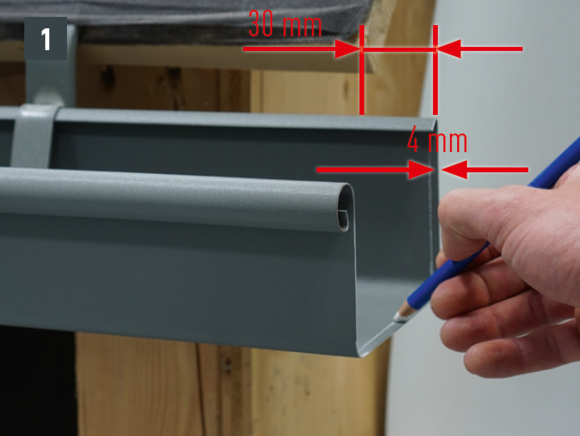

Sagomare gli ultimi 4 mm del canale quadro e piegarlo leggermente verso l’esterno; sporgenza rispetto al bordo del tetto di ca. 30 mm (fig. 1).

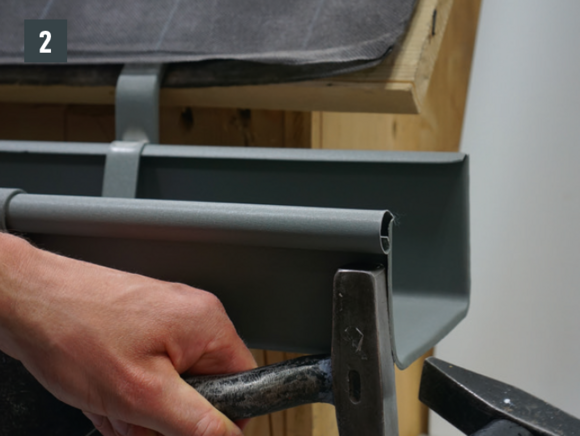

Ripiegare a 90° con il martello e lo stampo (fig. 2).

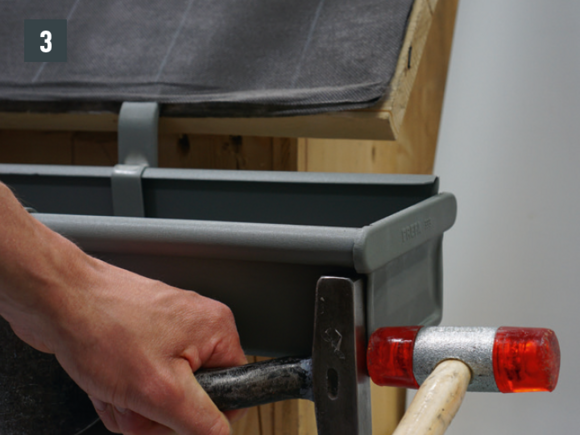

Aggraffare la testata per canale quadro di gronda e sigillare con il silicone o la colla speciale PREFA (fig. 3).

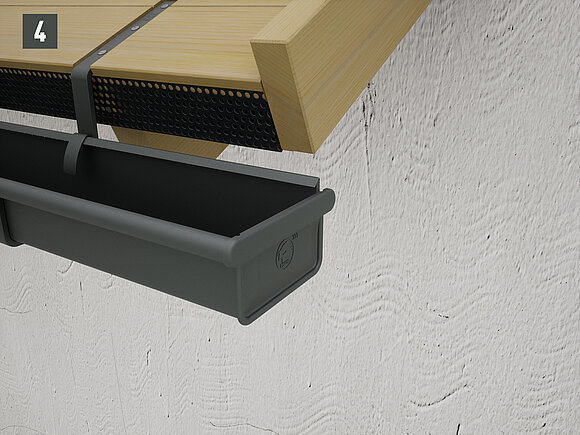

Testata per canale quadro di gronda montato (fig. 4).

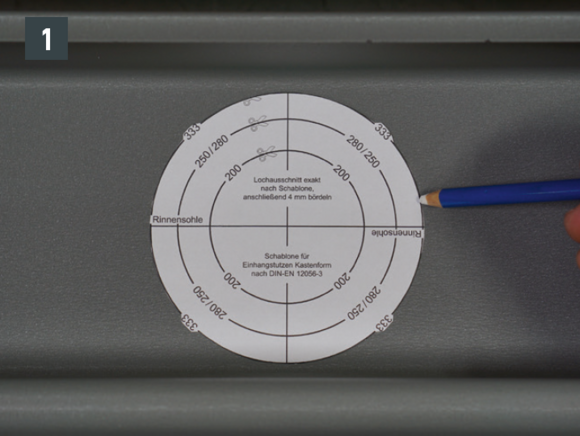

Per la bocchetta per canali quadri, segnare l'apertura con la dima nel punto più in basso del canale quadro (fig. 1).

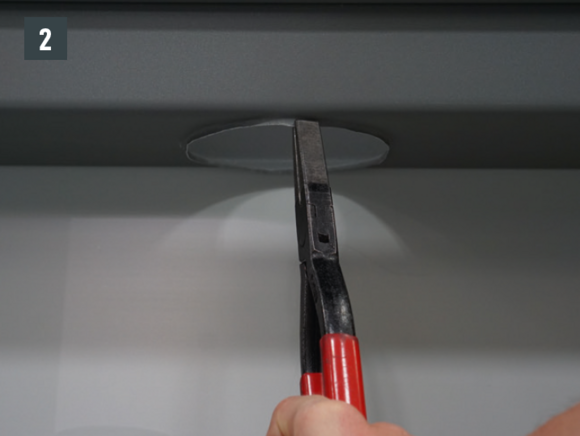

Ritagliare l'apertura e ripiegare il bordo di 4 mm verso il basso (fig. 2).

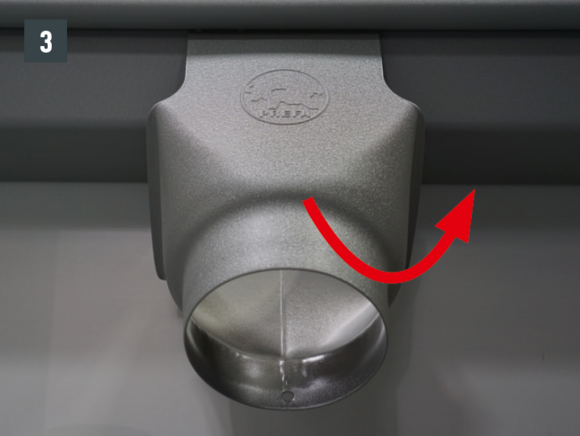

Inserire la bocchetta per canali quadri (fig. 3).

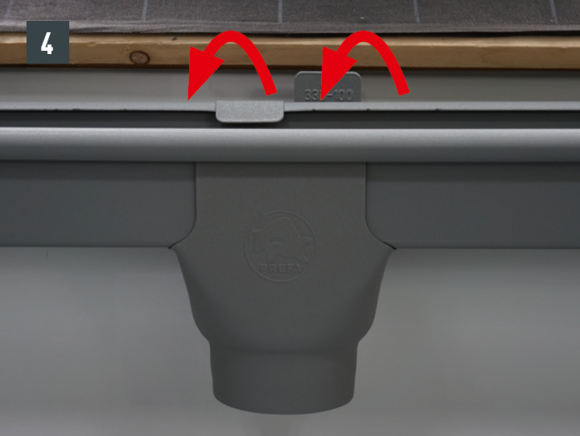

Agganciare la bocchetta per canali quadri sul retro del canale (fig. 4).
