Montaggio del coperchio del piantone

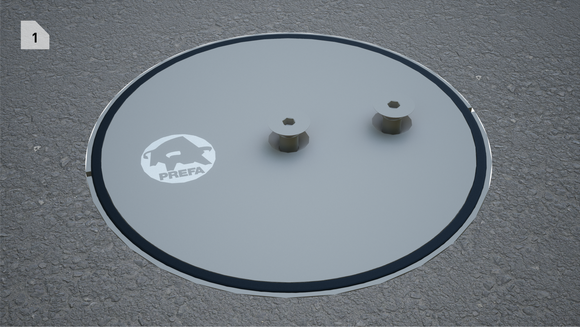

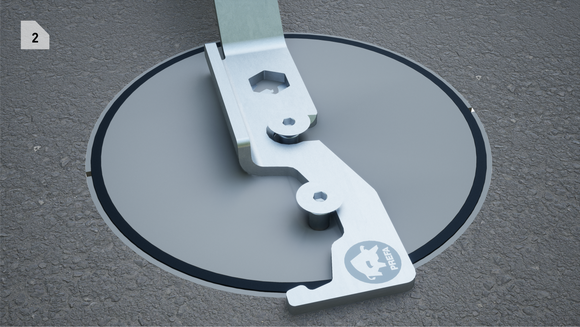

  • Aprire il coperchio bloccabile (2 viti): Svitare di circa 1 cm le viti con una chiave a brugola da 6 mm, continuare a girare la vite centrale finché non si avverte più alcuna resistenza, quindi inserire il dispositivo di sollevamento, ruotarlo di 90° ed estrarlo

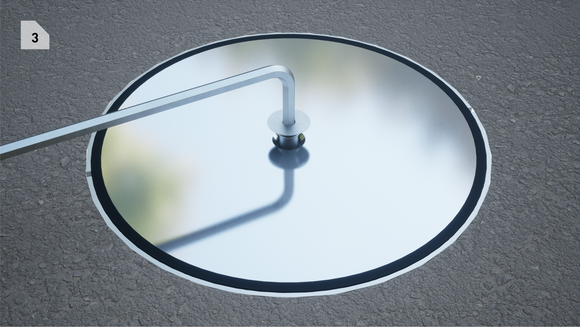

  • IN ALTERNATIVA, aprire il coperchio non bloccabile (1 vite):

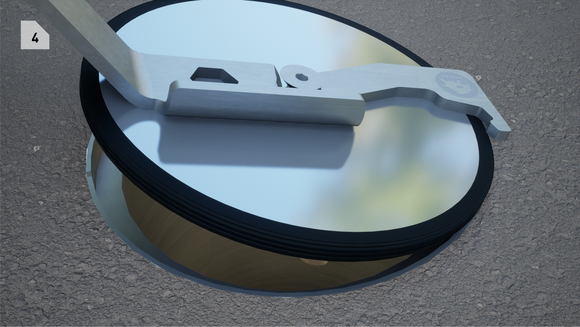

    Svitare di circa 1 cm la vite con una chiave a brugola da 5 mm, inserire il dispositivo di sollevamento e sollevarlo.

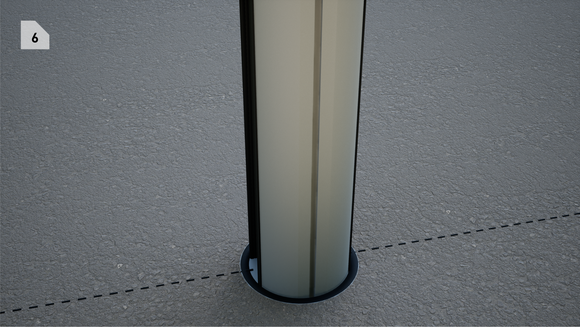

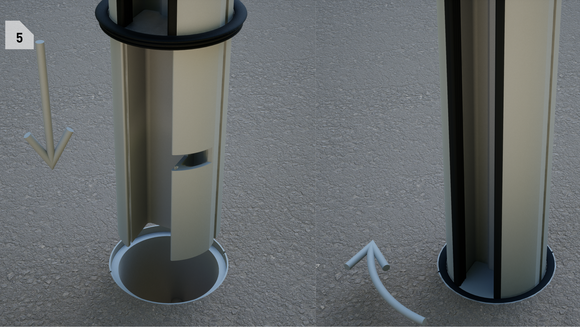

  • Durante la rotazione della colonna centrale fino all'attacco, prestare attenzione all'esatto sedile della guarnizione. Per lo smontaggio, procedere in ordine inverso.

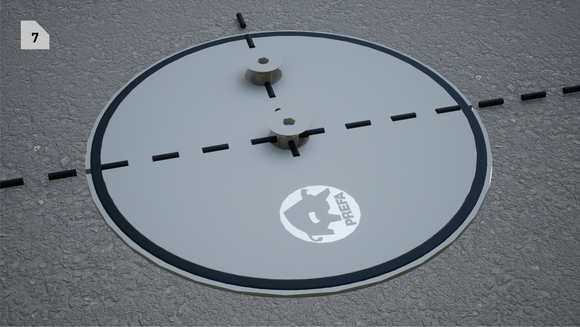

  • Chiudere il coperchio bloccabile (2 viti): Inserire il coperchio con le 2 viti a 90° rispetto alla marcatura nel piantone,

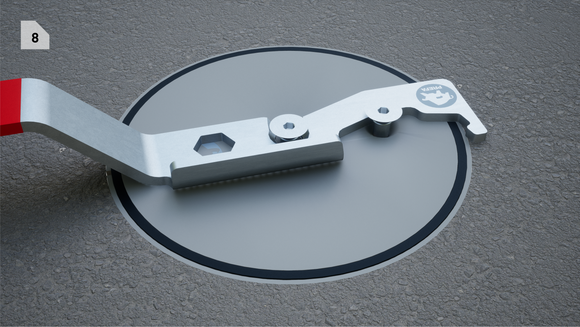

    girarlo di 90° con l'aiuto del dispositivo di sollevamento e serrare le 2 viti con una chiave a brugola da 6 mm.

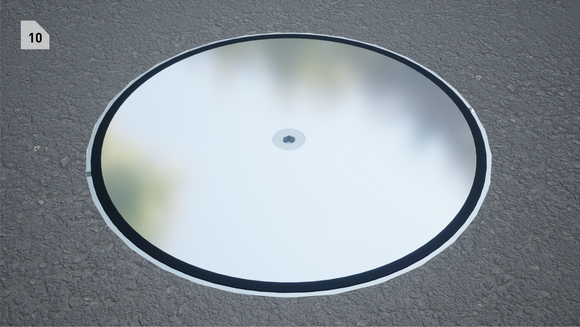

  • IN ALTERNATIVA chiudere il coperchio non bloccabile (1 vite):
    Inserire il coperchio e serrare la vite con una chiave a brugola da 5 mm.
