Montaggio facile e tenuta sicura su tegola, tegola R.16, scandola, scandola DS.19, scaglia 29×29, scaglia 44×44 e pannello FX.12. Nella zona del PREVARIO 3.S deve essere applicata una cassaforma completa.
Nota
Per la posa in opera osservare le istruzioni di posa di PREFA, gli standard tecnici di categoria e le disposizioni di sicurezza.

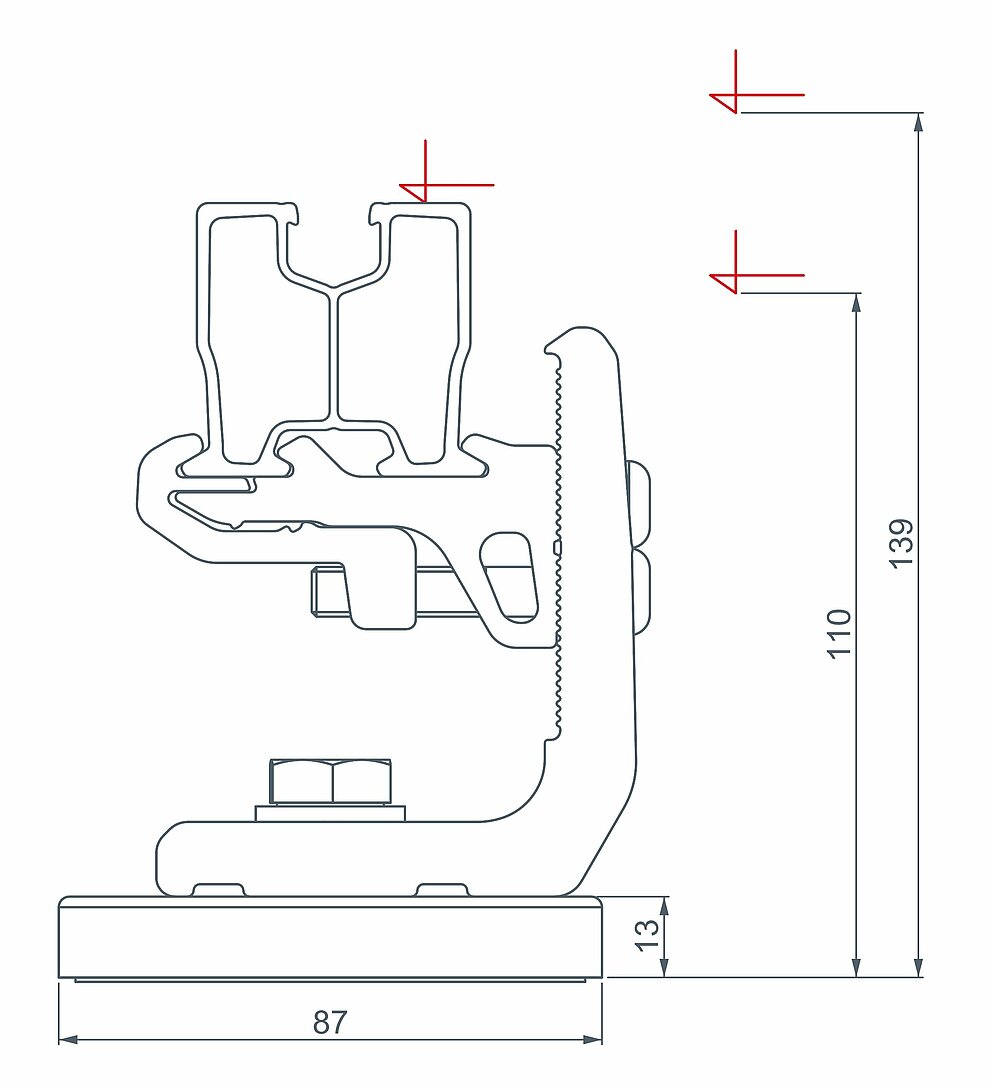

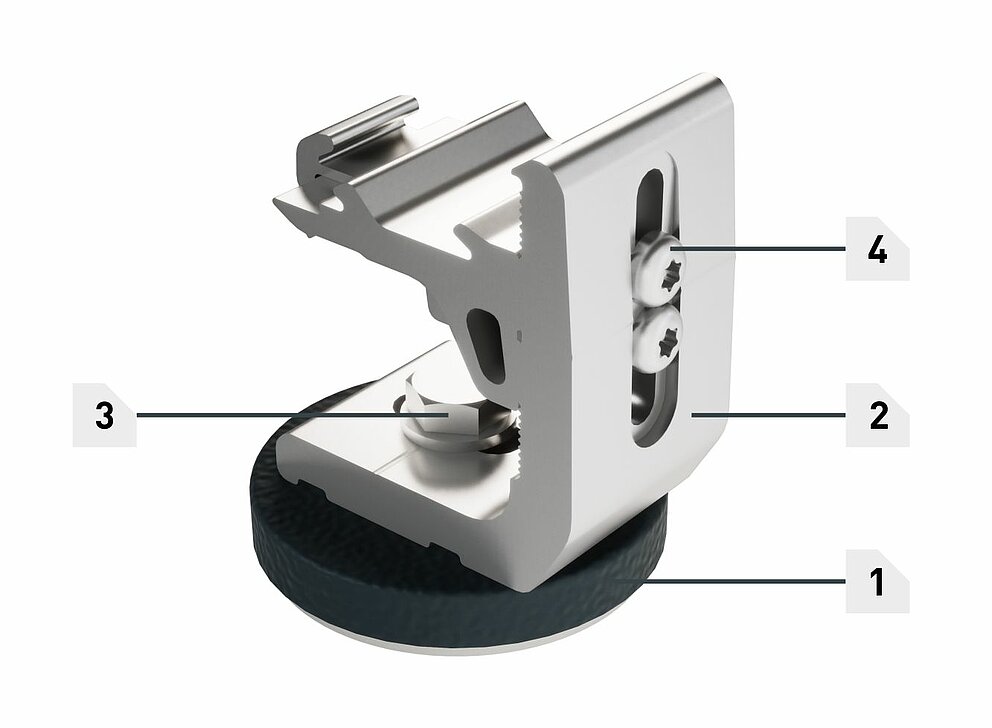

1 piedino con calotta di copertura
2 corpi di base
3 vite esagonale M12 (SW 19)
4 viti di fissaggio M8 (T40)
PREVARIO 3.S (fissaggio del tenditore)
Regolazione in altezza |
29 mm |
|---|---|
viti di fissaggio |
PREVARIO 3.S 120 - struttura del tetto a scafo singolo PREVARIO 3.S 220 - struttura del tetto a due scalpelli |
Colore |
nudo (corpo base) |
componenti |
Parte del piede (EN AW 2007) con impermeabilizzazione |
PREVARIO 3.S (fissaggio della cassaforma)
Regolazione in altezza |
29 mm |
|---|---|
viti di fissaggio |
6 viti di foratura a testa svasata Ø 6 × 38/25 mm, acciaio inossidabile (T25) |
Colore |
nudo (corpo base) |
componenti |
Parte del piede (EN AW 2007) con impermeabilizzazione |
Requisiti della sottostruttura portante:
La controlatta può fungere da costruzione portante se i punti sopra indicati possono essere rispettati e le forze del supporto solare possono essere trasferite alla struttura portante attraverso la stessa. Il calcolo della struttura del tetto deve tener conto dei carichi agenti in conformità alle normative in vigore.
Requisiti della sottostruttura portante:
(le assi del tavolato devono estendersi su almeno tre puntoni, almeno 2 punti di fissaggio per base del puntone)
Il calcolo della struttura del tetto deve tener conto dei carichi agenti in conformità alle normative in vigore.

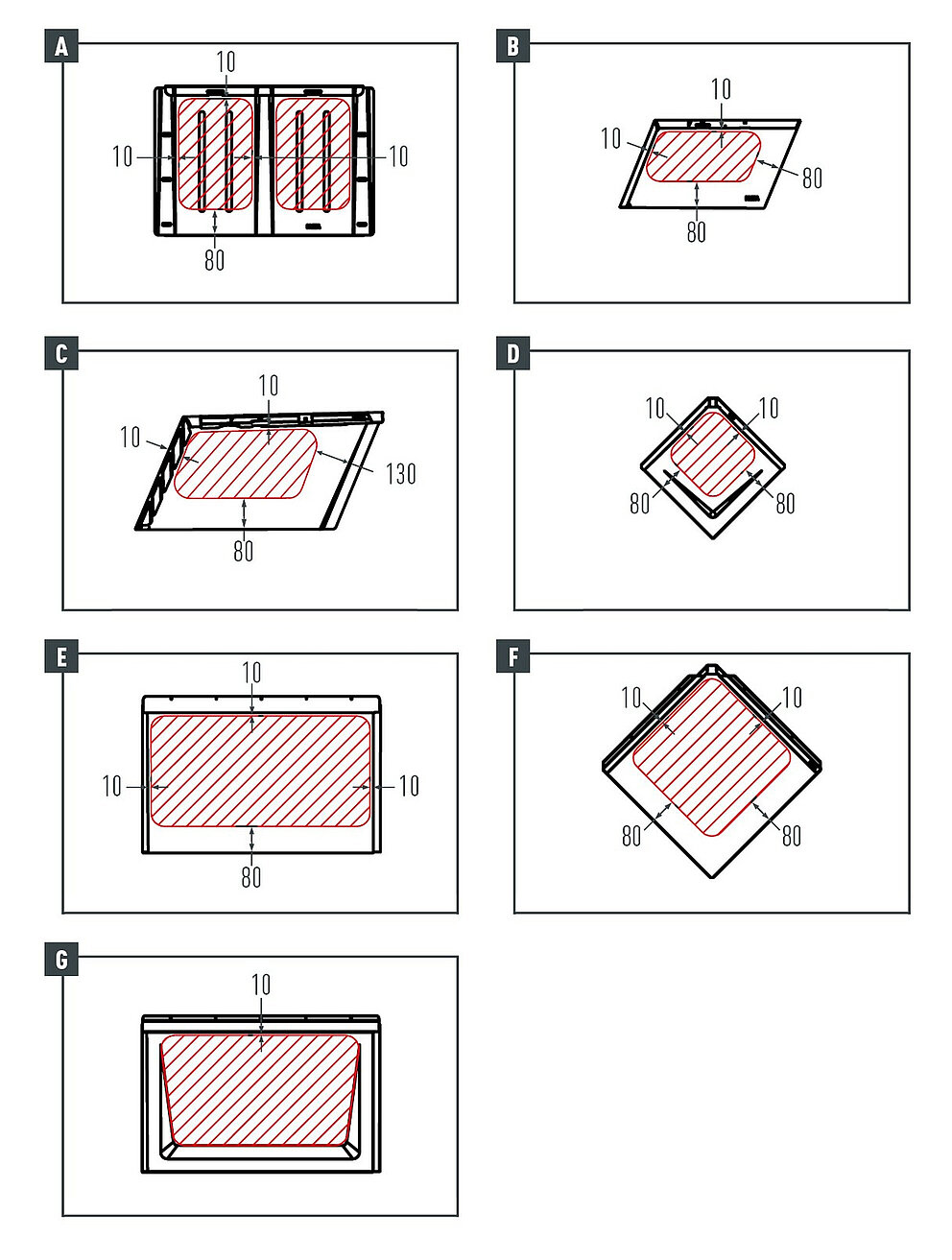

Tracciare una linea in corrispondenza dell’asse mediano del puntone. La parte del piede deve avere una distanza di almeno 10 mm dalla pieghettatura superiore e minima 80 mm (vedi schizzi sovrapposti).

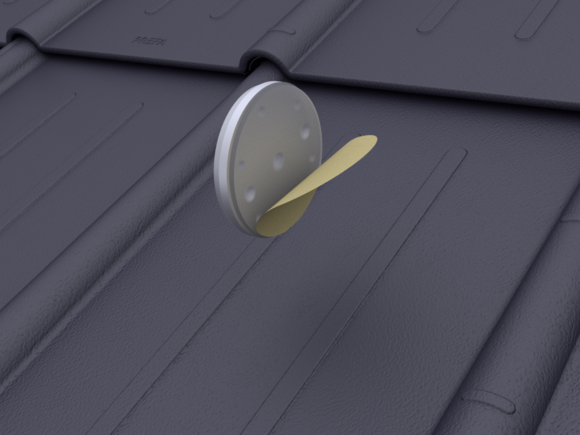

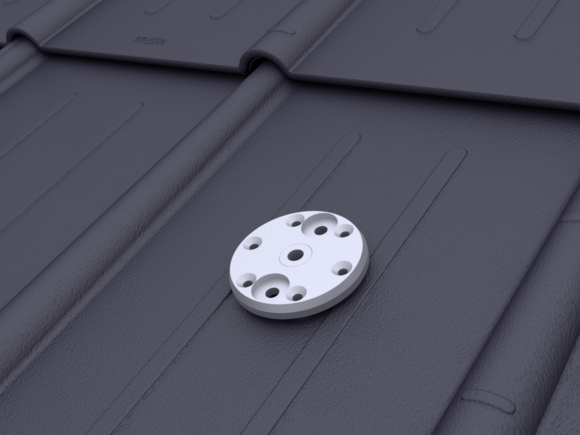

Per il fissaggio alla trave, i fori di perforazione (± 8,5 mm) devono trovarsi nell'asse della trave (vite di fissaggio in un asse con la trave). Rimuovere la pellicola protettiva sul retro del piedino, posizionarlo correttamente in corrispondenza dei fori e farlo aderire.
Nota
Non fissare il piedino sulla linea di aggancio o sull’onda del rivestimento di copertura PREFA. Se la trave non corrisponde all'area di montaggio, utilizzare una piastra di supporto.

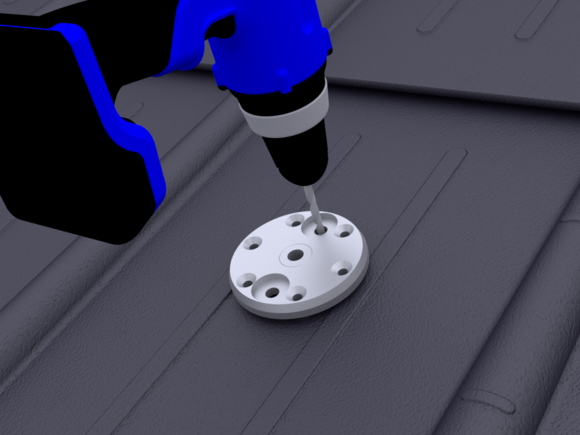

Preforatura dei fori di vite nella sottostruttura con trapano (μ 5,0 mm).
Profondità di foratura: ca. 50 mm

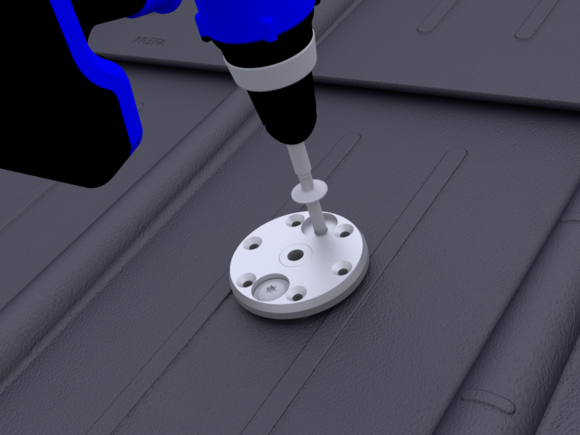

Viti fisse della parte del piede con 2 viti di fissaggio ý 8×220 mm (struttura del tetto a due scalpelli) o 8×120 mm (struttura del tetto a scaffalatura) sulla trave fino a quando la guarnizione della superficie viene pressata sulla copertura del tetto e sulla sottostruttura. Il fissaggio è corretto quando la guarnizione presenti un leggero rigonfiamento verso l’esterno (bit: Torx 40).

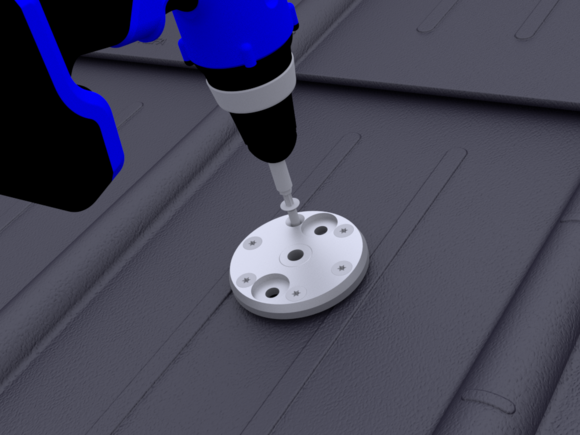

Viti fisse della parte del piede con 6 viti di fissaggio ciascuna 6,0×40/24 mm, fino a quando la guarnizione di superficie non viene pressata sulla copertura del tetto e sulla sottostruttura. Il fissaggio è corretto quando la guarnizione presenti un leggero rigonfiamento verso l’esterno (bit: Torx 40).
Nota
Montare un massimo di PREVARIO 3.S per campo di trave sulla cassaforma (spessore della cassaforma: min. 24 mm; qualità del legno C24). Le assi del tavolato devono estendersi su almeno tre puntoni e presentare un fissaggio con chiodi ad aderenza migliorata o viti. Il calcolo della struttura del tetto deve tener conto dei carichi agenti in conformità alle normative in vigore.

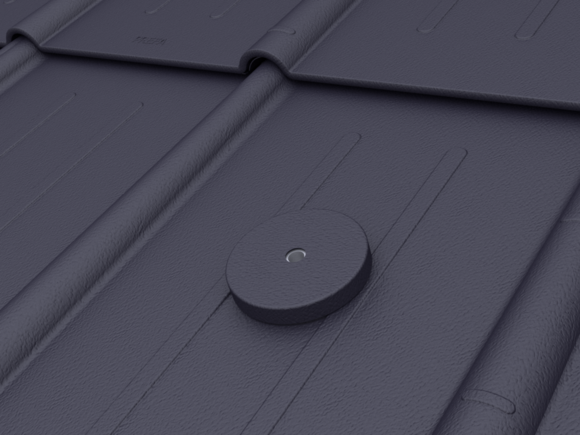

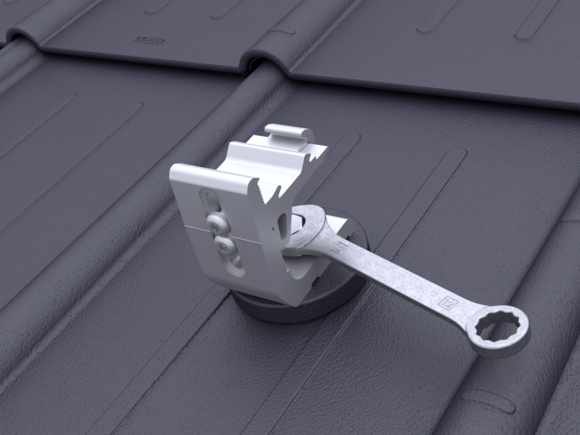

Applicare il tappo di copertura, applicare il corpo di base sulla parte del piede e quindi fissare con la vite esagonale (chiave a forcella: SW 18). PREVARIO 3.S è adatto per il montaggio su coperture di piccole dimensioni PREFA.

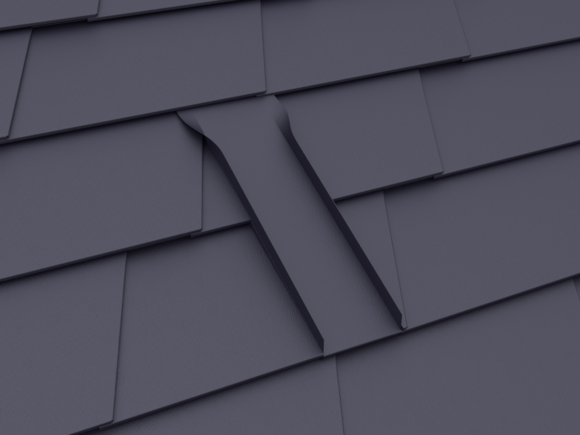

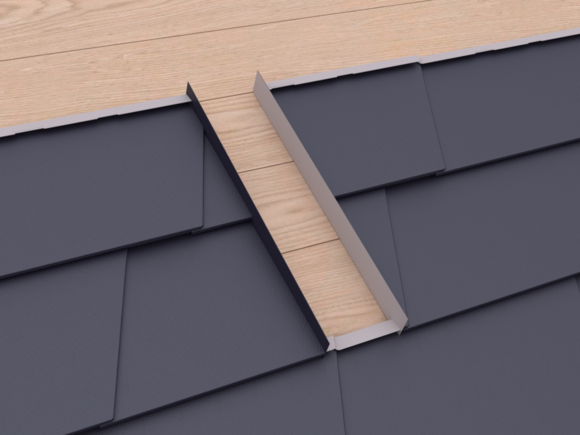

Per gli elementi di tetto PREFA di piccolo formato, ad esempio se una piegatura è al di sopra della trave, può essere necessario installare una piastra di appoggio per poter montare PREVARIO 3.S.
