Montaggio modulo fotovoltaico PREFALZ

Posizionamento dei morsetti

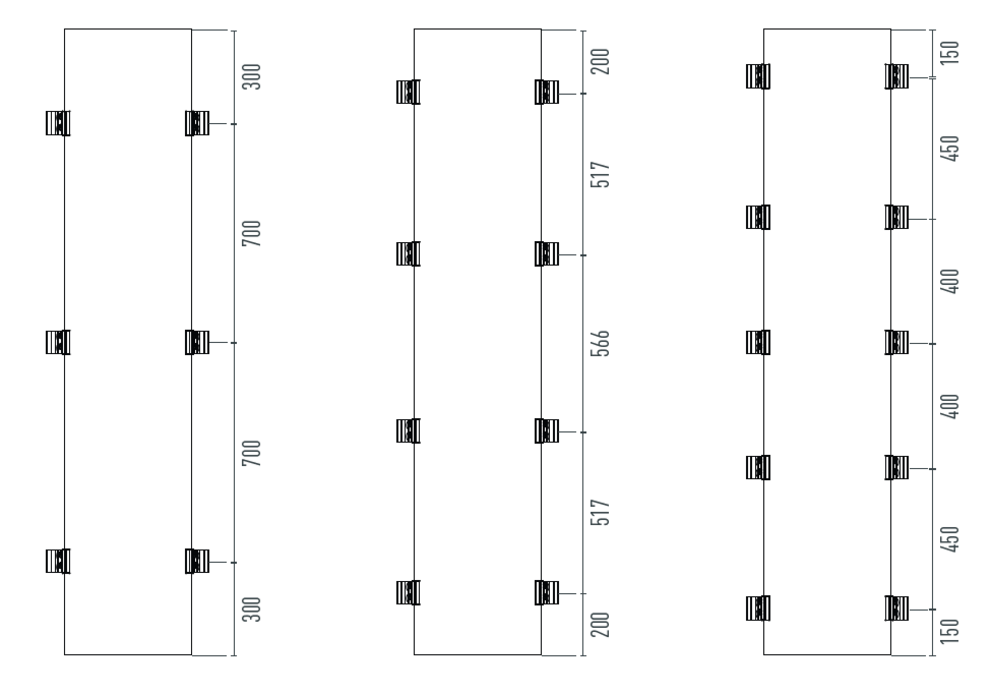

Lo schizzo mostra tre diverse varianti per il montaggio del modulo fotovoltaico PREFALZ con 6, 8 o 10 punti di montaggio. L’illustrazione mostra la distanza tra i morsetti a seconda della variante richiesta.

Nota

La variante da utilizzare dipende dalle condizioni locali e dai carichi di vento e neve. PREFA mette a disposizione a tal fine uno strumento di calcolo che può essere utilizzato sul sito web o sulla tecnologia dei ufficiotecnico@prefa.com prodotti all'indirizzo:

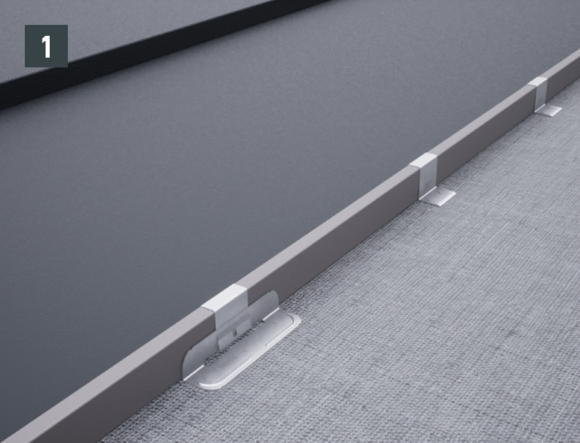

La distanza massima fra le graffette non deve superare i 33 cm (da punto mediano a punto mediano, Fig. 1).

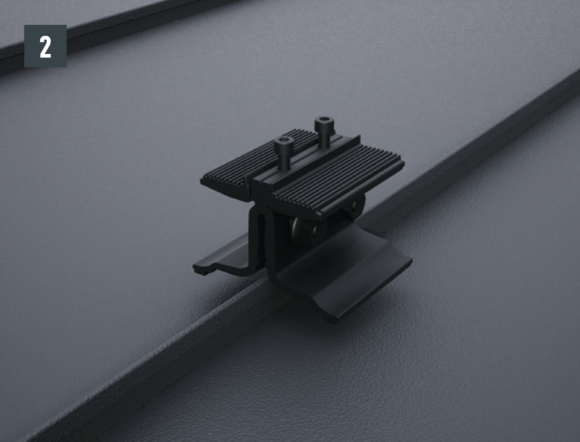

Assicurarsi che la superficie intorno ai morsetti sia pulita. Grazie alle ganasce simmetriche, il posizionamento può avvenire in qualsiasi punto dell’aggraffatura (Fig. 2).

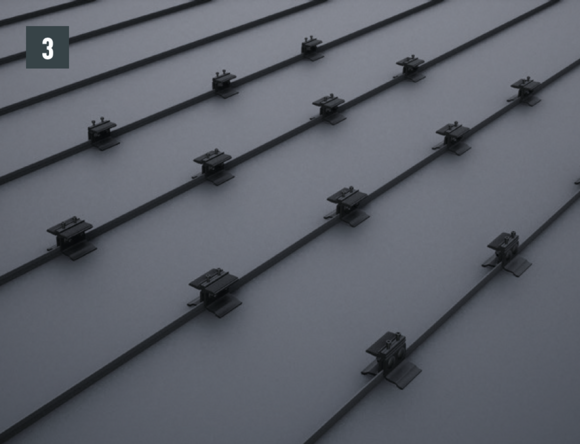

Posizionamento e orientamento lineare delle basi dei morsetti in funzione del numero richiesto in base alla struttura statica, secondo il piano di installazione (Fig. 3).

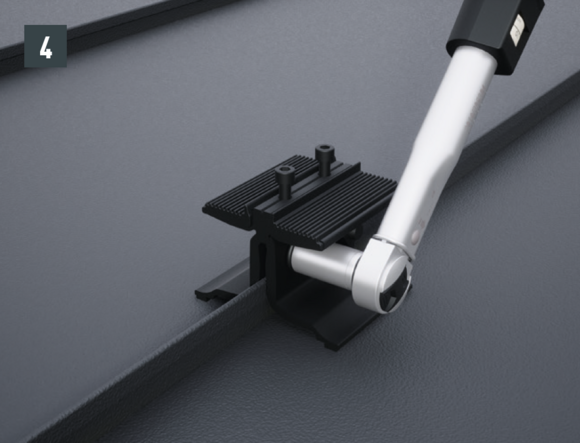

Serrare i due dadi in acciaio inox con una coppia di 35 Nm. Assicurarsi di serrare sempre per primo il dado di sinistra per evitare che il morsetto si ribalti (Fig. 4).

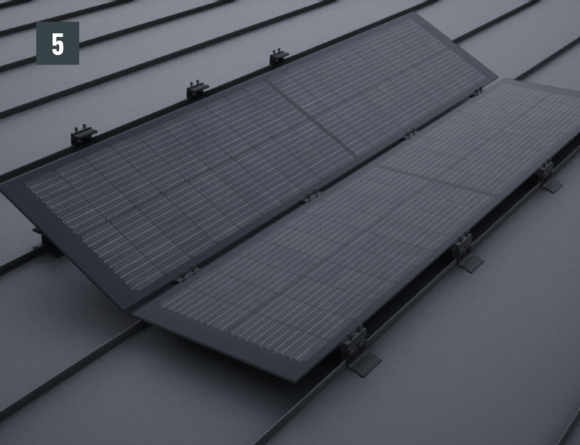

Inserire i moduli e collegare i connettori secondo il layout delle stringhe. Assicurarsi che i moduli fotovoltaici siano centrati sulle basi dei morsetti e che gli inserti in EPDM siano correttamente inseriti (Fig. 5).

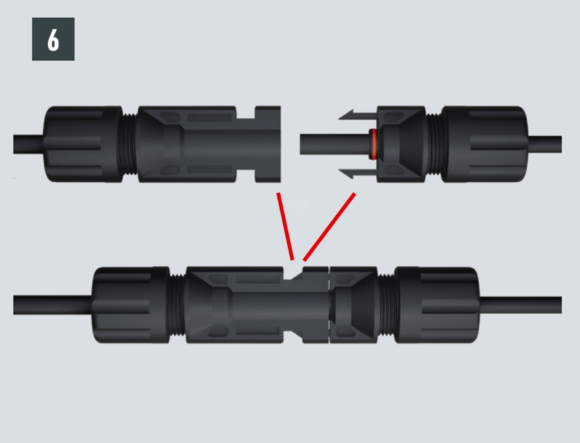

Collegamento dei connettori/delle prese solari (Fig. 6).

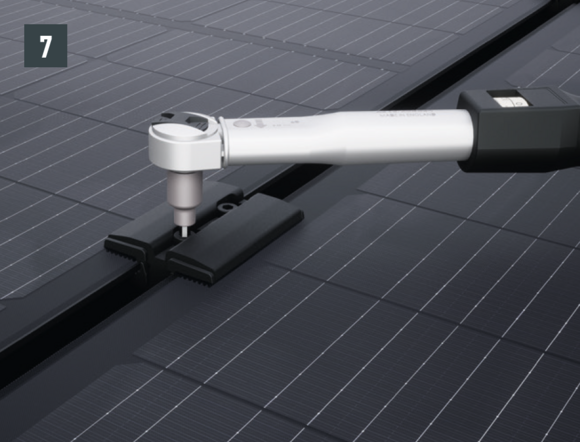

Posizionare le parti superiori del morsetto e serrare le viti ad esagono cavo con una coppia di 10 Nm (Fig. 7).

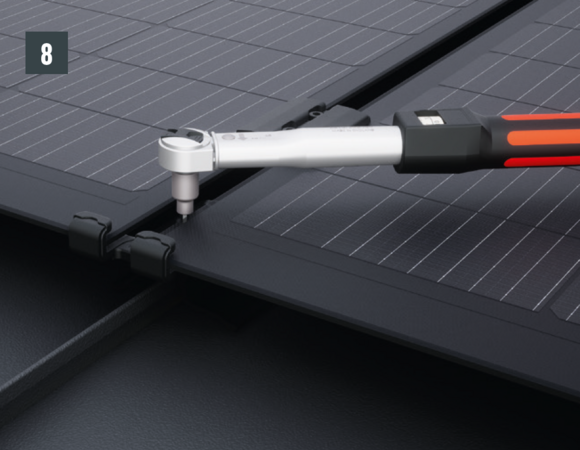

Posizionare la protezione anticaduta del modulo lungo il bordo inferiore del modulo e serrare le viti ad esagono cavo a 10 Nm (Fig. 8).

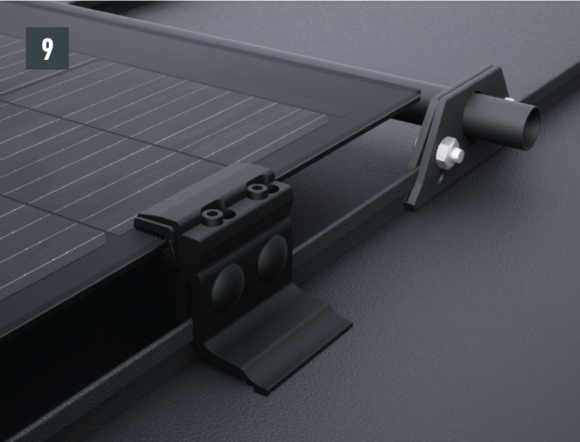

Per proteggere i cavi, è possibile installare un sistema di trattenuta della neve sopra i moduli fotovoltaici (Fig. 9). La soluzione di trattenuta della neve sull’intera superficie del tetto deve essere considerata separatamente!

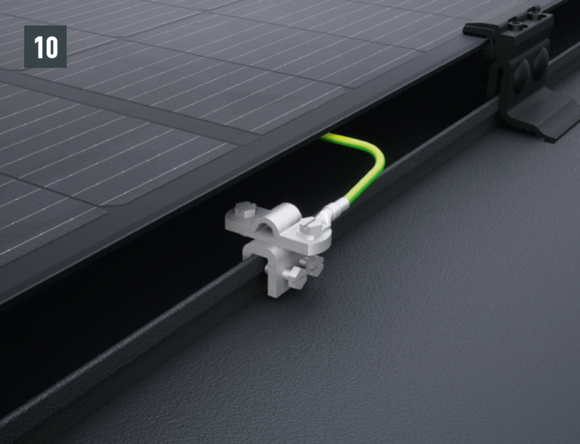

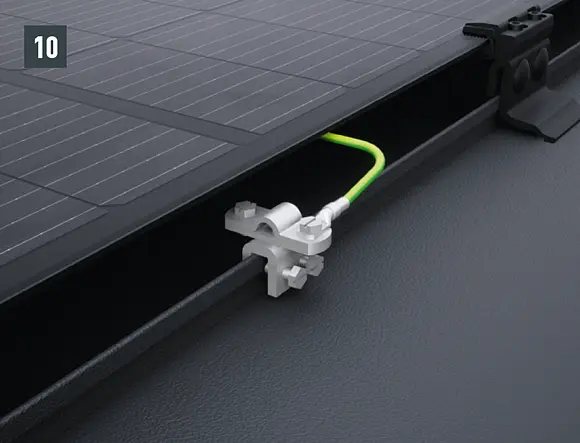

L’installazione della linea di messa a terra deve essere effettuata per ciascuna area continua del tetto (fig. 10).
