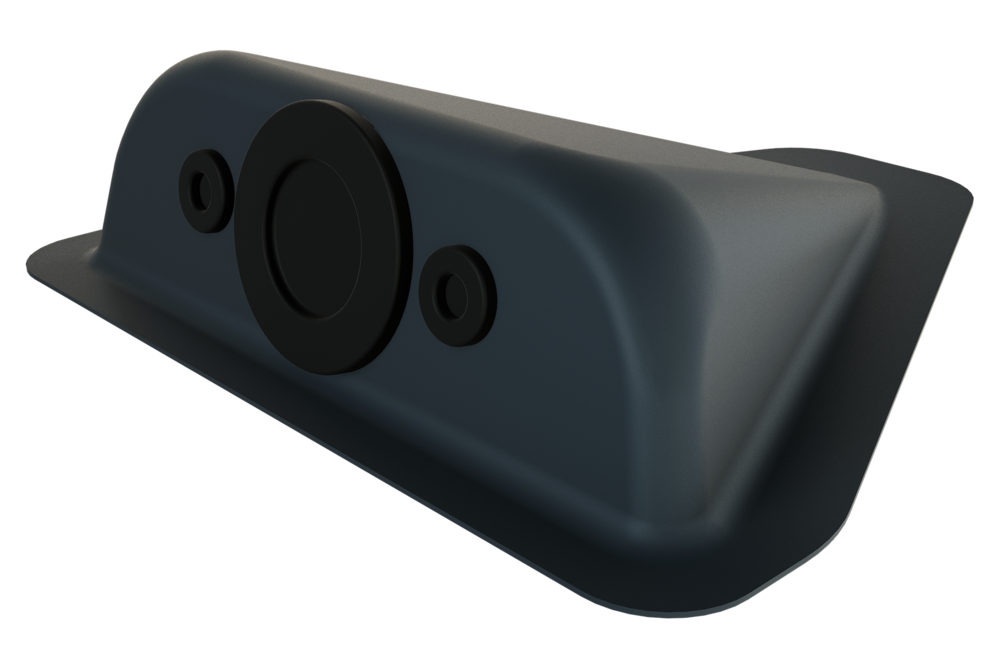

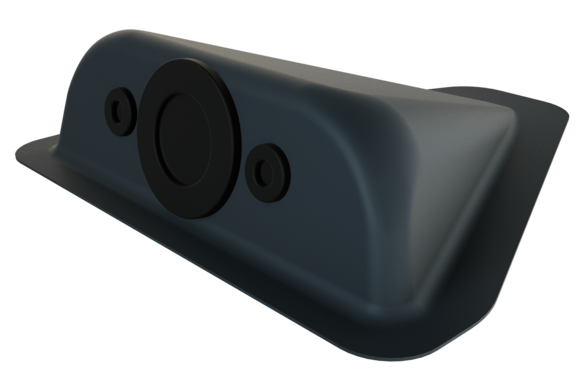

Bocchetta Solar PREFA per il passaggio dei cavi negli impianti fotovoltaici con coperture PREFA.
Materiale |
Alluminio (1,2 mm; EN AW 1050 A) |
|---|---|
Colore |
naturale o verniciata a polvere nei colori standard |
componenti |
1 × Tubo di alimentazione DM 32-35 mm |
Pendenza del tetto |
dal 3° incollato con il set di adesivi speciali PREFA |
Posizionare il bocchetta Solar e tracciare il contorno. Contrassegnare l'area di incollaggio (25 mm) e ritagliare la guarnizione per tubi (Fig. 2) Tagliare e bordare l'area circolare.

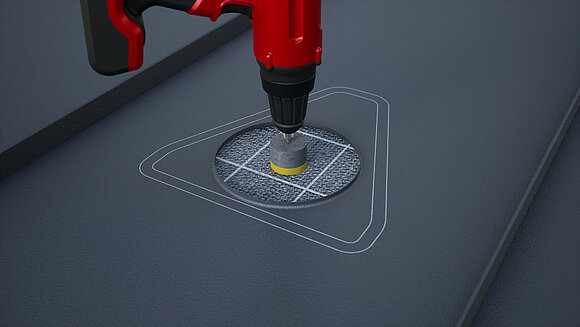

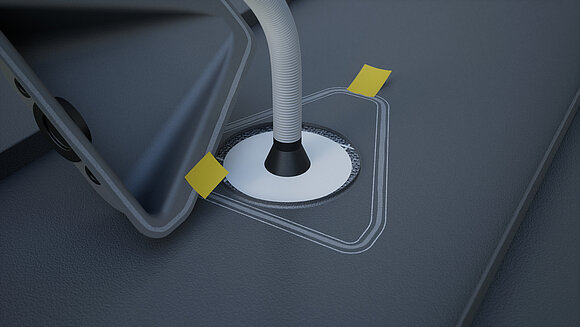

Praticare un foro al centro, incollare la guarnizione per tubi e inserire il tubo corrugato. Affilare, pulire le superfici d’incollaggio e lasciar evaporare Punzonare il manicotto con cacciavite.

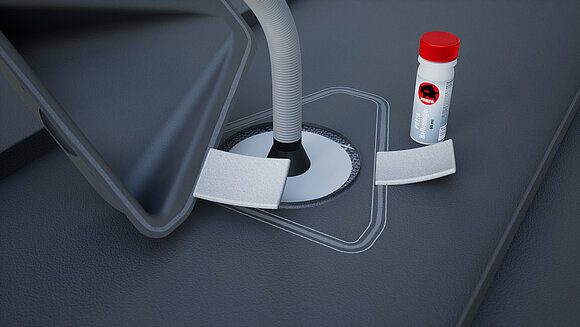

Applicare l'adesivo speciale in circonferenza e portare il tubo ondulato attraverso il beccuccio. Quindi applicare il portello solare e premere al centro.
Nota
Non è incluso nessun tubo ondulato.
Per facilitare il passaggio del tubo corrugato, trattare la guarnizione per tubi e il gommino passante con talco. Piegare il tubo corrugato di 90° in direzione della linea di gronda facilita il montaggio della bocchetta Solar.

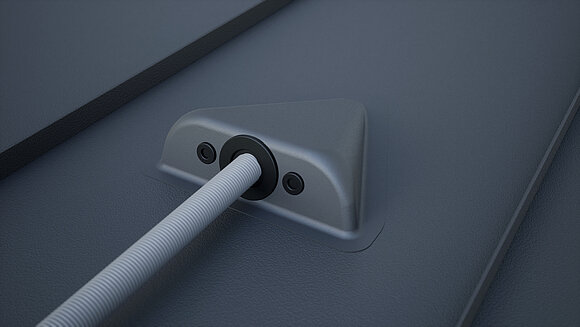

Il tubo corrugato deve essere fatto passare per almeno 30 cm parallelamente al tetto dopo l'uscita dalla bocchetta Solar.
Finché l'adesivo non si è indurito, la bocchetta Solar può essere tenuta in posizione con ausili esterni, se necessario.
