Scaglia 29 x 29

Un fascino senza tempo: la tradizionale scaglia a rombo. Per regalare al tetto un aspetto elegante.

+6
continua a leggere

La scaglia 29 è un prodotto innovativo della serie di elementi PREFA per il tetto: i tetti a scaglie sono caratterizzati da un effetto armonioso creato dalla struttura nervata dei singoli elementi. L'aggraffatura garantisce la perfetta integrazione nell’intero sistema PREFA.

  • Dimensioni: 290 × 290 mm
  • Disponibile in 10 colori standard (finitura superficiale standard goffrata)
  • disponibile anche in versione liscia
  • Ampia gamma di accessori
  • 40 anni di garanzia
  • Lega conforme a EN 1396
  • Verniciatura con procedimento coil coating

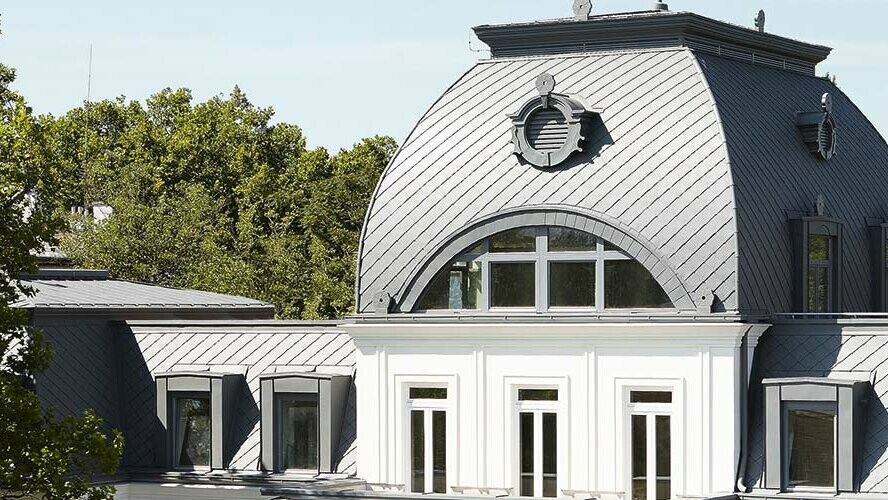

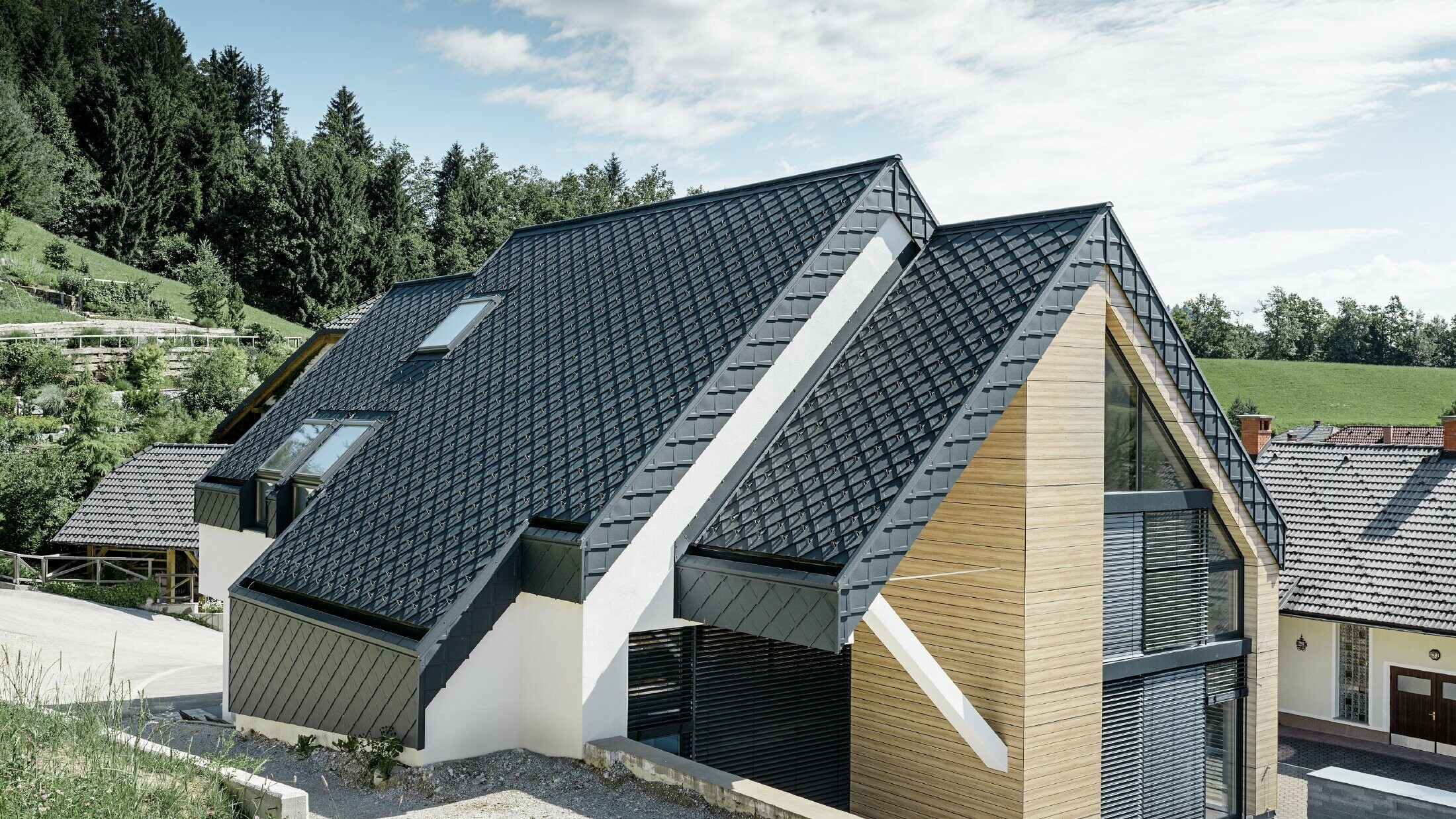

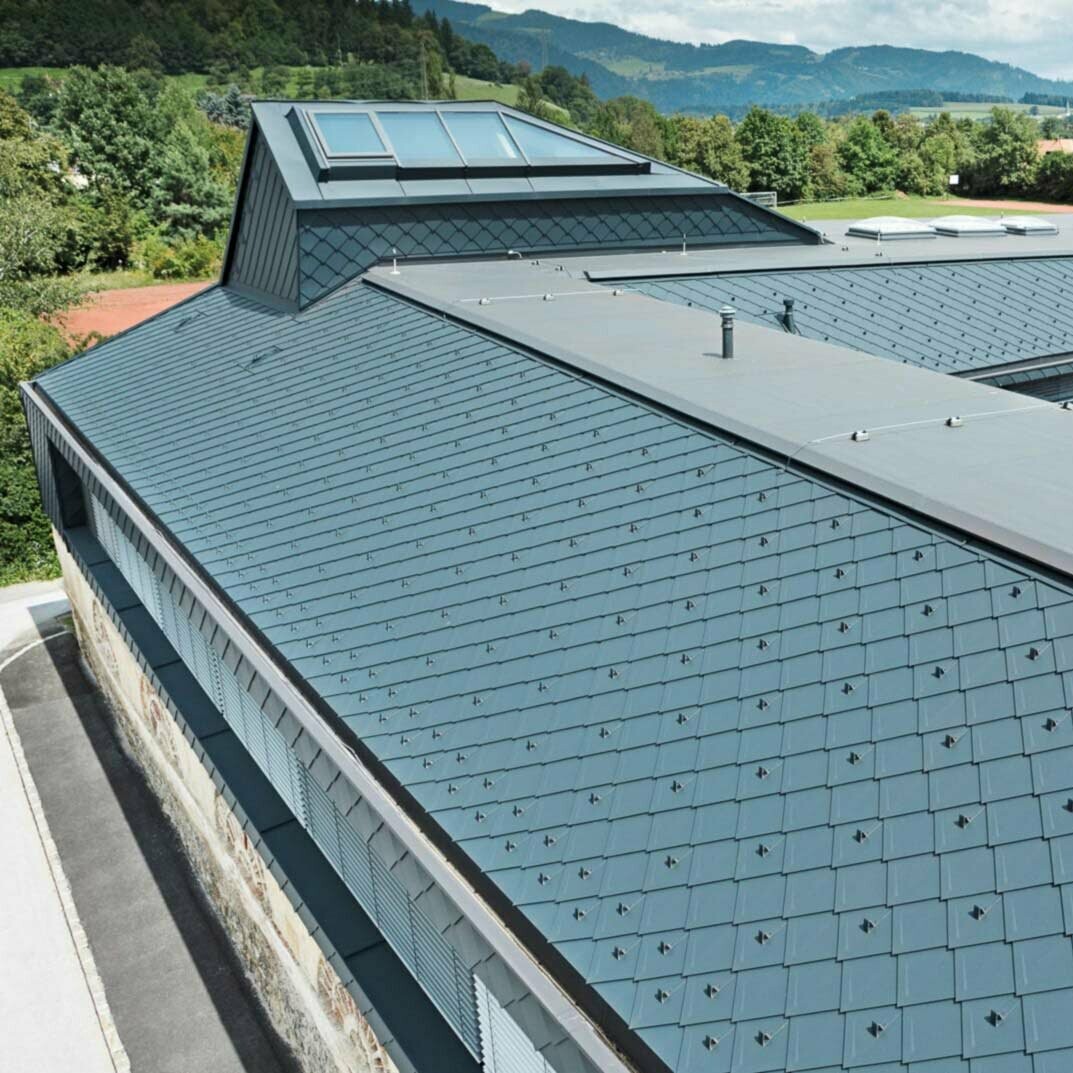

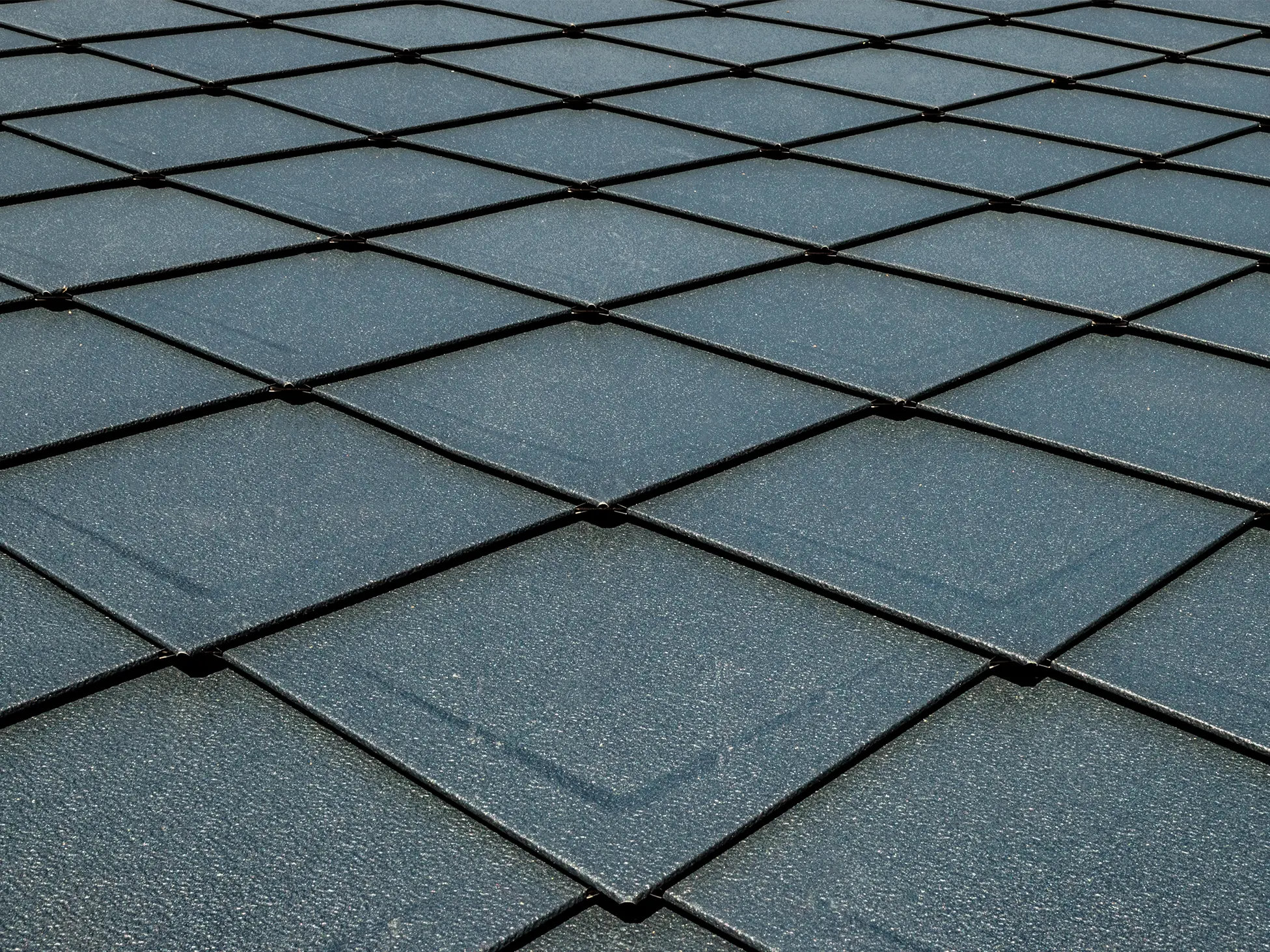

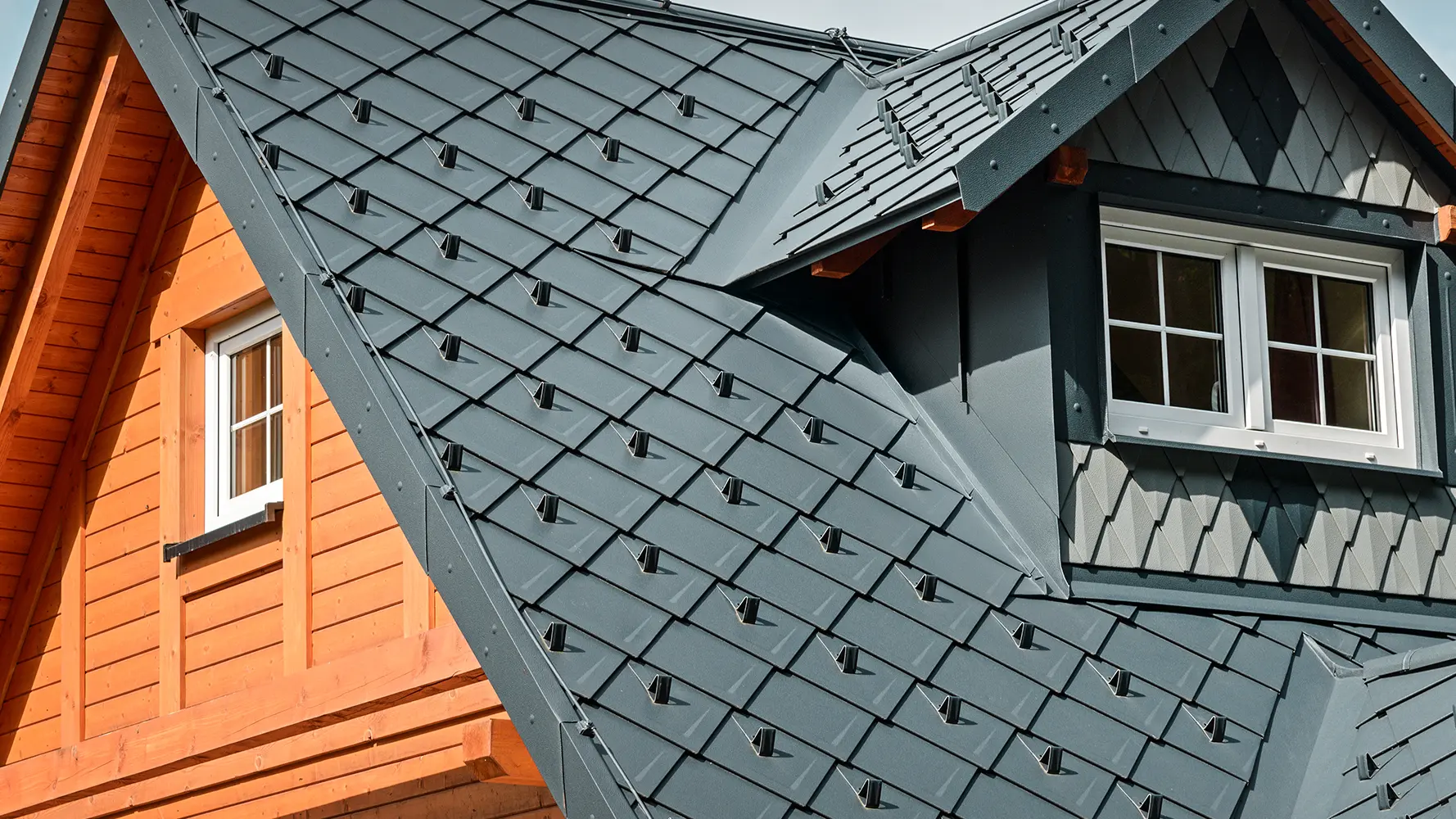

PREFA Dachraute 29 × 29 in P.10 Anthrazit mit Sicke in Fläche verlegt, Dach mit Schuppenoptik

Panoramica sui colori (10)

Il prodotto è disponibile nei seguenti colori

Colore

Designazione

~ RAL

01 Braun

P.10 marrone

7013

02 Anthrazit

P.10 antracite

7016

03 Schwarz

P.10 nero

9005

04 Ziegelrot

P.10 rosso cotto

8004

05 Oxydrot

P.10 rosso ossido

3009

06 Moosgrün

P.10 verde muschio

6005

07 Hellgrau

P.10 grigio chiaro

7005

11 Nussbraun

P.10 testa di moro

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 grigio scuro

7043

43 Steingrau

P.10 grigio pietra

7031

Attenzione

  • I valori RAL indicati sono puramente orientativi (~) e possono a volte discostarsi ampiamente dal colore originale PREFA e dalla percezione soggettiva del colore.
  • Soprattutto per i colori di qualità P.10, vista la struttura della superficie, è difficile definire un codice di colore preciso.
  • Alluminio naturale: Le alterazioni dell’aspetto delle superfici provocate da operazioni di messa in opera e influssi ambientali non sono coperte dalla garanzia. Leggere attentamente il foglio delle istruzioni.
  • Potrebbero verificarsi differenze di colore con i colori metallici.
  • Per un’esatta individuazione del colore di elementi costruttivi complementari va quindi sempre preso a riferimento un campione originale.

Dati tecnici

Materiale

alluminio preverniciato, spessore 0,7 mm

Superficie standard

goffrato

Dimensioni

290×290 mm (copertura utile), cioè 12 pz./m²

Pendenza minima del tetto

22° (ca. 40 %)

Peso

ca. 2,6 kg/m²

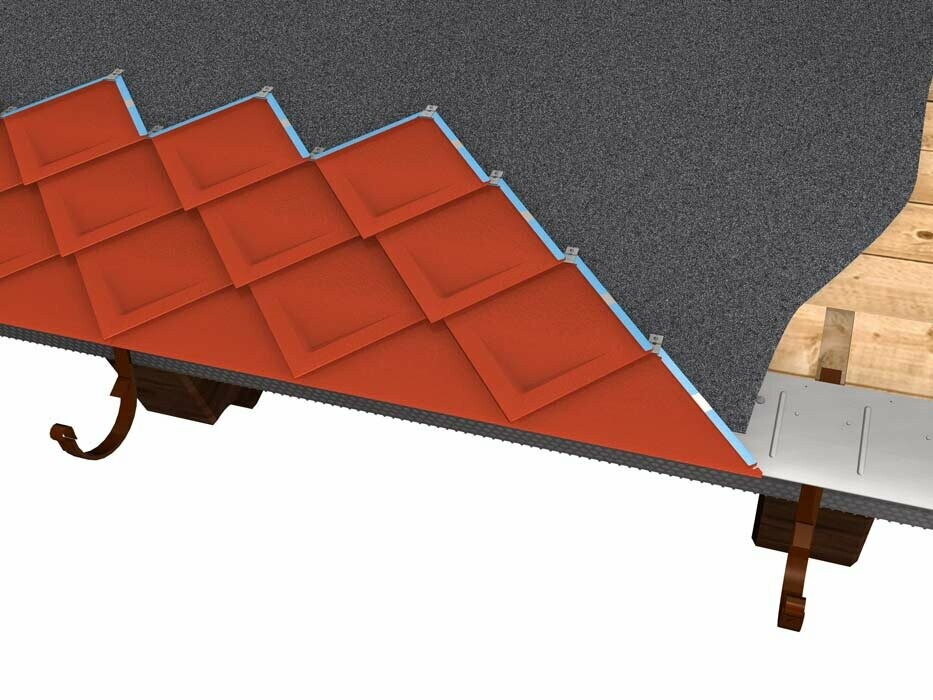

Sottostruttura e strato separatore*

Su tavolato (min. 24 mm di spessore); a partire da un carico regolare di neve di 3,25 kN/m² o nelle categorie di esposizione 0, I e II (secondo l’Eurocodice) è obbligatoria l’installazione su tavolato con membrana bituminosa.

* Osservare le normative nazionali e gli standard di settore vigenti nel Paese di posa.

Fissaggio standard

indiretto, 1 graffetta di trattenuta PREFA e 1 chiodo zigrinato per scaglia 29×29 (cioè 12 graffette di trattenuta e chiodi zigrinati al m²)

Accessori

Per un elenco completo e dettagliato dei prodotti accessori, consultare il nostro listino prezzi (solo per le aziende produttrici).

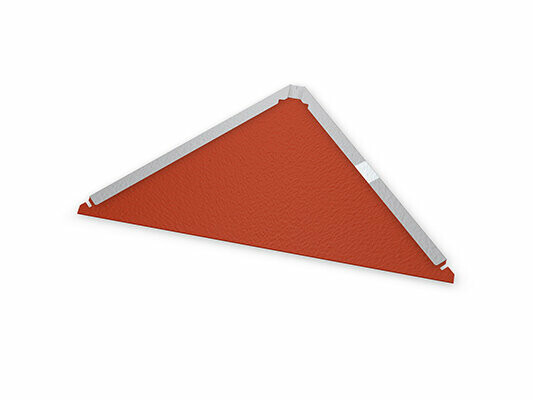

Scaglia di partenza per scaglia 29×29

-

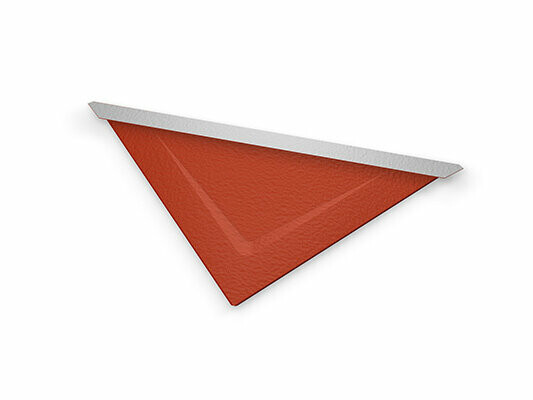

Scaglia finale per scaglia 29×29

-

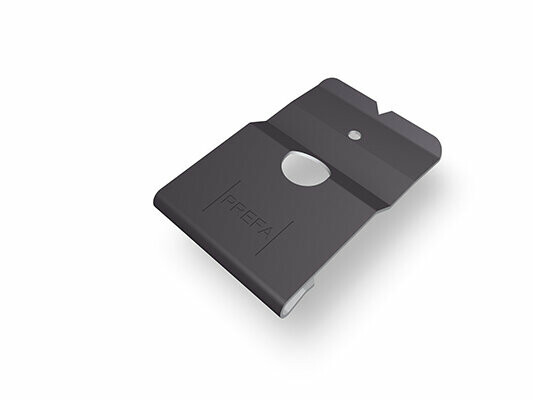

Graffetta di trattenuta per scaglia 29×29

Colore: antracite

Grondalina di partenza per scandola, scaglie tegola, FX.12 und R.16

1800 × 158 × 1,00 mm, preforata

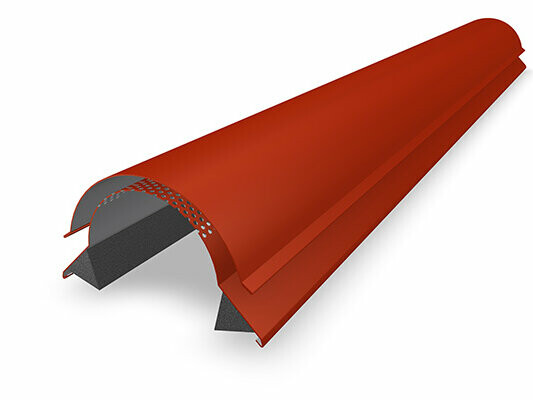

Copricolmo ventilato

3.000 × 1,00 mm, 1.200 × 1,00 mm, copricolmo ventilato autoportante per tetti ventilati

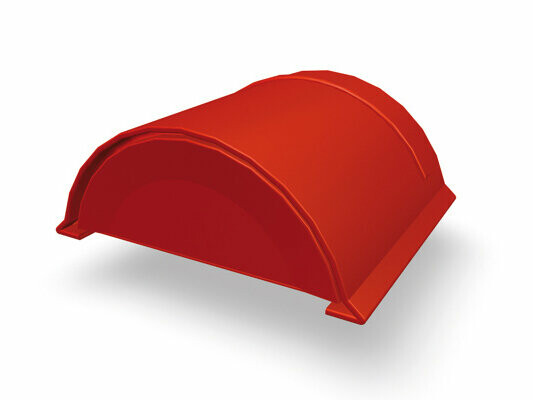

Testa per copricolmo ventilato

-

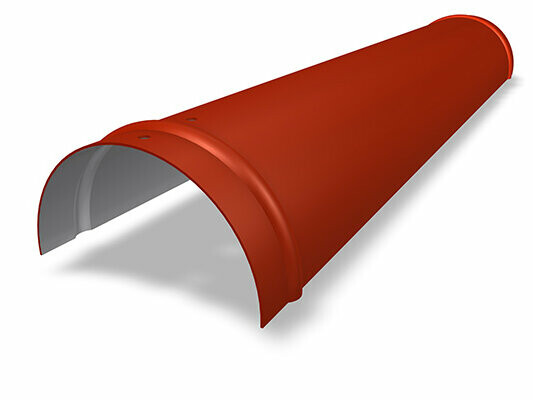

Copricolmo e displuvio

500 × 1,00 mm

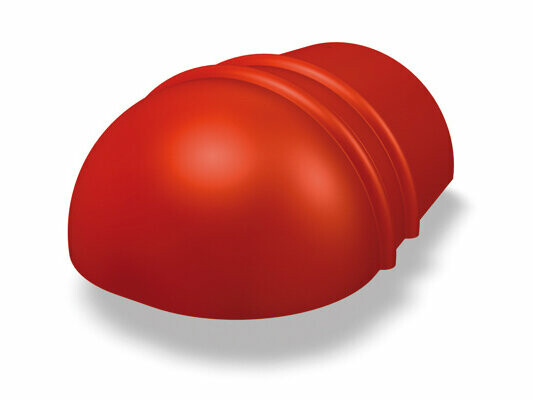

Testa per copricolmo

-

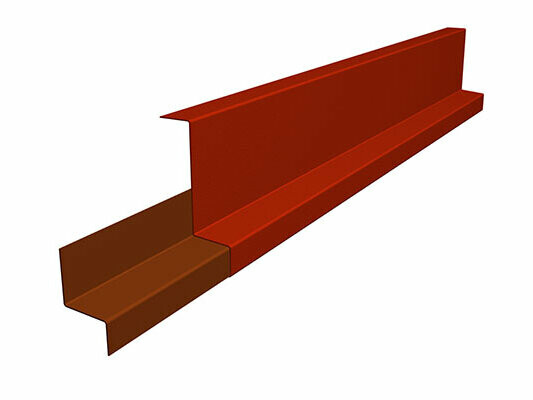

Mantovana

95 × 2.000 × 0,70 mm, con lamierino di fissaggio

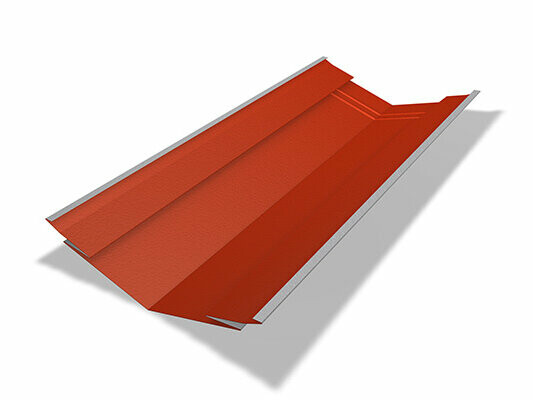

Compluvio con ripiega di sicurezza

3.000 mm, con doppia piega

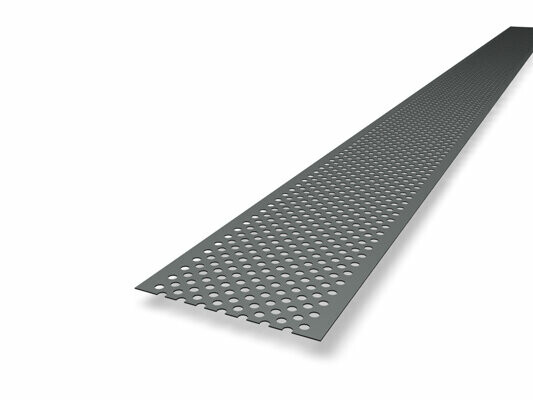

Griglia anti-volatile

125 × 2.000 × 0,7 mm, con fori circolari Ø 5/7 mm

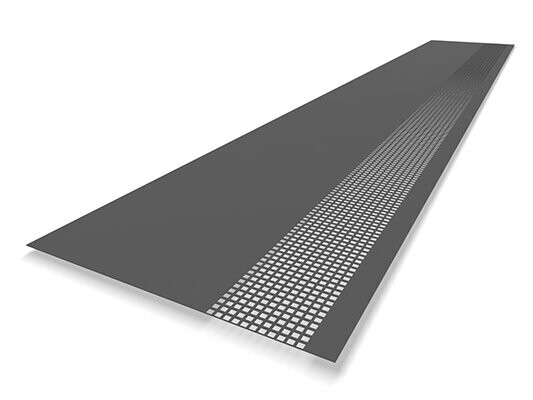

Lamiera per aerazione

Con fori quadri 6 mm, nei colori marrone/antracite e grigio chiaro/grigio chiaro, Dimensioni: 1,00 × 250 mm und 1,00 × 333 mm

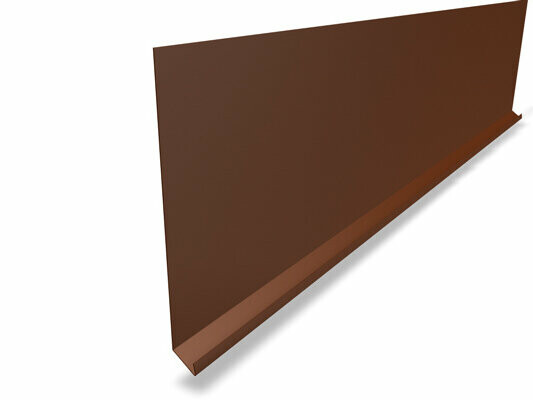

Scossalina

230 × 2.000 × 0,70 mm

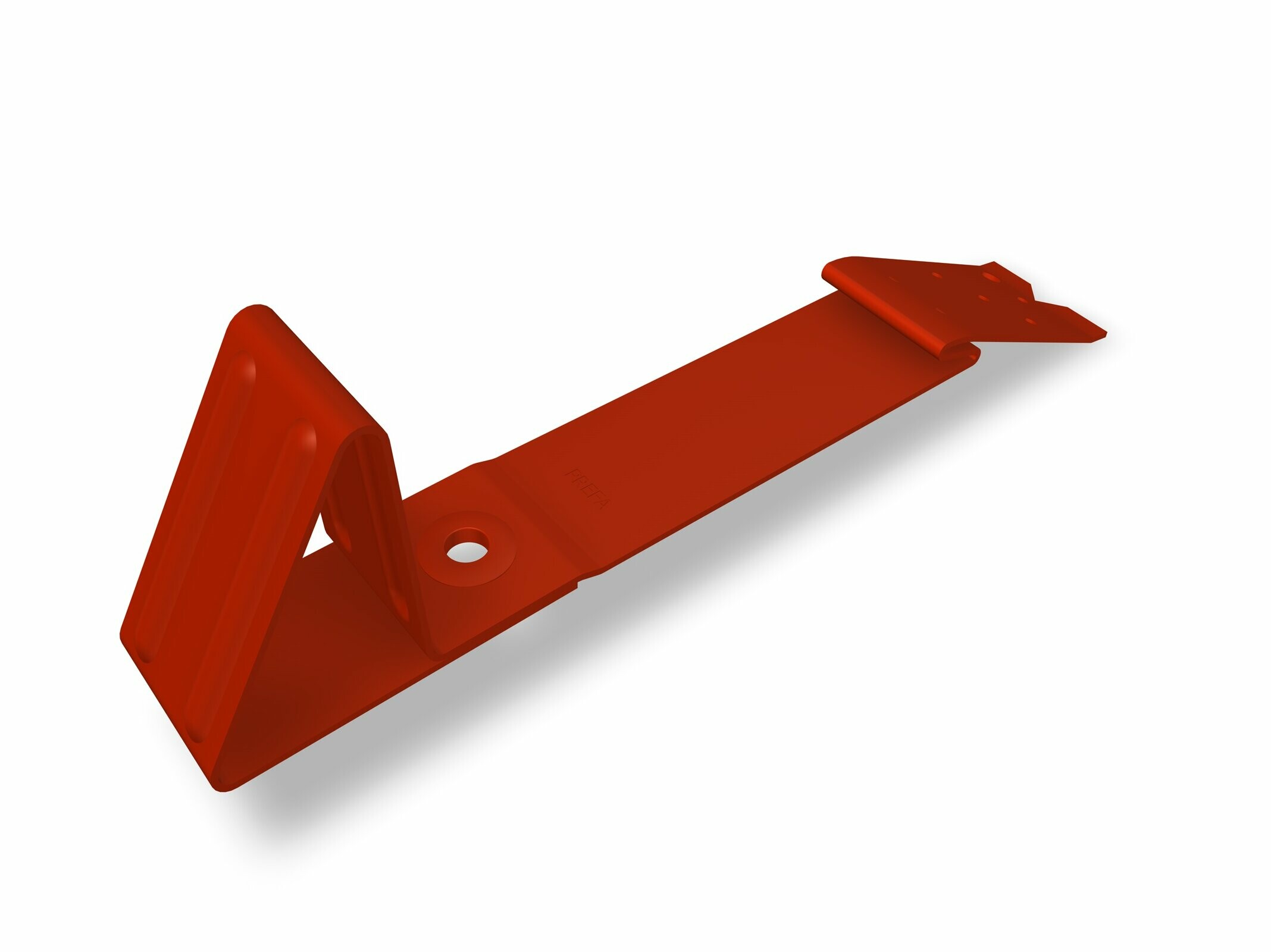

Naso fermaneve per tegola e scaglia 29×29

-

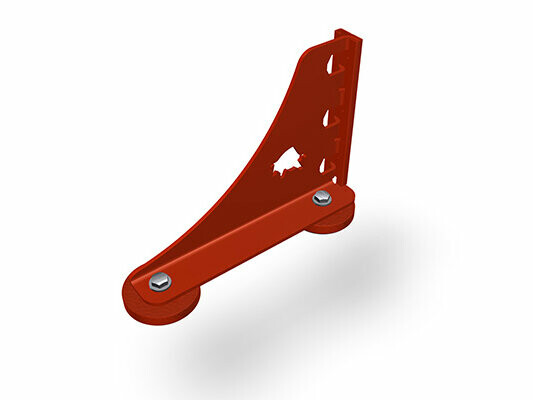

Staffa per tubi fermaneve

con 3 fori per tubolari

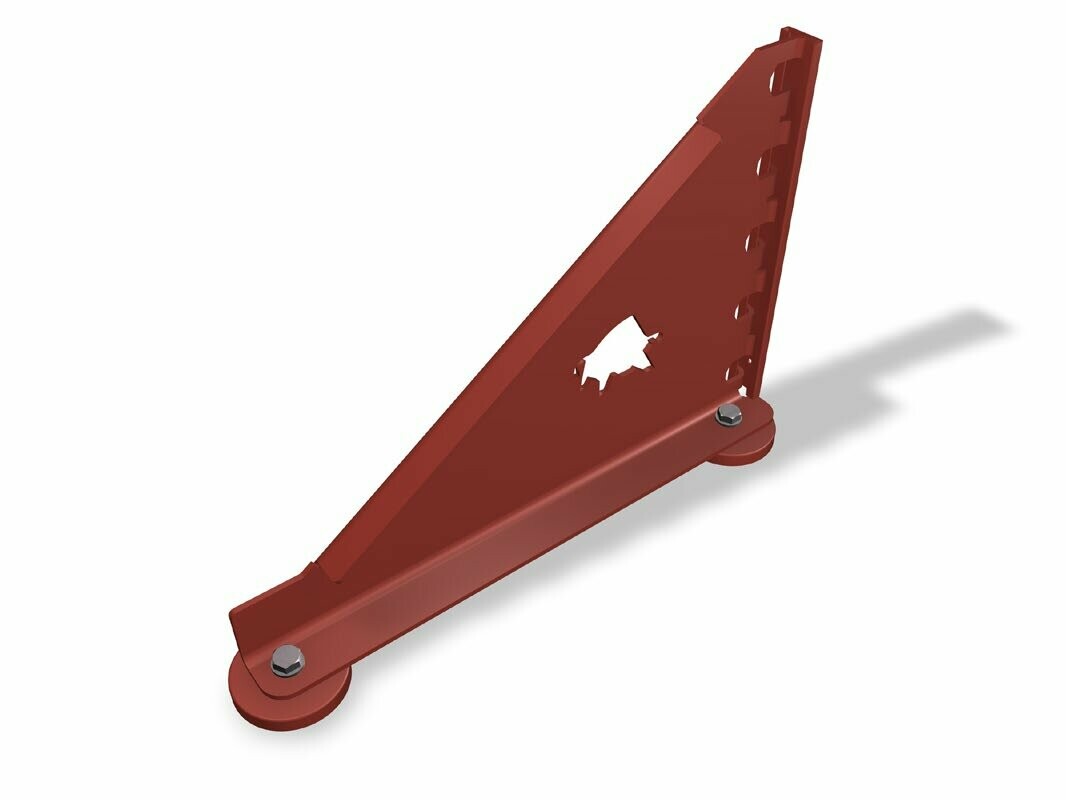

Staffa XL per tubi fermaneve

con 5 passanti, ottimale per gli impianti fotovoltaici on-roof

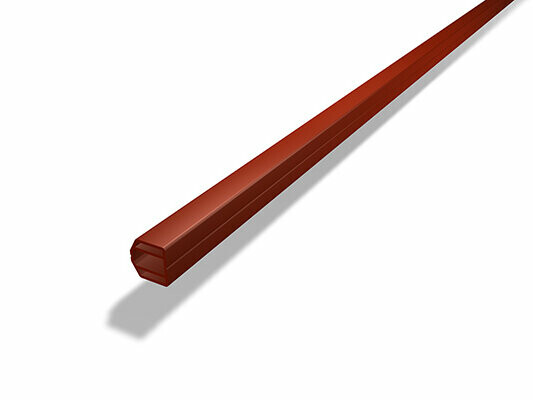

Tubolare a sezione esagonale

3.000 mm; 25/25

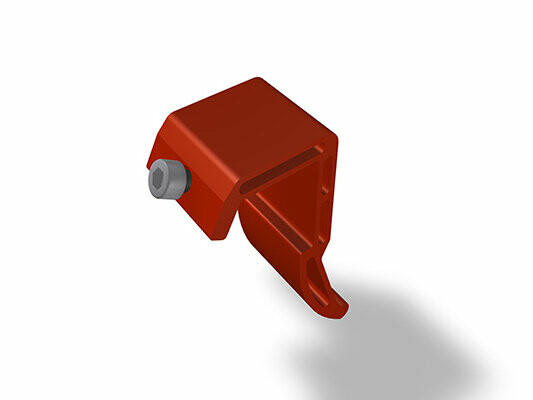

Artiglio rompighiaccio

Adatto a tubolare a sezione esagonale

Testa per sistema a tubi fermaneve

per tubolari a sezione esagonale

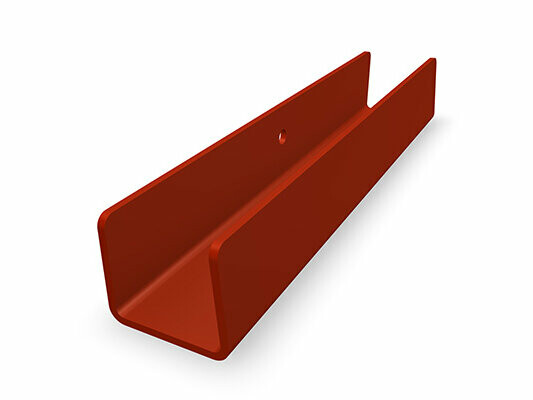

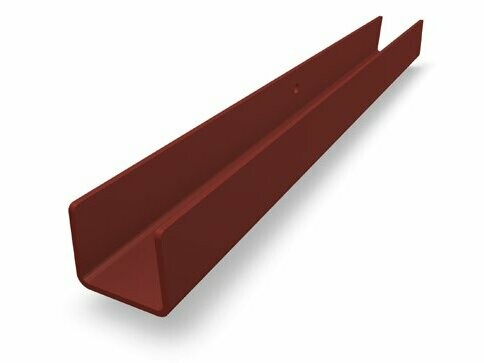

Chiusura XL per tubi fermaneve

per profilo ad incastro

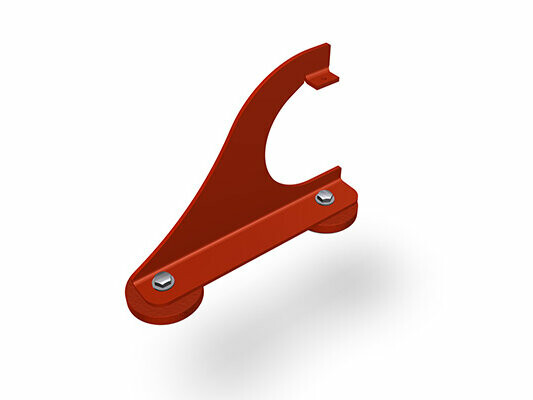

Staffa fermaneve per legno tondo

Per legno tondo Ø 140 mm

Staffa per impianti fotovoltaici su tetti PREFA, compresa la calotta di copertura

Staffa per pannelli solari con copertura

lunghezza: 260 mm

Staffa sunny

Per tutti gli elementi PREFA di piccolo formato e i sistemi aggraffati

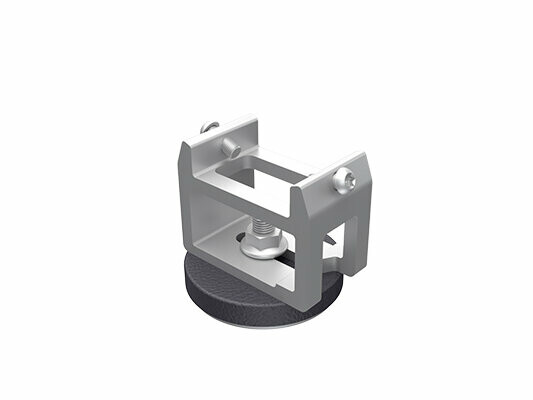

Staffa fix

Montaggio fisso dei moduli solari sui sistemi di copertura PREFA di piccolo formato. Disponibile con e senza slitta di collegamento. Adatta esclusivamente alla posa dei binari PREFA, non compatibile con altri prodotti.

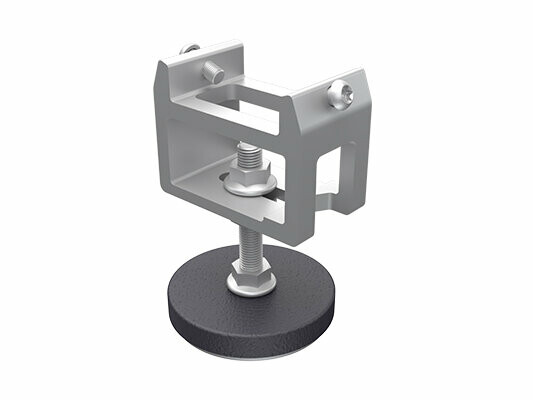

Staffa vario

Montaggio variabile dei moduli solari sui sistemi di copertura PREFA di piccolo formato. Disponibile con e senza slitta di collegamento. Adatta esclusivamente alla posa dei binari PREFA, non compatibile con altri prodotti.

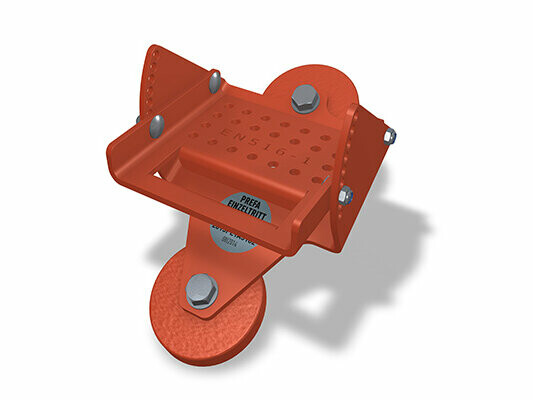

Gradino singolo

Adattabile a pendenze fra i 12° e i 60°; verifiche effettuate in conformità alla norma EN 516‑1‑A

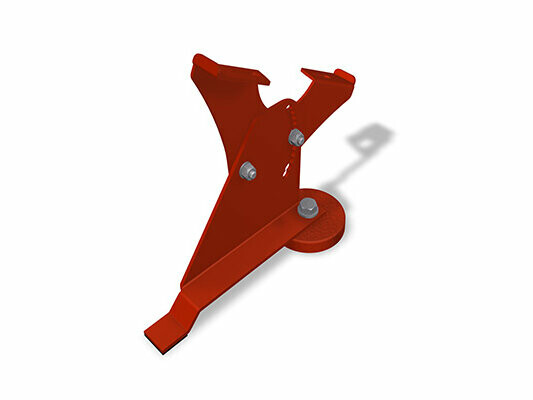

Staffa per griglia pedonabile su un piedino

250 mm; adattabile a pendenze fra i 12° e i 55°; verifiche effettuate in conformità alla norma EN 516‑1‑A

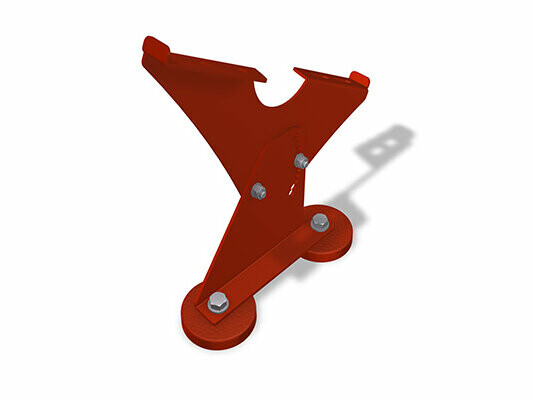

Staffa per griglia pedonabile su due piedini

360 mm; adattabile a pendenze fra i 12° e i 55°; verifiche effettuate in conformità alla norma EN 516‑1‑B

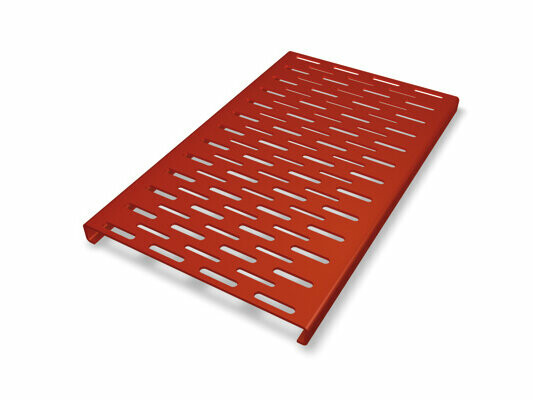

Griglia pedonabile

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; testata in conformità alla norma EN 516‑1‑A rispettivamente EN 516‑1‑B

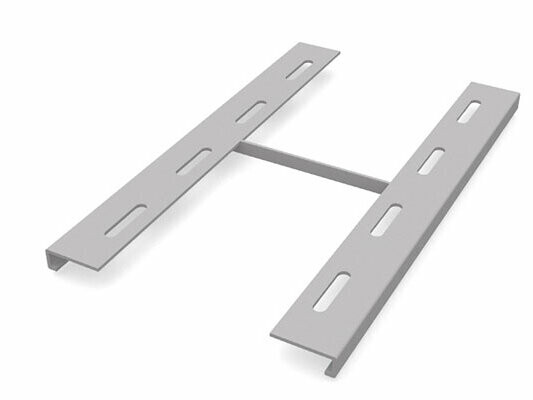

Giunto per griglia pedonabile

-

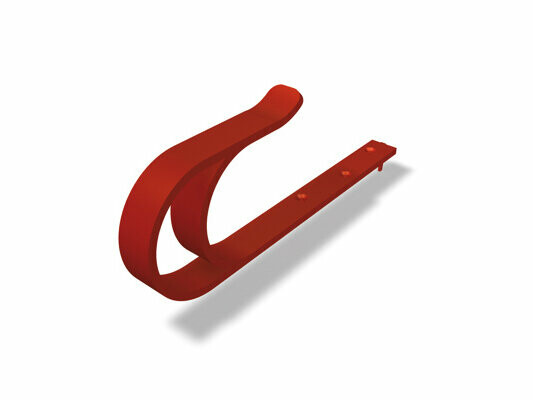

Staffa di sicurezza anticaduta

secondo EN 517 – B

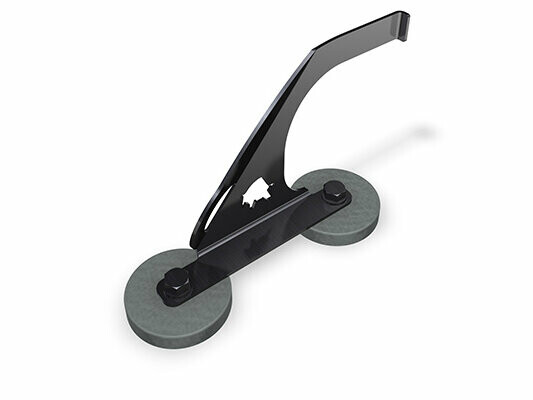

Staffa di sicurezza anticaduta su piedini

secondo EN 517 – B

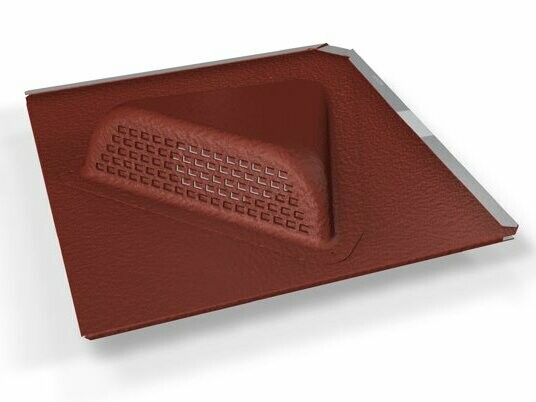

Bocchetta di aerazione per scaglia 29×29

290 × 290 mm, sezione di ventilazione: ca. 30 cm²

Bocchetta di aerazione

Da rivettare e incollare, sezione di ventilazione: ca. 30 cm²

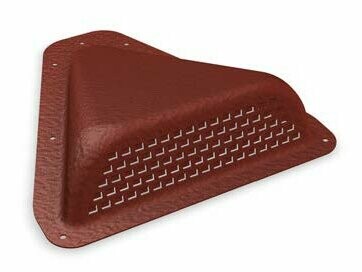

Calotta di aerazione

Ø 100 mm, pendenza del tetto: a partire da 12°.

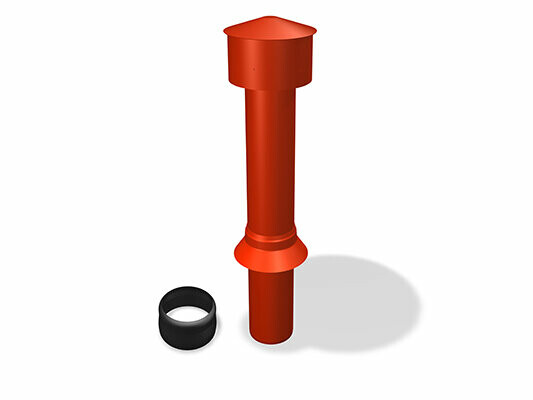

Tubo torretta di aerazione

Ø 100 mm, Ø 120 mm inclusi guarnizione EPDM e cappuccio

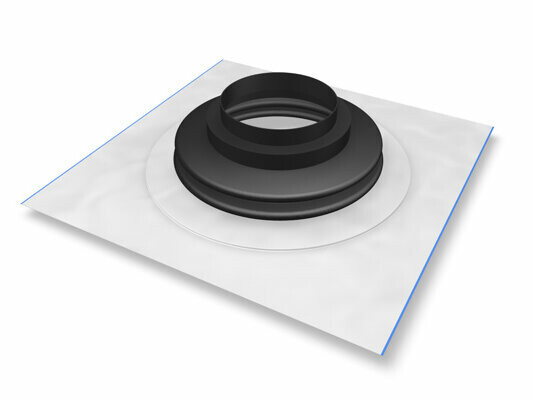

Guarnizione per fori passanti 100

Ø 100 – 130 mm, guarnizione elastica EPDM per fori passanti

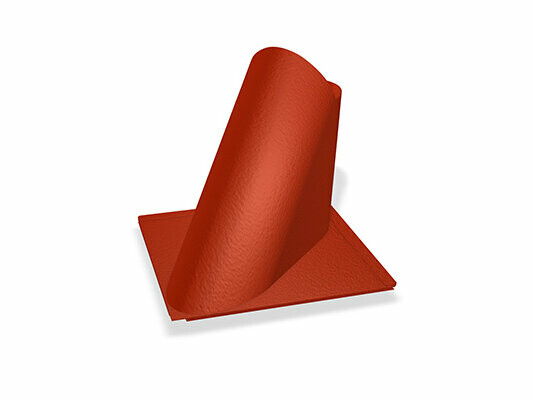

Conversa torretta di ventilazione per scaglia 29×29.

Per tubi passanti di ⌀80–125mm e pendenze tra i 22° e i 52°.

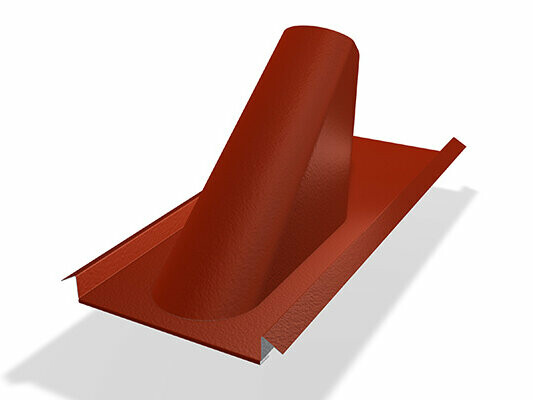

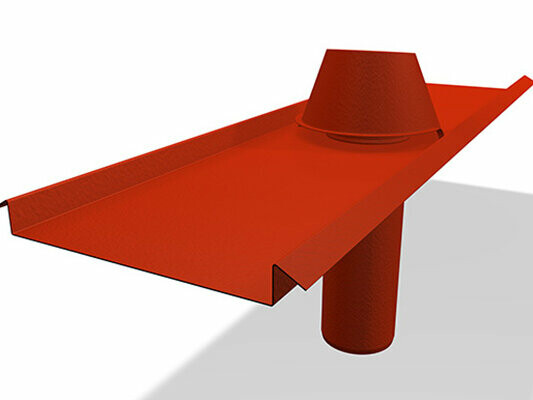

Conversa torretta di ventilazione da aggraffare

Per pendenze da 12° a 52°, Ø 80 - 125 mm

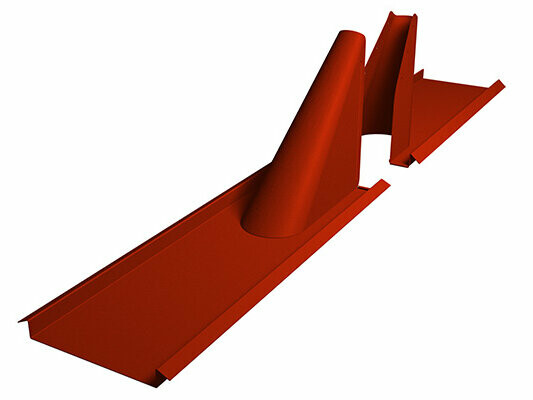

Conversa universale 2 pezzi

Per tubi passanti di ⌀40–120mm; per pendenze da 12° a 52°

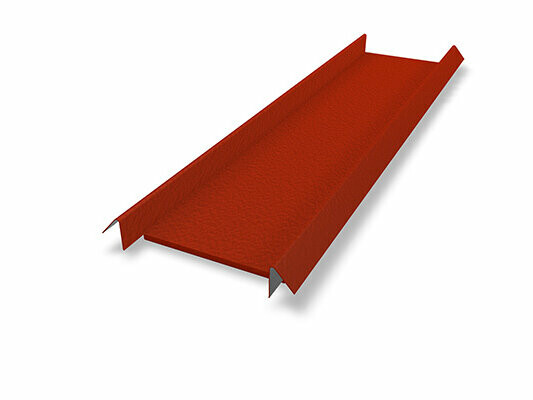

Sottopiastra

lunghezza: 540 mm, larghezza: 125 mm

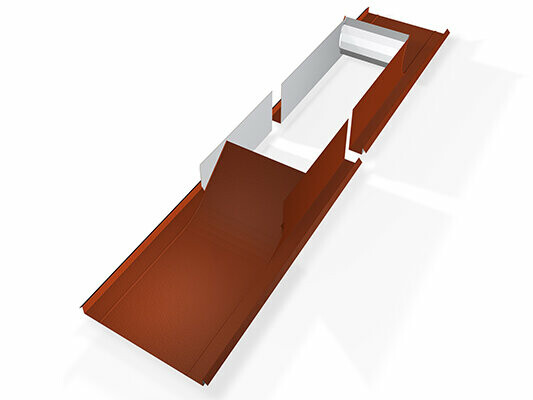

Conversa vario

larghezza: 120 – 600 mm, 600 – 1.020 mm, lunghezza variabile: 150–980mm, per pendenze da 12° a 55°

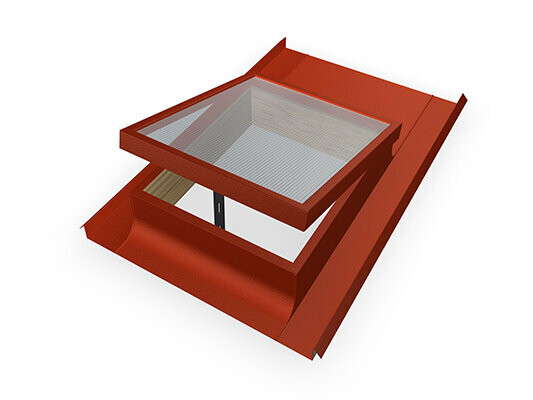

Passo uomo

-

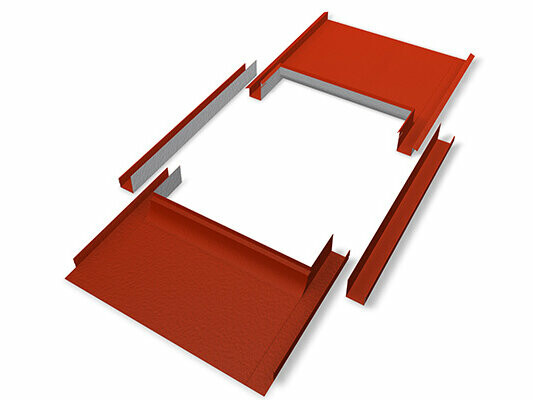

Set scossaline per finestre ROTO e ROTOQ

Disponibile in molte dimensioni

Set scossaline per finestre velux

Disponibile in molte dimensioni

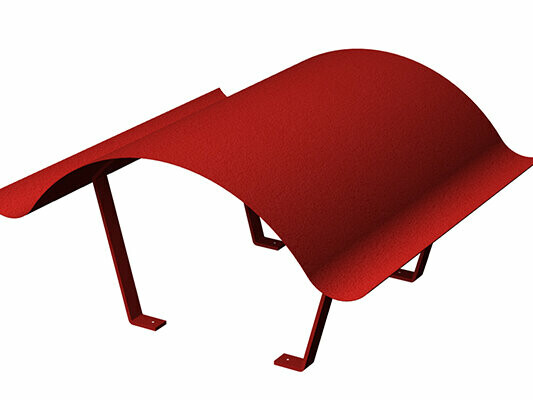

Cappello per comignolo

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

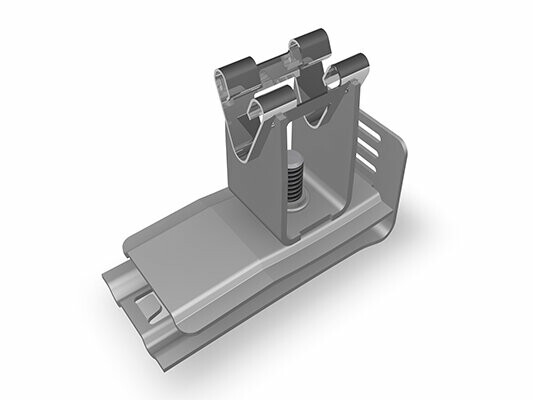

Reggicavo per impianto parafulmine

Spessore di rivettatura: 2–8mm; alloggiamento per cavo tondo: Ø 8 mm

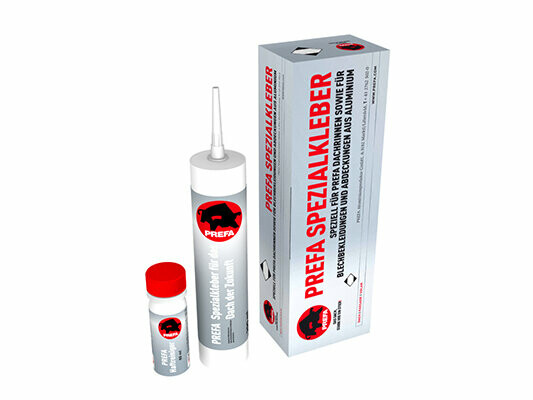

Kit colla speciale

Contenuto: 1 cartuccia di colla speciale PREFA (290 ml), 1 barattolo di solvente per pulizia (60 ml), 1 carta abrasiva, 1 panno per pulizia, 2 ugelli
