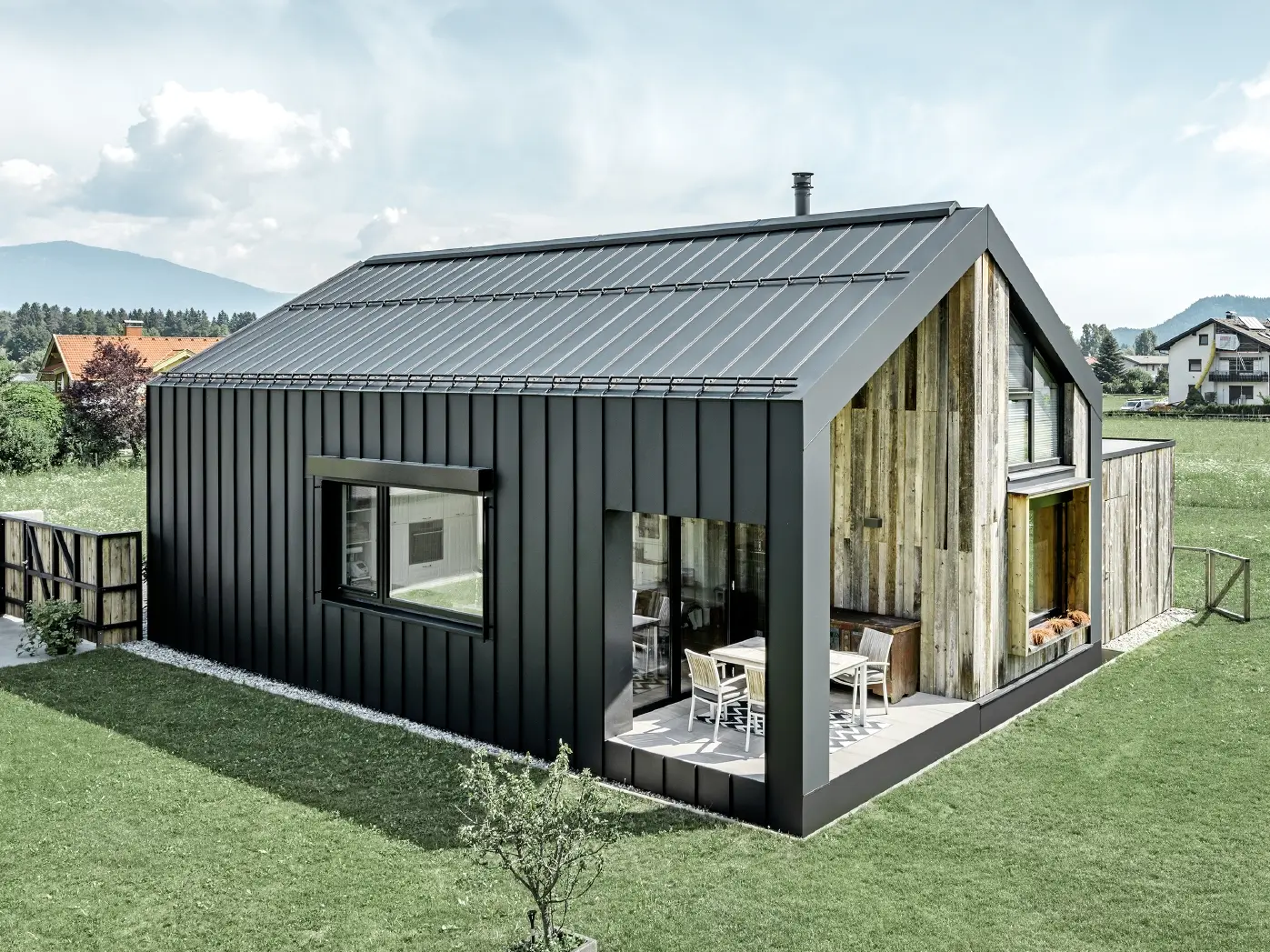

Casa unifamiliare con tetto a due falde, tetto e facciata rivestiti con il prodotto PREFALZ di PREFA in P.10 antracite. Anche le lastre della copertura si estendono ulteriormente sulla facciata. Una parte della facciata è rivestita in legno resistente agli agenti atmosferici.

Sistema per copertura PREFALZ

Versatile e flessibile: PREFALZ è facile da lavorare e offre quindi grandi possibilità creative per le tue coperture.

+16
continua a leggere

PREFALZ offre numerose varianti di forma e di colore. Grazie al materiale di cui è fatto, l’alluminio, è più malleabile della maggior parte dei prodotti aggraffati similari ed è, quindi, particolarmente facile da lavorare. Grazie all’esiguo peso di 2,2-2,3 kg/m², a seconda della larghezza del nastro, PREFALZ è adatto sia per i rifacimenti di tetti che per le nuove costruzioni, dal momento che si adatta perfettamente ai diversi metodi di costruzione. Può anche essere integrato con i numerosi accessori del sistema PREFA.

Il sistema di copertura PREFALZ è compatibile al 100% con i moduli fotovoltaici PREFALZ. I moduli sono disponibili in due formati e consentono un'integrazione ottimale nella superficie del tetto senza alcuna perforazione. Una soluzione efficiente e sostenibile per produrre la tua elettricità.

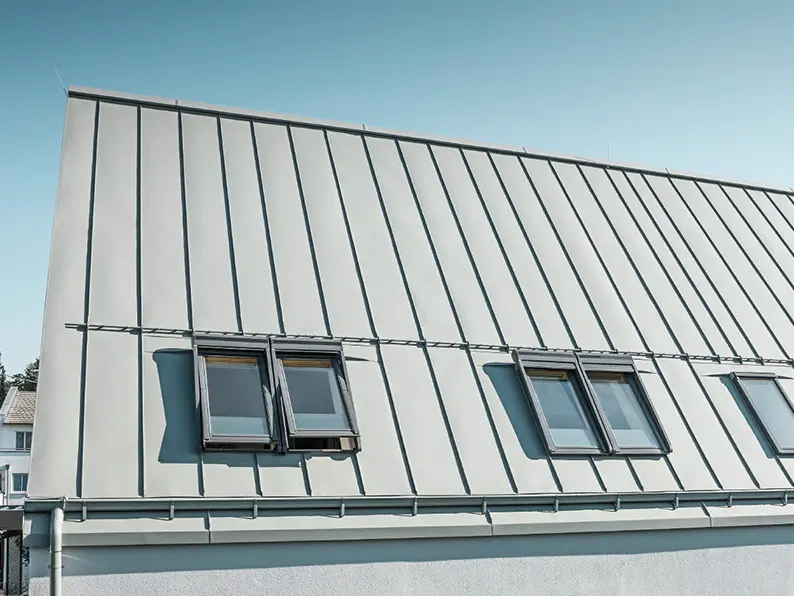

Tetto aggraffato Prefalz in P.10 grigio zinco con lucernari

Dalla curvatura per tetti a volta fino alla realizzazione di coperture dalla struttura più complessa, cupole o tetti di grandi dimensioni, PREFALZ apre i più ampi orizzonti creativi. Fra l’altro, la lavorazione non compromette per nulla la qualità della vernice: PREFALZ è disponibile in numerosi colori, a richiesta con superficie liscia o goffrata.

I nastri PREFALZ sono ideali anche come nastri per lattoneria per i piccoli formati PREFA, adatti a vari raccordi e converse nelle dimensioni di 0,70 × 1.000 mm (dimensione del rotolo 60 kg).

È particolarmente importante sottolineare, che il tetto PREFALZ in alluminio è conforme alla norma EN 13501-1 della classe di reazione al fuoco “A1” – ovvero ignifugo. Maggiori informazioni sulla protezione antincendio sono disponibili qui.

Complesso residenziale a St. Moritz con facciata in legno e copertura in alluminio con grondaia curva in silver metallizzato

Vantaggi di PREFALZ

Icona per i vantaggi

Versatilità nell’impiego

Dai tetti ad arco curvo alle estensioni complesse, ai tetti a cupola, ai classici tetti a due falde o alle grandi superfici di copertura.

Icona per i vantaggi

facile da lavorare e con una forte resistenza al carico

facile da lavorare anche a basse temperature esterne

Icona per i vantaggi

Protezione antincendio

Prefalz incombustibile (A1)

Icona per i vantaggi

Versatilità nell’impiego

Dai tetti ad arco curvo alle estensioni complesse, ai tetti a cupola, ai classici tetti a due falde o alle grandi superfici di copertura.

Icona per i vantaggi

facile da lavorare e con una forte resistenza al carico

facile da lavorare anche a basse temperature esterne

Icona per i vantaggi

Protezione antincendio

Prefalz incombustibile (A1)

Icona per i vantaggi

Sistema completo

gli accessori di sistema, ampi e coordinati, garantiscono sicurezza e longevità

Icona per i vantaggi

Numerose opzioni di design

è disponibile un’ampia gamma di colori standard e di superfici lisce e goffrate adatte al sistema completo PREFA.

Icona per i vantaggi

Ecologico

L’alluminio è riciclabile al 100% senza alcuna perdita di qualità

Icona per i vantaggi

Lunga tenuta

L’alluminio non arrugginisce

Icona per i vantaggi

Sistema completo

gli accessori di sistema, ampi e coordinati, garantiscono sicurezza e longevità

Icona per i vantaggi

Numerose opzioni di design

è disponibile un’ampia gamma di colori standard e di superfici lisce e goffrate adatte al sistema completo PREFA.

Icona per i vantaggi

Ecologico

L’alluminio è riciclabile al 100% senza alcuna perdita di qualità

Icona per i vantaggi

Lunga tenuta

L’alluminio non arrugginisce

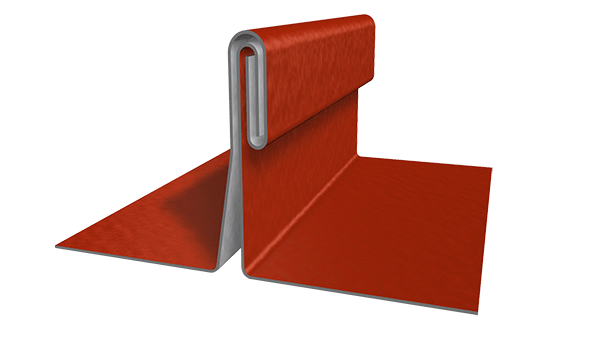

Dettagli aggraffatura

Per le coperture aggraffate, le lastre pre-profilate o bordate vengono ripiegate insieme creando una giunzione impermeabile. L’aggraffatura angolare viene utilizzata principalmente per le facciate e l’aggraffatura doppia per le coperture. Le due immagini seguenti mostrano le sezioni trasversali dell’aggraffatura doppia e angolare:

Sistemi di posa e tipi di copertura

I nastri PREFALZ, anche chiamati lastre, sono realizzati da lamiere a nastro su profilatori a rulli.

Queste lastre possono essere posate con graffette scorrevoli fino a una lunghezza di 12 metri. Con le opportune misure aggiuntive, è possibile anche avere lastre più lunghe. Le lunghe lastre permettono una posa facile, sicura ed economica della copertura. Le lastre possono avere sempre la stessa larghezza o, in casi particolari, larghezze diverse.

Le coperture a specchio e a lastre sono costituite da lastre interrotte da aggraffature trasversali. Vengono spesso utilizzate per edifici con carichi di vento particolarmente elevati o per motivi di progettazione.

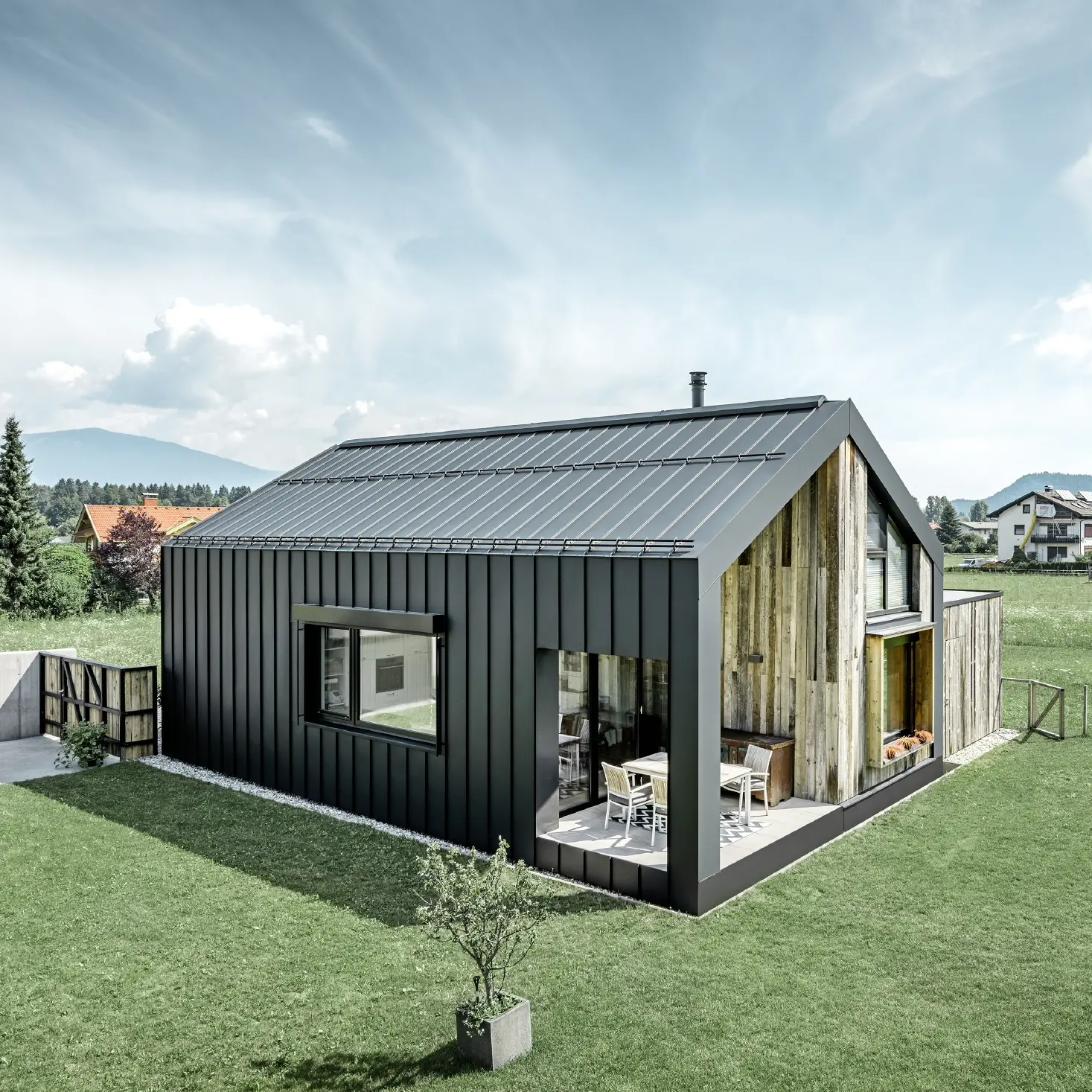

Casa unifamiliare con tetto a due falde, tetto e facciata rivestiti con il prodotto PREFALZ di PREFA in P.10 antracite. Anche le lastre della copertura si estendono ulteriormente sulla facciata. Una parte della facciata è rivestita in legno resistente agli agenti atmosferici.

Consiglio degli esperti: Per tetti piani con pendenza a partire da 3°

Le coperture rivestite con PREFALZ vantano un’eccellente stabilità e longevità. Il prodotto è indicato per tetti piani con pendenze* a partire dai 3° e si posa anche alle basse temperature.

* Osservare gli standard di settore e le normative commerciali specifiche del Paese.

Gamma dei colori PREFALZ

PREFALZ offre un’ampia gamma di colori standard, prevalentemente in qualità P.10, con 40 anni di garanzia sul colore. Il rivestimento colorato viene applicato e cotto in diverse fasi di lavorazione nel cosiddetto processo di coil coating. Questo rende lo strato di vernice malleabile e molto resistente agli agenti atmosferici.

Panoramica sui colori (20)

Colore

Designazione

~ RAL

01 Braun

P.10 marrone

7013

02 Anthrazit

P.10 antracite

7016

03 Schwarz

P.10 nero

9005

04 Ziegelrot

P.10 rosso cotto

8004

05 Oxydrot

P.10 rosso ossido

3009

06 Moosgrün

P.10 verde muschio

6005

07 Hellgrau

P.10 grigio chiaro

7005

08 Zinkgrau

P.10 grigio zinco

7030

10 Prefaweiß

P.10 bianco prefa

9002

11 Nussbraun

P.10 testa di moro

8019

17 Reinweiß

P.10 bianco puro

9010

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 grigio scuro

7043

43 Steingrau

P.10 grigio pietra

7031

12 Silbermetallic

silver metallizzato

9006

13 naturblank

alluminio naturale

23 Schwarzgrau

nero opaco

7022

45 Bronze

bronzo

7048

45 Bronze

P.10 bronzo

7048

46 Patina grün

P.10 patina verde

6027

47 Patina grau

patina grigio

7042

Attenzione

  • I valori RAL indicati sono puramente orientativi (~) e possono a volte discostarsi ampiamente dal colore originale PREFA e dalla percezione soggettiva del colore.
  • Soprattutto per i colori di qualità P.10, vista la struttura della superficie, è difficile definire un codice di colore preciso. Inoltre, i colori da Doga PREFA P.10 grigio pietra, P.10 marrone sahara, P.10 patina verde, rovere naturale, patina grigio, noce scuro e rovere grigio si ispirano a effetti cromatici naturali e presentano più tonalità di colori.
  • Nastri & lastre alluminio naturale: Le alterazioni dell’aspetto delle superfici provocate da operazioni di messa in opera e influssi ambientali non sono coperte dalla garanzia. Leggere attentamente il foglio delle istruzioni.
  • Potrebbero verificarsi differenze di colore con i colori metallici.
  • Per un’esatta individuazione del colore di elementi costruttivi complementari va quindi sempre preso a riferimento un campione originale.

Lasciati ispirare dai progetti di tetti già realizzati con PREFALZ

La tecnica dell’aggraffatura è il metodo di copertura classico per i tetti in metallo. Con questa tecnica è possibile rivestire l’intero involucro esterno, cioè il tetto e la facciata, creando un’immagine come da un unico stampo. La tecnologia consente un’ampia gamma di opzioni di design con lastre di larghezza uniforme o variabile e lastre coniche, oltre all’ampia scelta di colori.

PREFALZ viene utilizzato anche per tutti i dettagli, come le converse per comignolo, le copertine muretto, i bordi e molto altro ancora, sui tetti di piccolo formato PREFA.

Qui abbiamo riepilogato per te altri Consigli per scegliere la copertura del tetto giusta. Puoi trovare ulteriore ispirazione nella galleria di riferimento o nella galleria delle ristrutturazioni.

Hai altre domande sul tetto PREFALZ?

Dato il peso modesto, le tegole, scandole e scaglie PREFA e i pannelli FX.12 sono perfetti per la ricopertura di vecchi tetti. La posa sopra la copertura preesistente (ad esempio tegole bituminose o nastri bituminosi) può essere eseguita velocemente. I presupposti per una possibile ricopertura sono una sottostruttura integra, la giusta pendenza e il rispetto delle norme tecniche e delle regole strutturali!

Rispetto alle coperture in fibrocemento o realizzate con tegole tradizionali, le coperture PREFA presentano una differenza di rumorosità di soli 2 - 4 dBA, praticamente impercettibile dall'orecchio umano.

La distruzione del metallo per effetto di reazioni chimiche o elettrochimiche con l’ambiente circostante viene definita corrosione dei metalli. Il tipo più noto di corrosione è la ruggine del ferro.

Ai sensi della norma ÖVE/ÖNORM EN 62305-3, le coperture in metallo vengono considerate componenti naturali di un sistema parafulmine. I nastri di copertura PREFA (Prefalz e Falzonal) sono quindi consentiti come componenti naturali del dispositivo parafulmine e le parti più piccole PREFA (tegole, scandole, FX.12, scaglie) come dispositivi di captazione naturale del sistema parafulmine (installazione di un dispositivo parafulmine supplementare e collegamento a terra).

I prodotti per tetti e facciate PREFA (elementi di piccolo formatoPrefalz e doghe*) ai sensi della norma EN 13501-1 rientrano nella classe di reazione al fuoco "A1" – materiali incombustibili. La classe di reazione al fuoco A1 indica che i prodotti in alluminio non sono infiammabili.

* eccetto i prodotti nei colori noce scuro, rovere grigio e rovere naturale (classe di reazione al fuoco A2-s1, d0 - incombustibile).

Nel caso in cui, dopo una forte grandinata, la funzionalità della copertura non sia pregiudicata ma siano visibili evidenti danni estetici come ammaccature, ricordiamo che esiste la possibilità di assicurarsi anche contro questo tipo di danni oltre che contro quelli funzionali. Per assicurazioni già stipulate consigliamo quindi di verificare la validità anche per danni “solamente” estetici.

A causa del crescente numero di utilizzatori di telefoni cellulari, le richieste di schermature contro la radiazione elettromagnetica sono in costante aumento. Poiché qualsiasi collegamento radio richiede un dispositivo di rice-trasmissione, cresce il numero di pali di trasmissione nelle zone abitate.

I prodotti per tetti PREFA sono utilizzati per tetti piatti inclinati (inclinazione del tetto da 3° a 25° circa) e tetti spioventi (a partire da circa 25°).

Un tetto solare adatto a tutte le costruzioni di tetti. I fattori più importanti sono la statica del tetto, il manto di copertura, l’orientamento e la pendenza del tetto. Per i tetti piani o a bassa pendenza, i moduli fotovoltaici possono essere portati nella posizione ideale utilizzando supporti triangolari.

Informazioni tecniche su PREFALZ

Materiale

alluminio preverniciato, spessore 0,7 mm

Dimensioni standard

PREFALZ per tetti: 0,7×500 mm e 0,7×650 mm
nastro per lattoneria: 0,7×1000 mm

Peso

ca. 1,89 kg/m²
consumo effettivo di PREFALZ 500: ca. 2,3 kg/m²
consumo effettivo di PREFALZ 650: ca. 2,2 kg/m²

Pendenza minima del tetto*

3° (ca. 5%)

* Osservare le normative nazionali e gli standard di settore vigenti nel Paese di posa.

Sottostruttura e strato separatore

su tavolato (min. 24 mm di spessore); strato separatore se necessario

Fissaggio

graffetta fissa in acciaio inox e graffetta scorrevole come da requisiti statici

Attenzione: Si raccomanda di non usare i nastri PREFALZ insieme a nastri di alluminio colorati di altri produttori, ma anche insieme a nastri FALZONAL® apparentemente dello stesso colore, a causa delle diverse qualità della vernice e delle successive differenze nello sfarinamento. Solo in questo modo vi sarà possibile godersi una facciata dall’aspetto armonioso anche dopo molti anni. Ciò è da tenere presente anche per converse, attici ed altre parti.

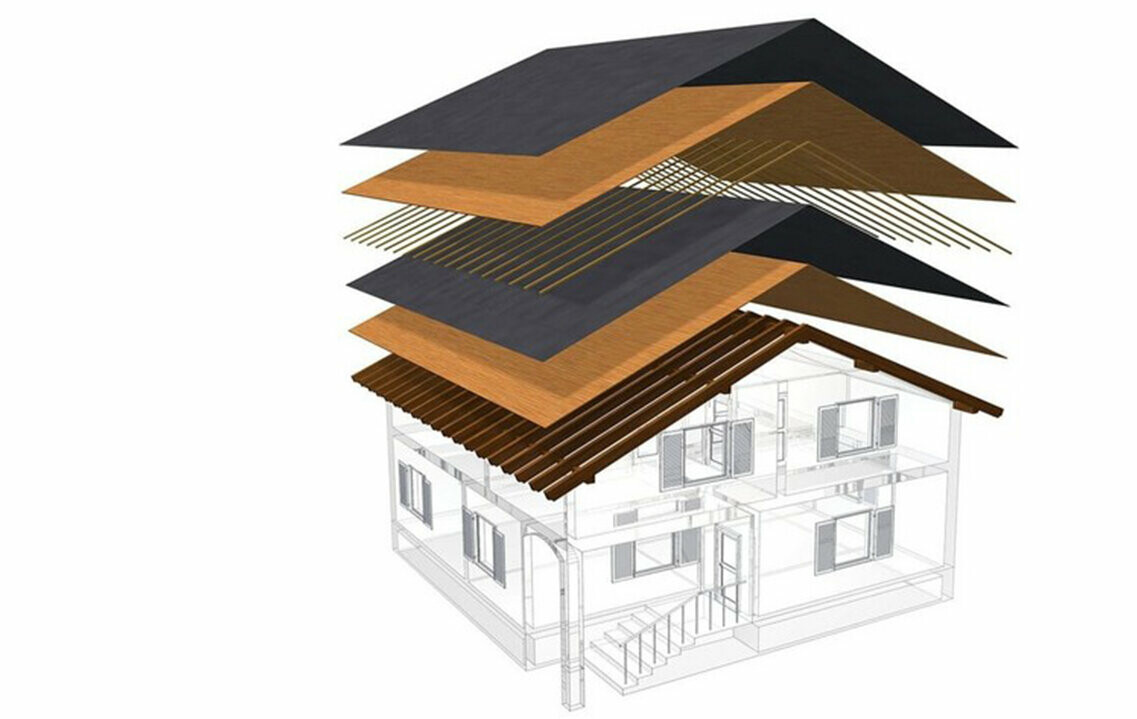

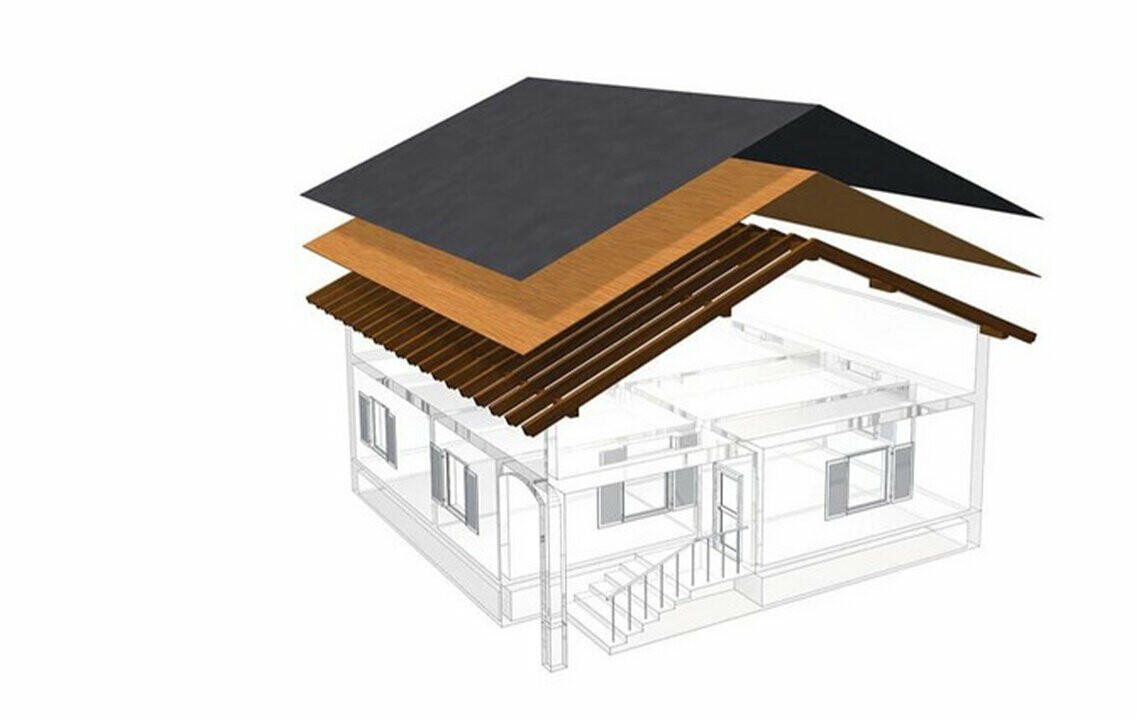

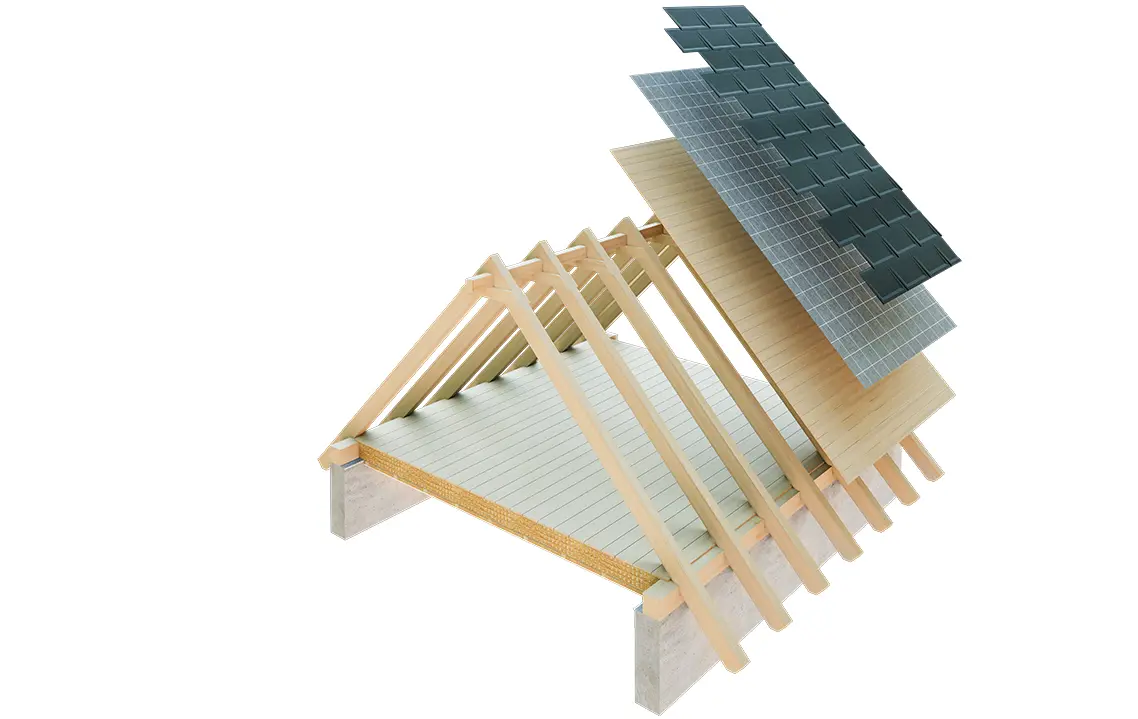

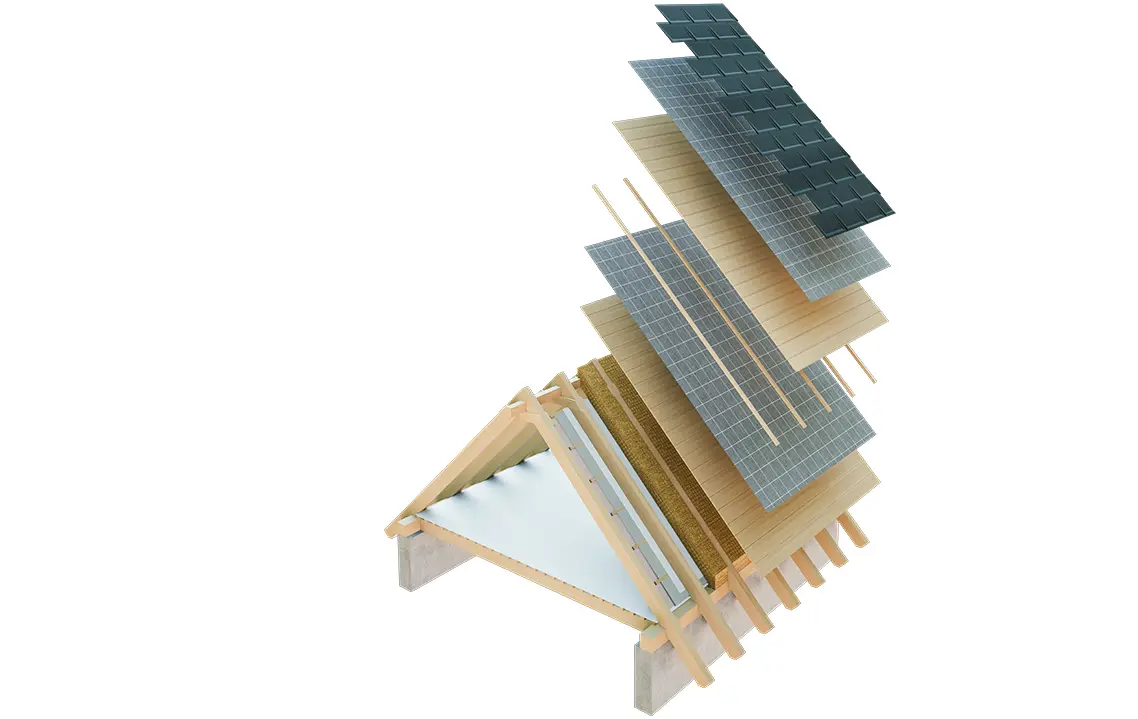

Stratigrafia del tetto

I tetti in alluminio PREFA sono progettati con una sottostruttura ventilata, in cui la copertura del tetto e la coibentazione risultano separate da un’intercapedine ventilata. Questo rende possibile per es. rimuovere nuovamente l’eventuale condensa.

Perlopiù, il manto di copertura è ventilato, come si può vedere nella prima figura. È però possibile ventilare anche l’intero sottotetto (seconda figura).

Strati separatori

Uno strato separatore posato direttamente sotto la copertura può svolgere una serie di compiti. La decisione se impiegare uno strato separatore e di quale tipo, andrebbe pertanto considerata già nella fase di progettazione.

Le funzioni degli strati separatori:

  • Proteggere dall’umidità le assi del tavolato o i pannelli in derivati del legno durante le fasi di lavorazione in cantiere.
  • Migliorare l’insonorizzazione (isolamento acustico).
  • Ridurre le piccole irregolarità della superficie del tavolato.
  • Migliorare le proprietà di scorrimento nel caso di dilatazioni dovute alla temperatura.
  • Proteggere la parte inferiore della copertura metallica da eventuali processi alcalini dannosi e da possibili interazioni dannose con le sostanze preservanti del legno.
  • Coadiuvare la funzione parapioggia della copertura e del sottotetto.

A seconda delle finalità dello strato separatore, si dovrà scegliere un prodotto idoneo consultandosi con il fabbricante del prodotto. Se si vuole posare uno strato separatore, ad esempio per migliorare l’insonorizzazione, si consiglia l’impiego di una membrana bituminosa più spessa e pesante (per es. BauderTOP UDS 3 NK o un prodotto equivalente). Qualora lo strato separatore debba servire "soltanto" a proteggere la sottostruttura durante la lavorazione in cantiere, sarà sufficiente una membrana bituminosa più sottile (per es. BauderTOP TS 40 NSK o un prodotto equivalente).

Consiglio degli esperti: PREFALZ 500 per tetti a falda unica

Nel caso di tetti a falda unica con copertura a doppia aggraffatura, può generarsi del rumore in caso di vento forte. In questo caso si consiglia l’utilizzo di PREFALZ con larghezza del nastro di 500 mm e l’installazione di una membrana bituminosa. Già in fase di progettazione della stratigrafia del tetto occorre tener conto di sufficienti misure di isolamento acustico.

Suggerimenti per la lavorazione delle aggraffature

La lunghezza dell’area di posa delle graffette fisse è di 1–3 metri a seconda della lunghezza delle lastre. La posizione dell’area di posa delle graffette fisse va scelta sostanzialmente in base alla pendenza del tetto (vedere la figura e la relativa tabella). Anche gli attraversamenti o la forma del tetto possono influenzare la posizione dell’area di posa delle graffette fisse. Le zone nelle quali la posizione dell’area di posa delle graffette è diversa devono essere separate con strisce di separazione.

Pendenza del tetto

Posizione dell’area del punto fisso*

> 3°-5° (> 5 %-9 %)

al centro della lastra

> 5°-10° (> 9 %-18 %)

nel terzo superiore della lastra

> 10°-30° (> 18 %-58 %)

nel quarto superiore della lastra

> 30° (> 58 %)

nell’estremità superiore della lastra

Accessori per tetti PREFALZ

Per il fissaggio di coperture aggraffate, utilizzare graffette di fissaggio con chiodi, viti o rivetti in acciaio inox. Per garantire un’adeguata trattenuta della neve, per le coperture aggraffate si utilizzano piastre fermaneve, compresi passatubi e rompighiaccio. Questi e altri accessori, come il sigillante per aggraffature PREFA, sono inclusi nel nostro sistema completo PREFA.

Per un elenco completo e dettagliato dei prodotti accessori, consultare il nostro listino prezzi (solo per le aziende produttrici).

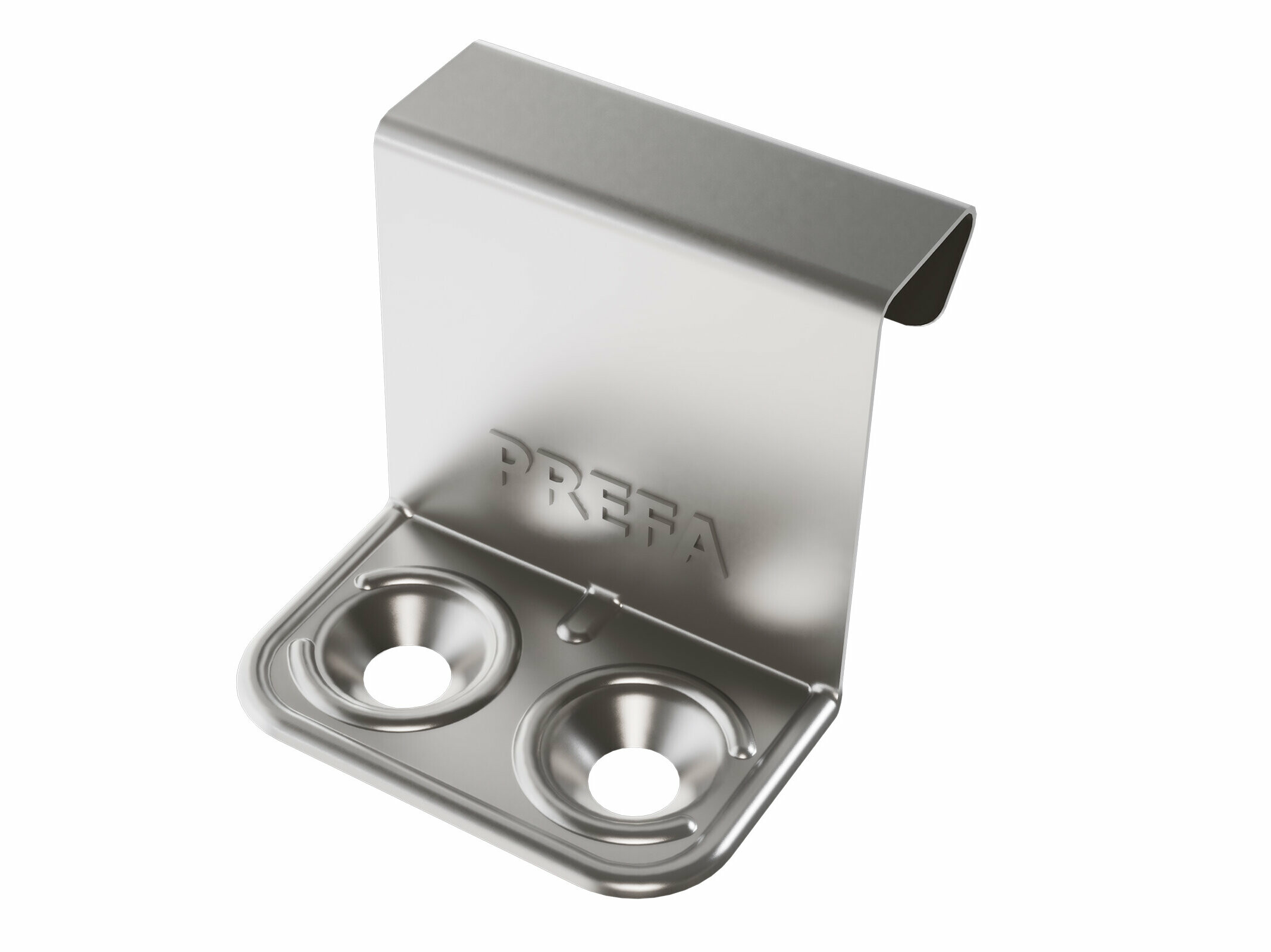

Graffetta fissa in acciaio inox (avvitata)

Non utilizzare sulla facciata in combinazione con le viti speciali per sottostrutture in alluminio e acciaio!

Graffetta scorrevole in acciaio inox (avvitata)

Lunghezza delle lastre fino a 12 m. Non utilizzare sulla facciata in combinazione con le viti speciali per sottostrutture in alluminio e acciaio!

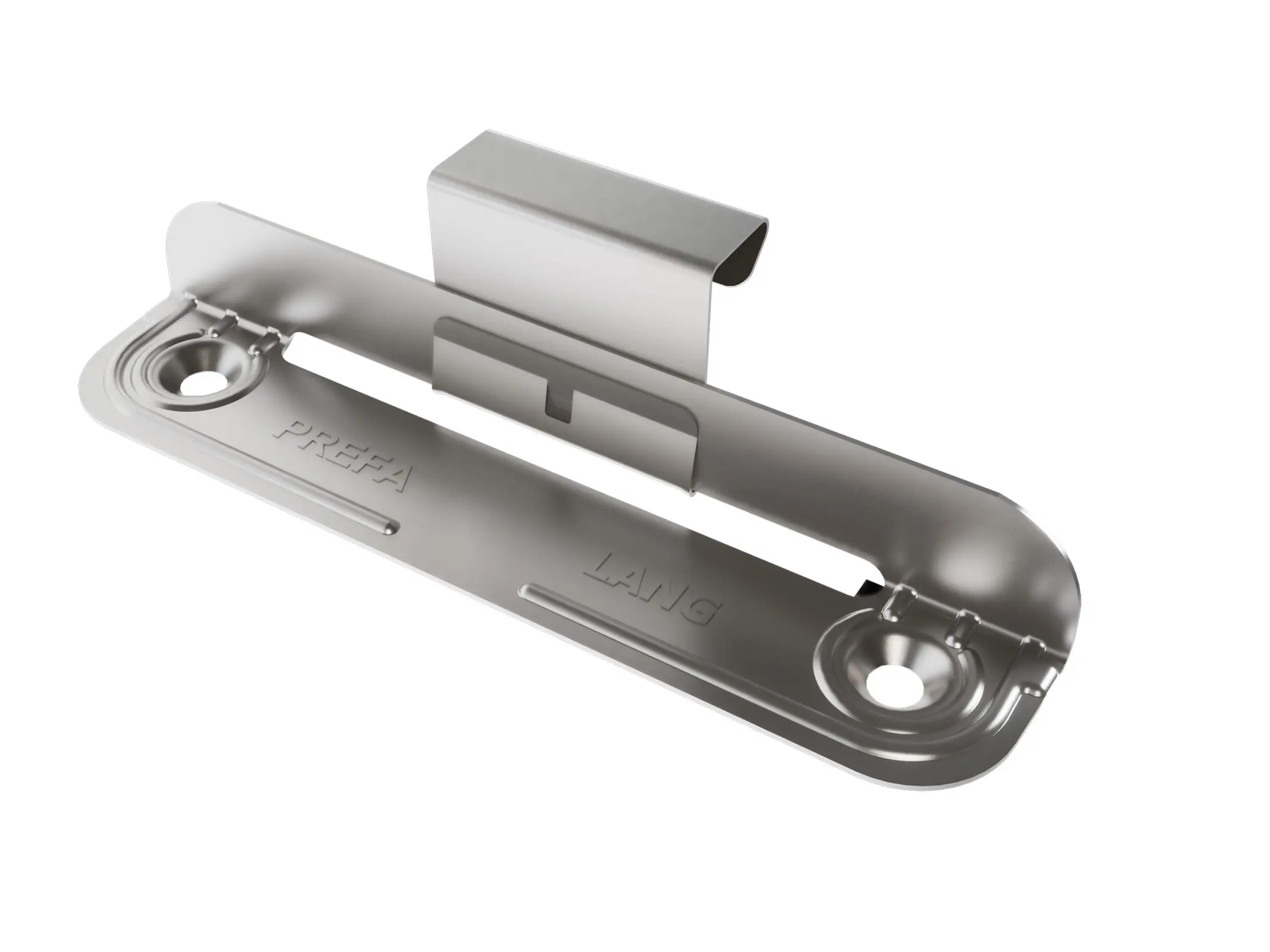

Graffetta scorrevole maggiorata in acciaio inox (avvitata)

Lunghezza delle lastre da 12 m a 15 m. Non utilizzare sulla facciata in combinazione con le viti speciali per sottostrutture in alluminio e acciaio!

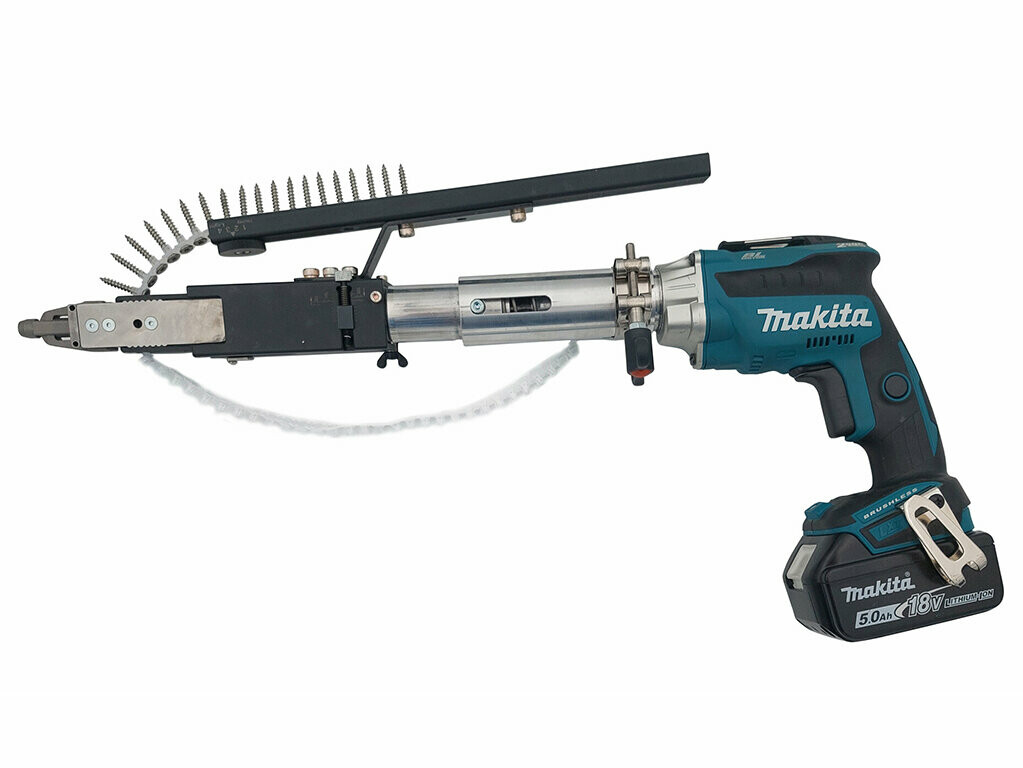

Avvitatore a caricatore per graffette di fissaggio

incl. attacco per viti a caricatore, per un montaggio più rapido

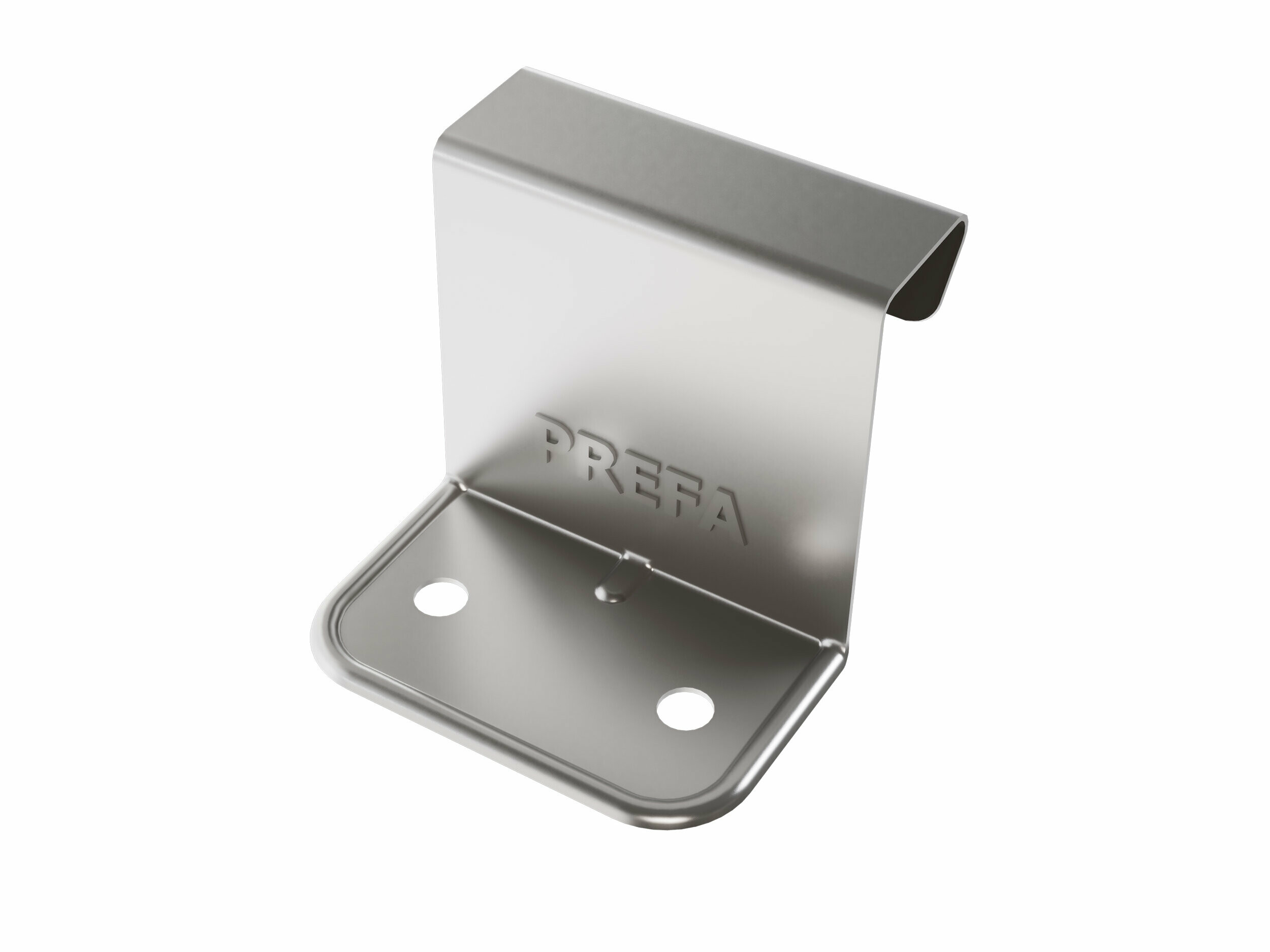

Niro Winkelstehfalzhaft von PREFA

Graffetta fissa in acciaio inox (inchiodata)

-

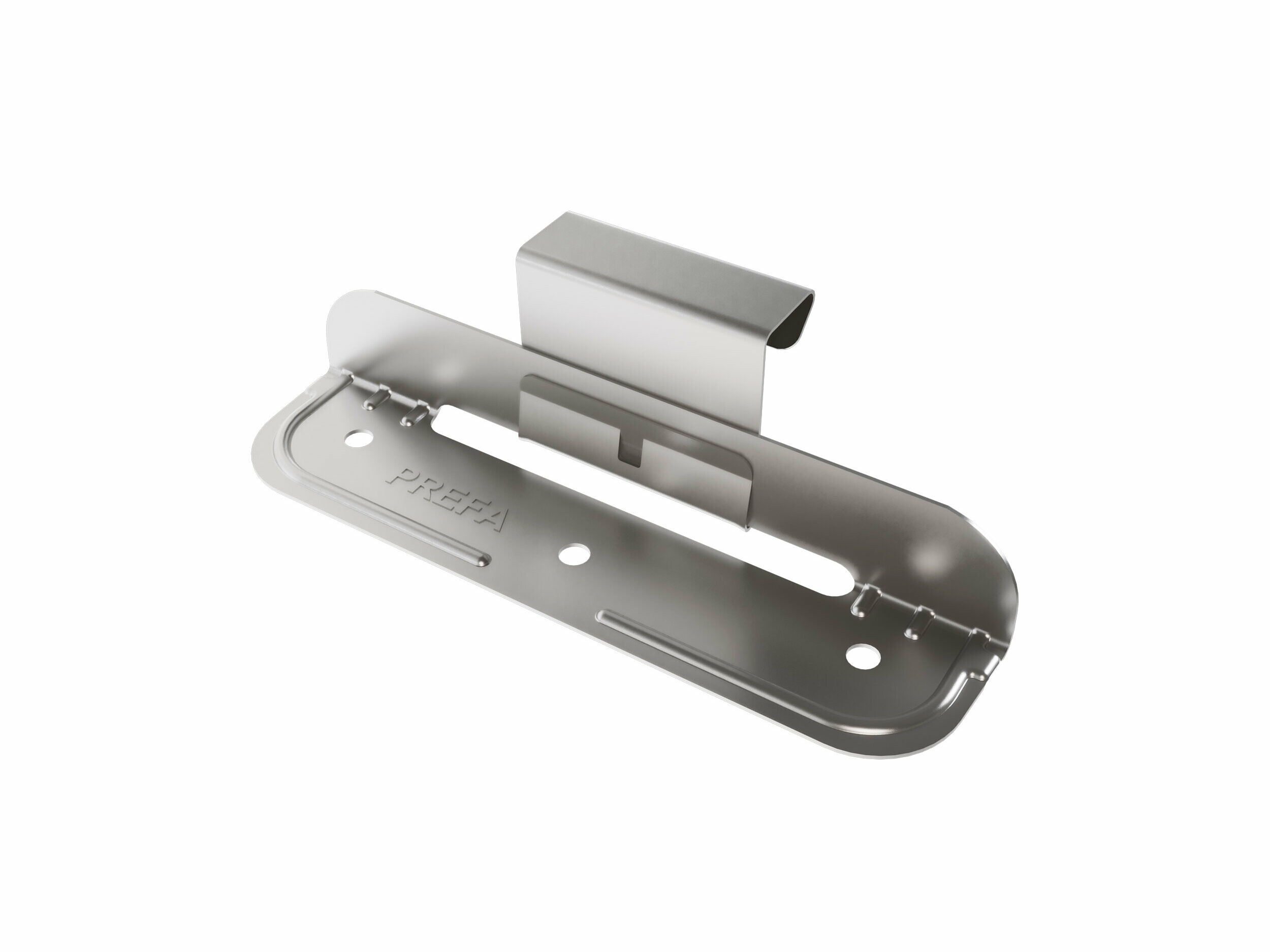

Niro Winkelschiebehaft von PREFA

Graffetta scorrevole in acciaio inox (inchiodata)

Per lastre lunghe fino a 12 m su coperture di alluminio

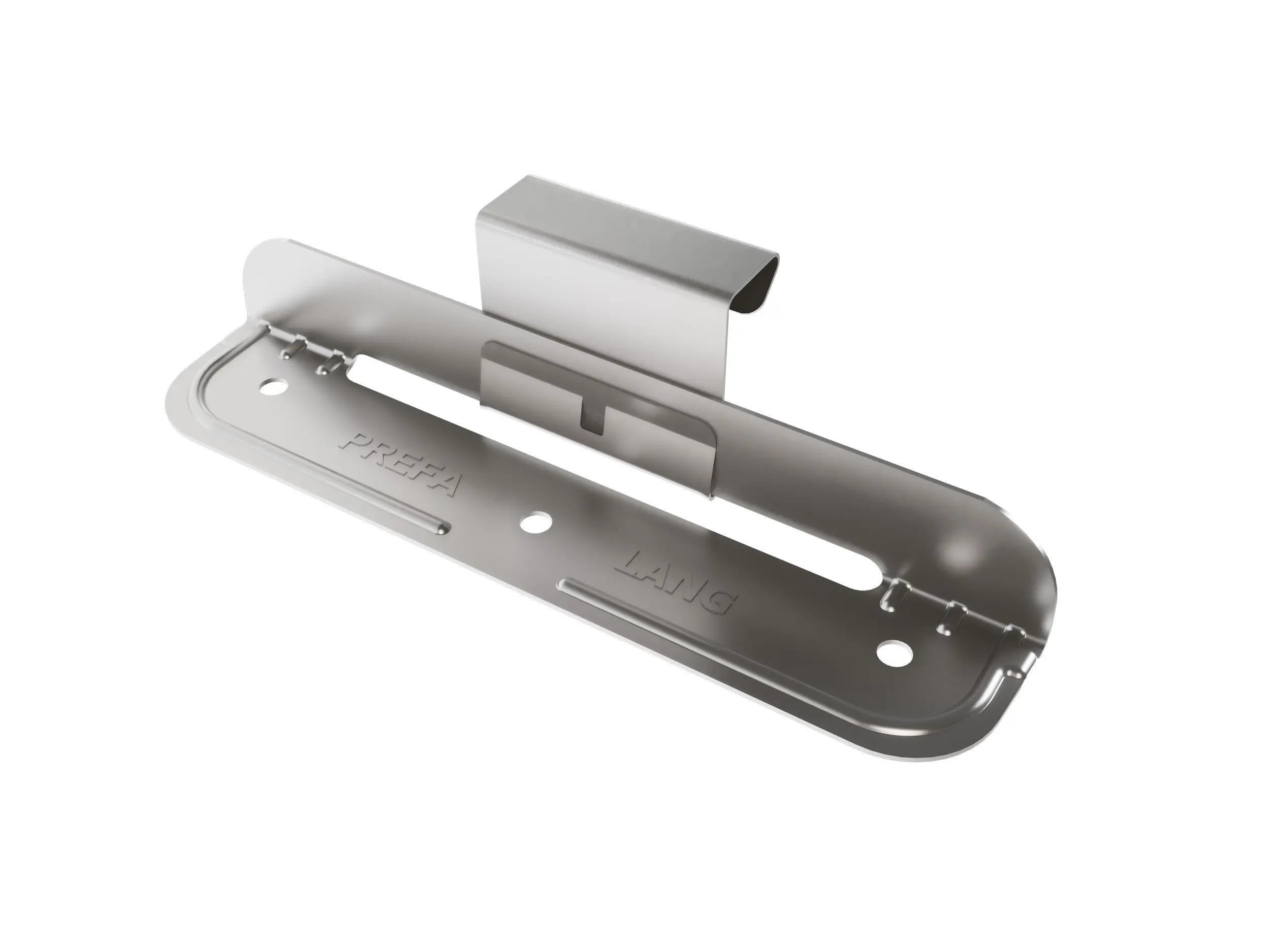

Darstellung des PREFA Niro Winkellangschiebehaft genagelt, ein Zubehörteil aus Edelstahl, das für die Befestigung von PREFALZ Produkten verwendet wird. Es zeigt eine robuste Metallkonstruktion mit Langlöchern zur flexiblen Montage und einer Klemme für die sichere Befestigung der Dach- oder Fassadenpaneele.

Graffetta scorrevole maggiorata in acciaio inox (inchiodata)

Per lastre lunghe da 12m a 15m su coperture di alluminio

Graffetta a v fissa in acciaio inox

-

Graffetta a v scorrevole in acciaio inox

Per lastre lunghe fino a 12m su coperture di alluminio

Gel sigillante per aggraffature

In cartuccia o in sacchetto di alluminio

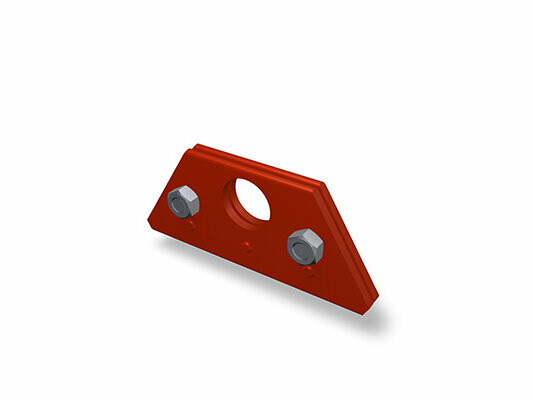

Piastra fermaneve a tubo singolo

Per tubi Ø 28 mm

Piastra fermaneve a doppio tubo

Per tubi Ø 28 mm

Piastra fermaneve con asola oblunga

Per tubi Ø 28 mm

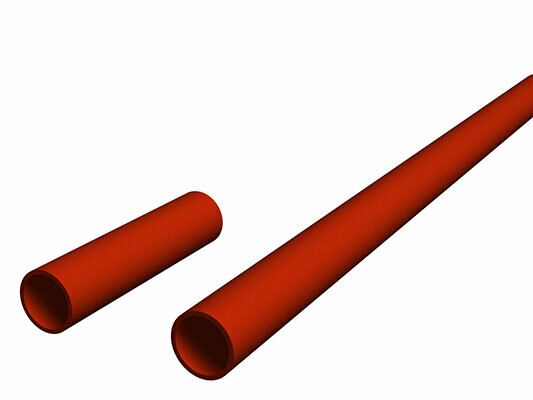

Tubo

Per piastre fermaneve; 28 × 2 × 3.000 mm,

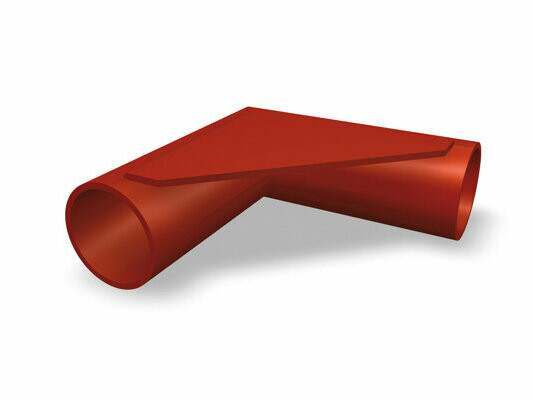

Raccordo angolare 90°

Per tubo 28 × 2 mm

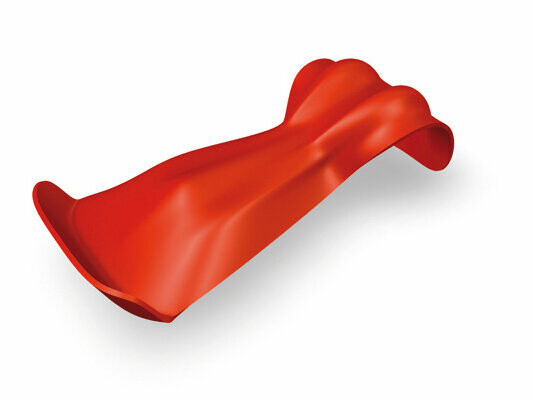

Rompighiaccio

Per tubo 28 × 2 mm

Staffa sunny

Per tutti gli elementi PREFA di piccolo formato e i sistemi aggraffati

Staffa PREFALZ Vario

Indicato per elementi PREFA a doppia aggraffatura aventi un’altezza dell’aggraffatura di 25 mm. Disponibile con e senza slitta di collegamento. Adatta esclusivamente alla posa dei binari PREFA, non compatibile con altri prodotti.

Staffa per griglie pedonabili per tetti aggraffati

Pendenza del tetto: 5°-55°

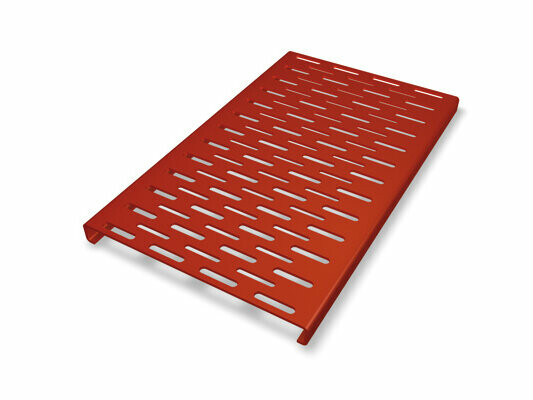

Griglia pedonabile per tetti aggraffati

250 × 1.200 mm, 250 × 800 mm, 250 × 600 mm, Verifiche effettuate in conformità alla norma EN 516‑1‑A

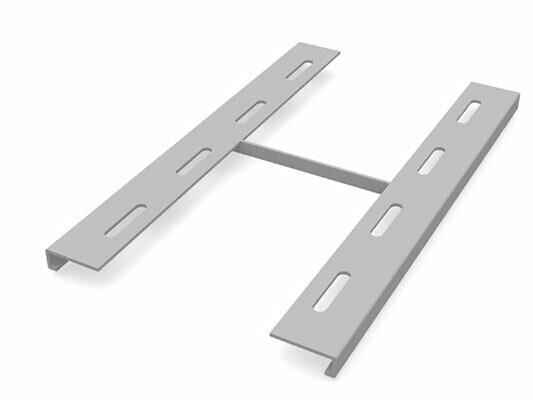

Giunto per griglia pedonabile

-

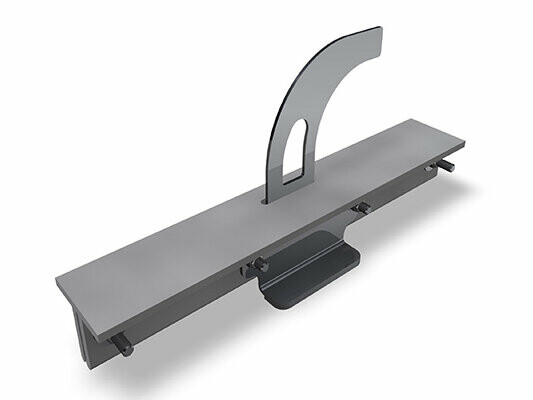

Staffa di sicurezza anticaduta conforme alla norma EN 517 – B SDH industry 31

Testata per assicurare 2 persone

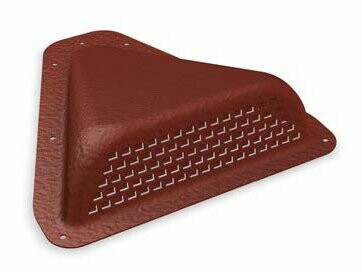

Bocchetta di aerazione

Da rivettare e incollare, sezione di ventilazione: ca. 30 cm²

Tubo torretta di aerazione

Ø 100 mm, Ø 120 mm inclusi guarnizione EPDM e cappuccio

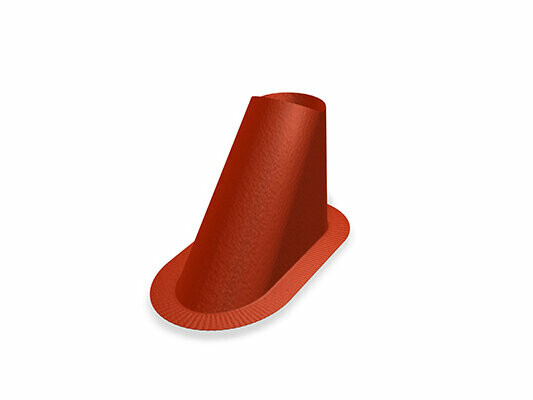

Conversa per torretta di aerazione per tetti aggraffati (da incollare)

Pendenza del tetto: 3°-52°

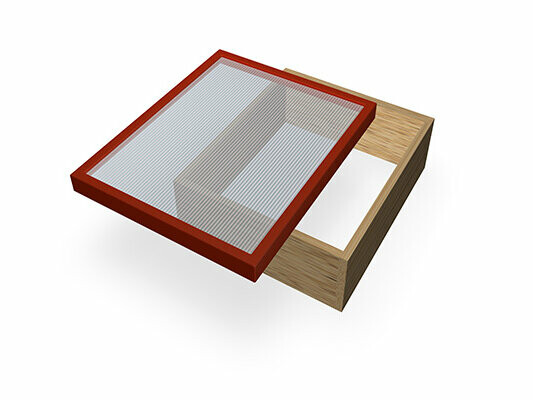

Passo uomo e cornice in legno

Pendenza del tetto: a partire da 12°

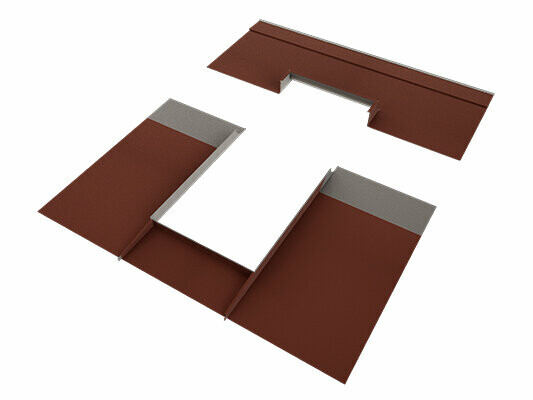

Set scossaline prefalz per finestre per tetto

Disponibile in molte dimensioni

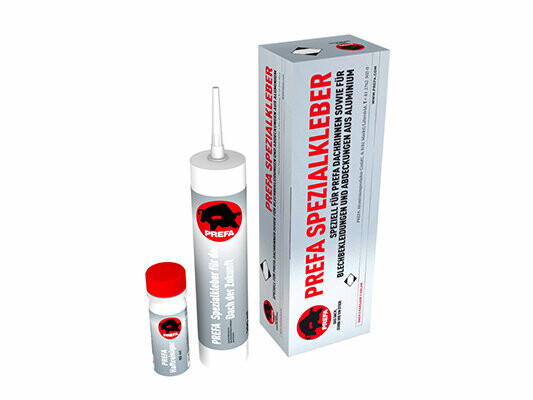

Kit colla speciale

Contenuto: 1 cartuccia di colla speciale PREFA (290 ml), 1 barattolo di solvente per pulizia (60 ml), 1 carta abrasiva, 1 panno per pulizia, 2 ugelli
