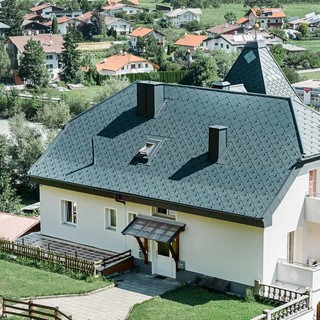

Tetto a padiglione con cupola e torre, rivestito con scaglie a rombo in alluminio 44 x 44 in antracite.

Scaglia 44 x 44

Peso contenuto, massima efficienza: la scaglia a rombo 44x44 permette un montaggio rapido e conveniente.

+6
continua a leggere

La scaglia PREFA nel grande formato 44 × 44 rilancia un forte impulso creativo. La dimensione ampia accentua il design di ogni edificio combinando forme tradizionali e accenti moderni, oltre a proteggerlo e a donargli lunga vita. La nuova scaglia PREFA convince per il peso contenuto e per la facilità d'uso: i listelli di fissaggio integrati permettono una posa rapida e ottimizzata degli elementi per tetto e facciata.

  • Resa estetica ottimale
  • Nuovo sistema di montaggio – listello di fissaggio integrato e posa più rapida
  • Ottimizzazione del sistema
  • Disponibile in 10 colori standard (finitura superficiale Standard goffrata)
  • disponibile anche in versione liscia

Panoramica sui colori (10)

Il prodotto è disponibile nei seguenti colori

Colore

Designazione

~ RAL

01 Braun

P.10 marrone

7013

02 Anthrazit

P.10 antracite

7016

03 Schwarz

P.10 nero

9005

04 Ziegelrot

P.10 rosso cotto

8004

05 Oxydrot

P.10 rosso ossido

3009

06 Moosgrün

P.10 verde muschio

6005

07 Hellgrau

P.10 grigio chiaro

7005

11 Nussbraun

P.10 testa di moro

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 grigio scuro

7043

43 Steingrau

P.10 grigio pietra

7031

Attenzione

  • I valori RAL indicati sono puramente orientativi (~) e possono a volte discostarsi ampiamente dal colore originale PREFA e dalla percezione soggettiva del colore.
  • Soprattutto per i colori di qualità P.10, vista la struttura della superficie, è difficile definire un codice di colore preciso.
  • Alluminio naturale: Le alterazioni dell’aspetto delle superfici provocate da operazioni di messa in opera e influssi ambientali non sono coperte dalla garanzia. Leggere attentamente il foglio delle istruzioni.
  • Potrebbero verificarsi differenze di colore con i colori metallici.
  • Per un’esatta individuazione del colore di elementi costruttivi complementari va quindi sempre preso a riferimento un campione originale.

Dati tecnici

Material

alluminio preverniciato, spessore 0,7 mm

Superficie standard

goffrato

Dimensioni

437×437 mm (copertura utile), cioè ca. 5 pz./m²

Peso

ca. 2,6 kg/m²

Pendenza minima del tetto

12° (ca. 21%): lunghezza di falda fino a 7 m
14° (ca. 25%): lunghezza di falda 7–12 m
16° (ca. 29%): lunghezza di falda oltre i 12 m

Sottostruttura e strato separatore*

Su tavolato (min. 24 mm di spessore); a partire da un carico regolare di neve di 3,25 kN/m² o nelle categorie di esposizione 0, I e II (secondo l’Eurocodice) è obbligatoria l’installazione su tavolato con membrana bituminosa.

* Osservare le normative nazionali e gli standard di settore vigenti nel Paese di posa.

Fissaggio standard

diretto, 4 chiodi zigrinati PREFA per scaglia per tetto e facciata 44×44 (cioè 20 chiodi zigrinati PREFA al m²)

Accessori

PREFA grondalina per scandole, scaglie, FX.12 e R.16

1800 × 158 × 1,00 mm, preforata

PREFA Scaglia di partenza per scaglie 44

1,48 pz/m

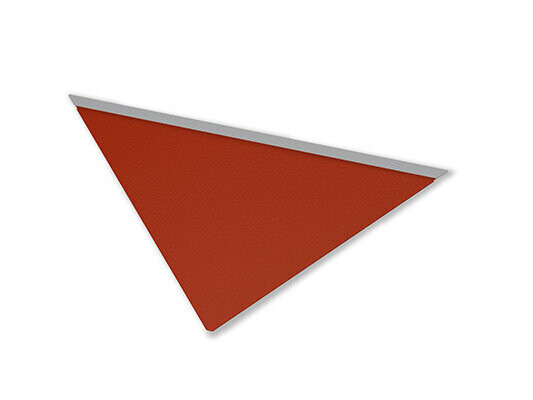

PREFA scaglia finale per scaglia 44

1,8 pz/m

PREFA sottopiastra

Lunghezza = 660 mm, larghezza = 125 mm

PREFA lamiera forata di ventilazione

125 × 2.000 × 0,70 mm, con fori rotondi Ø 5/7 mm

PREFA grondalina standard

230 × 2.000 × 0,70 mm

PREFA mantovana

95 × 2.000 × 0,70 mm, con nastro adesivo

PREFA compluvio con ripiega di sicurezza

3.000 mm, con doppia aggraffatura ripiegata

PREFA bocchetta per aerazione

Da fissare con rivetti, sezione di ventilazione ca. 30 cm²

PREFA copricolmo/displuvio

500 × 1,00 mm

Testa per copricolmo

PREFA copricolmo ventilato

3.000 × 1,00 mm, 1.200 × 1,00 mm, copricolmo ventilato autoportante per tetti ventilati

Testa per copricolmo ventilato

PREFA passo uomo

Misura interna 595 × 595 mm, pendenza del tetto < 12°, completo di telaio in legno, barra estensibile con copiglia elastica e pannello trasparente alveolare da 6 mm

PREFA conversa per lucernari Velux

disponibile in diverse misure

PREFA conversa per lucernari Roto

disponibile in diverse misure

PREFA gradino singolo

Costituito da due basi di fissaggio, guarnizione di tenuta e gradino, incluso materiale di fissaggio, adattabile a pendenze comprese tra 12° e 60°. Conforme a DIN EN 516-1-A

PREFA staffe per griglia pedonabile

250 mm, pendenza del tetto 5°-55°

PREFA staffa per griglia pedonabile su due basi di fissaggio

360 mm, pendenza del tetto 12°-55°

PREFA griglia pedonabile

250 × 420 mm 250 × 600 mm 250 × 800 mm 250 × 1200 mm 360 × 800 mm 360 × 1.200 mm

Giunto per griglia pedonabile

PREFA staffa di sicurezza confrome norma EN 517B

PREFA staffa di sicurezza confrome norma EN 517 B su basi di fissaggio

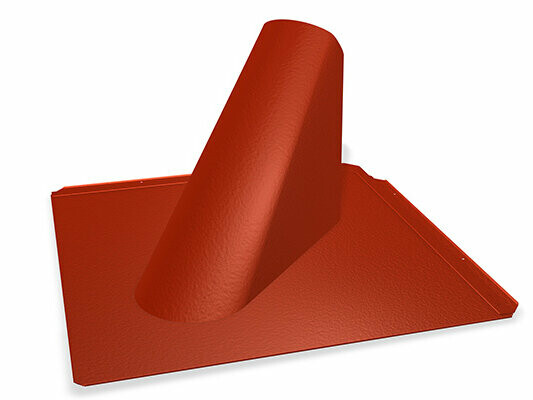

PREFA conversa torretta ventilazione per scaglia 44

per tubi ø 80–125 mm e pendenze del tetto di 12°–52°

PREFA conversa universale 2 pezzi

per tubi Ø 40 - 120 mm, pendenza del tetto 12° - 52°

PREFA calotta di aerazione

pendenza del tetto > 12°, Ø 100 mm

PREFA tubo torretta di aerazione

Ø 100 mm, Ø 120 mm, converse inclusa guarnizione EPDM e cappuccio

PREFA guarnizione per fori Ø 100

Ø 100 – 130 mm, manicotto elastico EPDM per fori passanti

PREFA staffa fermaneve a triplo tubolare esagonale

con 3 fori

PREFA tubolare fermaneve a sezione esagonale

3.000 mm 25/25

PREFA artiglio rompighiaccio

Profilo di montaggio incl. materiale di fissaggio per sistema paraneve

Testa di chiusura per sistema fermaneve

PREFA staffa fermaneve per legno tondo

300 × 246 mm, per tronchi Ø 140 mm

PREFA cappello camino

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

PREFA Profilo piatto in alluminio

PREFA lamiera forata di ventilazione

con fori quadrati da 6 mm, nei colori marrone/antracite e grigio chiaro/grigio chiaro, dimensioni: 1,00 × 250 mm e 1,00 × 333 mm

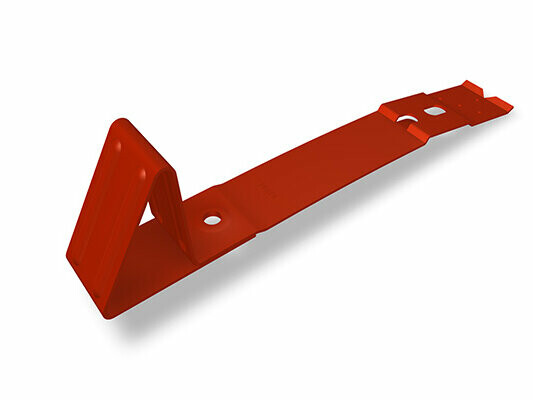

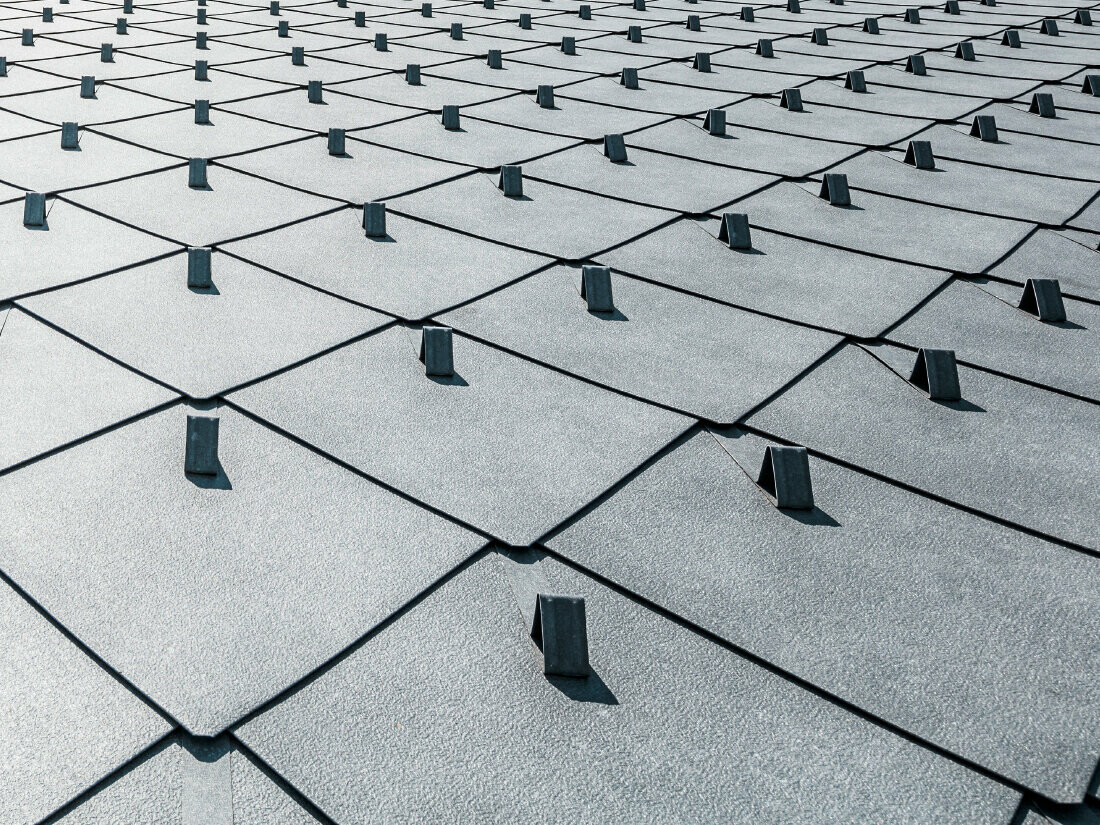

PREFA nasi fermaneve per scaglie 44
