Photovoltaikanlagen erfreuen sich seit einigen Jahren immer größerer Beliebtheit.

Jedes Jahr steigt die installierte Leistung weiter an, vor allem in Hinblick auf den immer größeren Wunsch nach Energieunabhängigkeit.

Selbstverständlich werden auch PREFA Dächer mit diesen Energiegewinnungsflächen ausgestattet. Zu diesem Zweck steht dem Handwerker eine Reihe von Befestigern zur Verfügung. Grundsätzlich ist zu sagen, dass unsere Produktpalette mit den Jahren gewachsen ist und es somit mehrere Solarhalter zur Befestigung (Unterkonstruktion) von PV-Anlagen auf PREFA Dächern gibt.

Dr. Konrad Hanf erklärt die Besonderheiten des PREFA Solarmontage-Systems

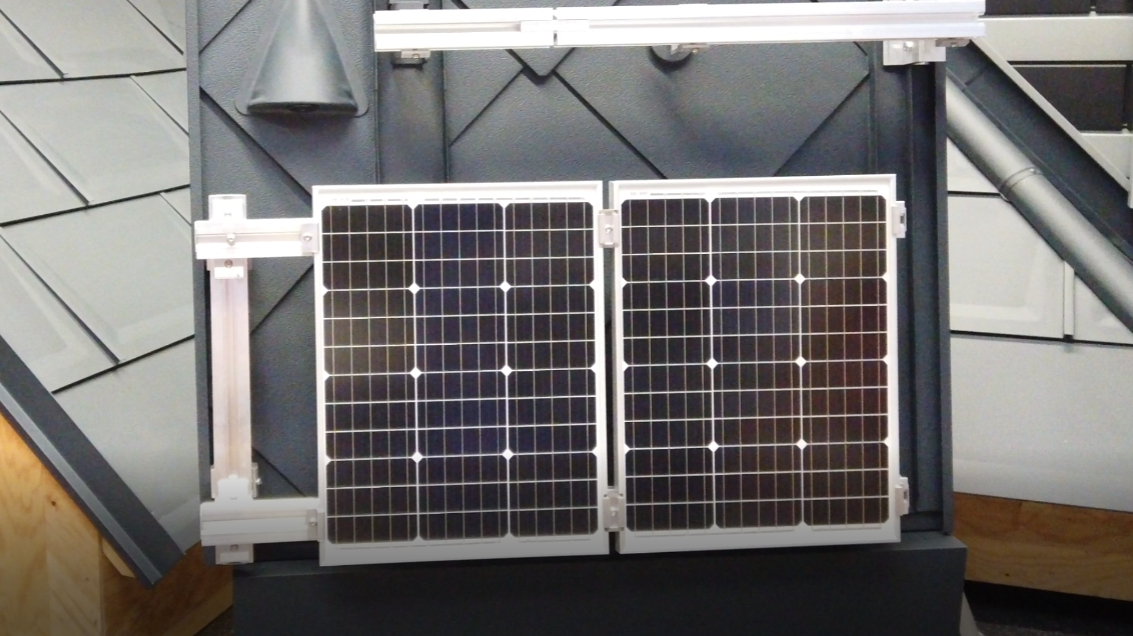

PREFA Solar-Montagesystem

Wechselt mit uns auf die Sonnenseite: Mit der Photovoltaik-Unterkonstruktion können Solaranlagen sicher auf dem PREFA Dach befestigt werden. Unser Kollege, Dr. Konrad Hanf vom technischen Innendienst, erklärt die Besonderheiten und Montagemöglichkeiten des PREFA Solar-Montagesystems, sowie die Anwendungsmöglichkeiten und Funktionalität der einzelnen Elemente.

Dachplatte Schalung

Dachplatte Lattung

R.16, Dachschindeln, Dachrauten, FX.12

PREFALZ, FALZONAL

Solarhalter

Solarhalter Sunny

Solarhalter Sunny Spezial

Solarhalter Vario/Fix

Solarhalter PREFALZ Vario

Experten-Tipp

Darüber hinaus erwähnen wir gerne, dass es für unsere Solarhalter natürlich auch das passende Schienensystem inkl. Zubehör zur Modulmontage gibt, das umfassende Komplettsystem also.

Mit dem PREFA Solarhalter inkl. entsprechender Abdeckkappe hat alles begonnen. Als Untergrund dient dem PREFA Solarhalter eine Vollschalung. Befestigt wird er mit je 2 Stk. 220 mm (oder 2 x 120 mm) Schrauben direkt in die Tragkonstruktion. Falls genau über den Sparren die große Dachplattenrille bzw. ein Falz liegt, ist eine Unterlagsplatte einzubauen oder der Solarhalter Sunny Spezial.

Hinweis: In den Anfängen der PV-Montage wurden die Montageschienen zumeist noch von unten mittels Hammerkopfschrauben an den Solarhalter befestigt.

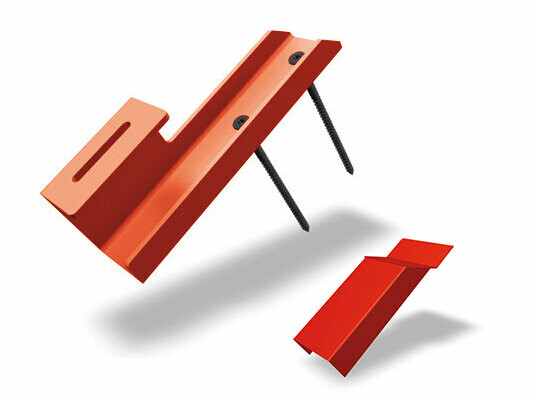

Solarhalter für Photovoltaikanlagen auf PREFA Dächern inklusive Abdeckkappe

Der PREFA Solarhalter Sunny wurde für die Montage am PREFALZ Doppelstehfalzdach entwickelt. Bei diesem System ist die Längsdehnung der Doppelstehfalzbahn gegeben. Die 12 x 350 mm Edelstahlschraube wird ebenfalls direkt in den Sparren geschraubt. Und durch die Vorbereitung der Schraubstelle (Langloch ausschneiden + aufbördeln) ist ein fachgerechter Anschluss sichergestellt. Abschließend wird die Abdeckkappe mit dem PREFA Spezialkleber an die Dacheindeckung befestigt. Eine weitere Anwendung wäre bei PREFA Dachplatte auf Lattung, da die Abdeckkappe lediglich eine dichtende Funktion hat und nicht kraftschlüssig am Untergrund befestigt wird.

Solarhalter Sunny von PREFA auf Doppelstehfalz in Ziegelrot montiert

Unser PREFA Solarhalter Vario bzw. Fix stellt die neueste Generation der PREFA Befestiger dar. Bereits mit der Anbindungsmöglichkeit für die starke PREFA Profilschiene ausgestattet, wird der Solarhalter Vario/Fix ebenfalls durch eine Vollschalung in der Regel in den Sparren geschraubt. Deshalb in der Regel, da es beim Solarhalter Vario/Fix auch die Möglichkeit gibt, direkt in die Schalung zu schrauben. Grundvoraussetzungen dafür sind eine geschraubte, min. 30 mm starke Vollschalung und dass nur maximal ein Befestiger im Zwischensparrenfeld gesetzt wird. Die Befestigung erfolgt hier ebenfalls mit den bekannten 2 x 220 mm (2 x 120 mm) Schrauben in den Sparren. Für die Schalungsbefestigung werden 6 Stk. 5 x 40mm Schrauben verwendet. Falls genau über den Sparren die große Dachplattenrille bzw. ein Falz liegt, ist eine Unterlagsplatte einzubauen.

Hinweis: Der PREFA Solarhalter Vario/Fix ist aufgrund seiner schlanken Grundplatte ideal für die flexible Befestigung am PREFA Kleinformat geeignet.

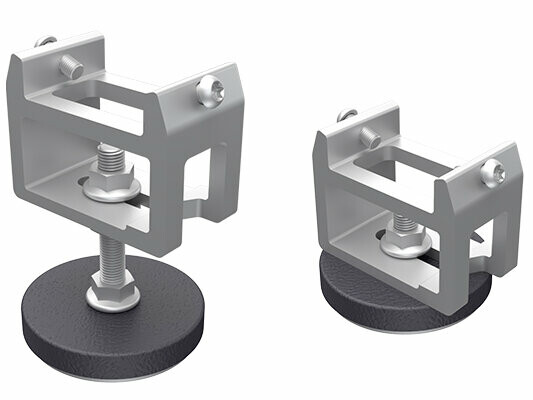

Die PREFA Solarhalter Vario und Fix, zur sicheren Montage von Photovoltaikanlagen auf PREFA Dächern.

Der PREFA Solarhalter Sunny Spezial wurde für die Montage auf der PREFA Dachplatte entwickelt. Liegt genau über dem Sparren (=Montagebereich der Stockschraube) eine Überlappungs- oder Mittelwelle der PREFA Dachplatten, so kann anstelle des Einbaues einer Unterlagsplatte der PREFA Sunny Spezial zum Einsatz kommen. Die 12 × 350 mm Edelstahlschraube wird direkt in den Sparren geschraubt.

Hinweis: Wenn die Gummidichtung nicht am glatten Schaft der Stockschraube sitz, sondern am M12-Gewinde, sind zusätzlich Maßnahmen zur Abdichtung zwischen Schraube und Gummidichtung erforderlich.

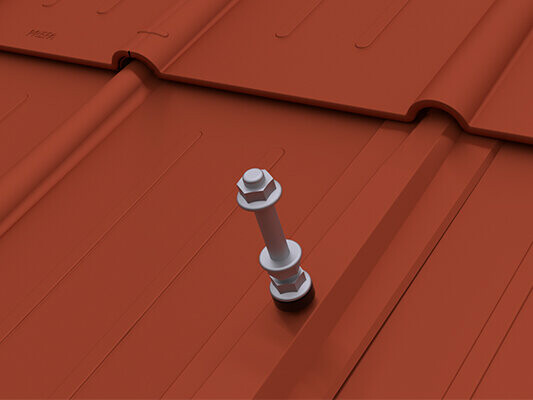

Solarhalter Sunny Spezial von PREFA auf der Rille der PREFA Dachplatte montiert

Der PREFA Solarhalter PREFALZ Vario ist für Doppelstehfalzdeckungen (PREFALZ und FALZONAL) mit einer Falzhöhe von 25 mm geeignet und wird ebenfalls mit der starken Profilschiene verbaut. Er ermöglicht eine durchdringungsfreie und benutzerfreundliche Montage direkt auf dem Doppelstehfalz und ist somit auch für Dachkonstruktionen wie z. B. Aufsparrendämmung geeignet. Die variable Aufnahme des Schienenhalters ermöglicht eine genaue Höhenjustierung der Schiene und dient zum Ausgleich von möglichen Unebenheiten der Dachunterkonstruktion.

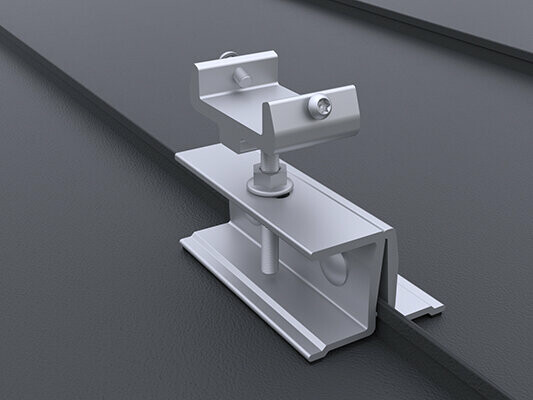

Solarhalter PREFALZ Vario auf dunklem Doppelstehfalz geklemmt, zur Befestigung von Photovoltaik auf Falzdächern

Planung

Bei der Planung von PV-Systemen empfiehlt es sich, einige Gedanken in die Tragkonstruktion zu investieren. Sie als Profi wissen, dass es immer wieder Sonderfälle gibt, und zu diesem Zweck möchten wir folgende Denkanstöße geben:

  • Sofern es die Planung zulässt, empfiehlt es sich, die Sparren in einem Abstand zu planen, welcher einem Vielfachen der Dacheindeckung entspricht (z.B. bei PREFA Dachplatte 600/900/1200 mm). Damit ersparen Sie sich bei richtiger Montage der Saumstreifen den Einbau zusätzlicher Unterlagsplatten.
  • Im alpinen Bereich erfreuen sich Aufsparrendämmsysteme immer größerer Beliebtheit. Hier ist unbedingt zu klären, ob bei nicht hinterlüfteten Konstruktionen die oberste Schicht des Dämmsystems die Punklasten aushält. Bei großen Dämmstärken mit Hinterlüftung ist man schnell mit der Schraubenlänge am Ende. Hier empfehlen wir, mit dem Statiker/Zimmerer die Konterlattungsdimension zu erhöhen und die Befestigung dieser so zu dimensionieren, dass die zusätzlichen Horizontallasten aufgenommen werden können. Somit kann bequem in die Konterlatte geschraubt werden.

Darüber hinaus erwähnen wir gerne, dass es für unsere Solarhalter natürlich auch das passende Schienensystem inkl. Zubehör zur Modulmontage gibt.

Experten-Tipp

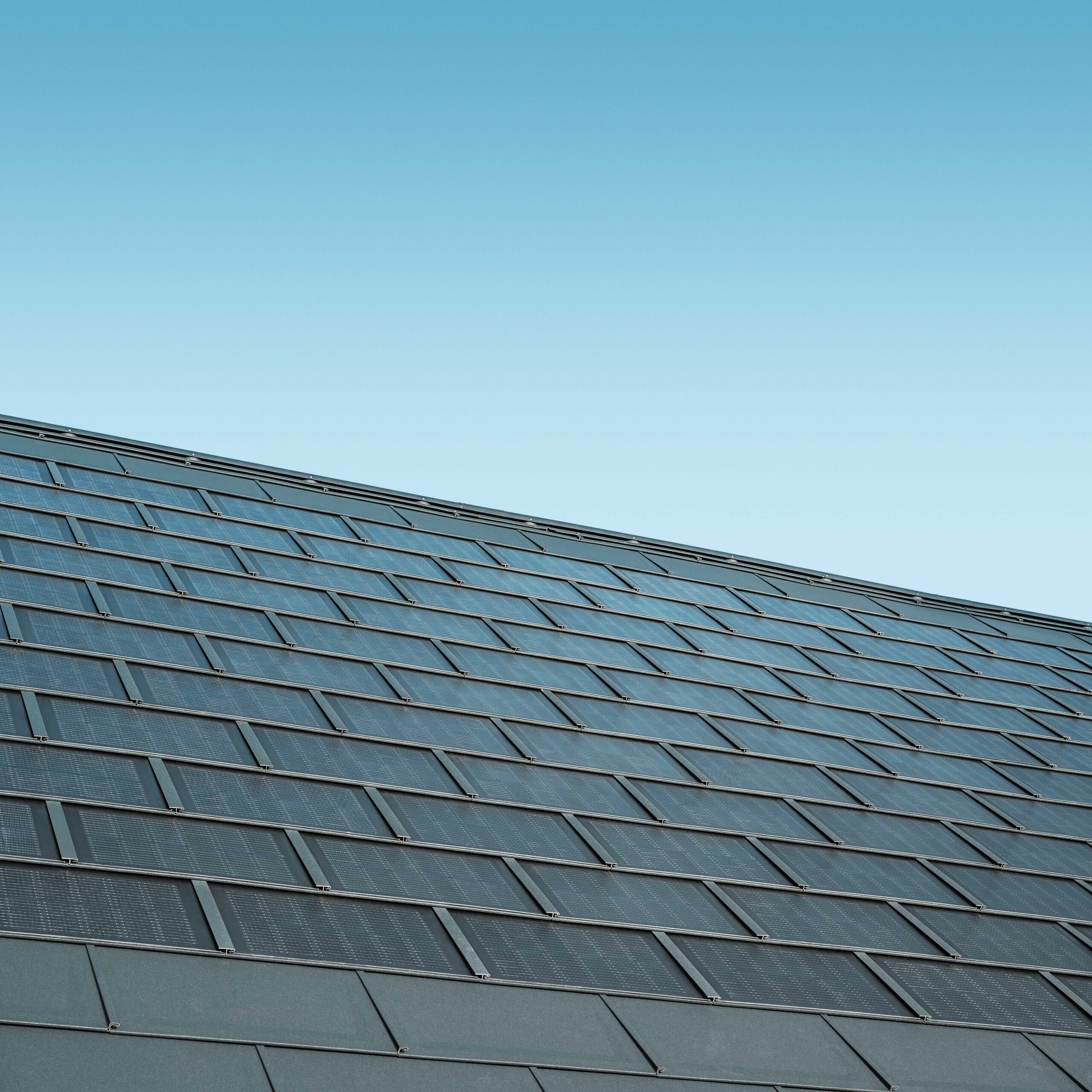

Sie möchten Ihr Dach neu decken und mithilfe von Photovoltaik eigenen Strom erzeugen? Dann empfehlen wir Ihnen die PREFA Solardachplatte, die moderne dachintegrierte Solaranlage von PREFA. Sie kombiniert eine sichere Dacheindeckung mit einer leistungsstarken Photovoltaikzelle und ist kompatibel mit der Dachplatte R.16 sowie dem Dachpaneel FX.12.
