Dachschindel DS.19

Groß im Format, leicht im Gewicht, praktisch beim Verlegen

+6
weiterlesen

Die Dachschindel DS.19 ist nicht nur optisch ein Highlight, denn sie ist bereits ab einer Dachneigung von nur 17 Grad verlegbar und setzt damit in diesem Produktsegment neue Maßstäbe.

Mit 480 × 262 mm ist die DS.19 etwas größer als die klassische PREFA Dachschindel und kann dadurch noch schneller und effizienter verlegt werden. Pro m² werden nur acht Stück DS.19 benötigt, und das bei einem (Leicht-)Gewicht von gerade einmal 2,75 kg/m².

PREFA Dachschindel DS.19 in P.10 Anthrazit mit Schneestoppern, Dachflächefenster und Kamin

Die leichte Aluminium-Dachschindel DS.19 zeigt ihre Stärken von der kleinsten Fläche bis hin zum Großprojekt. Durch das Falz-in-Falz-System erweisen sich die Dachschindeln DS.19, so wie alle PREFA Dachprodukte, als enorm sturmsicher und witterungsbeständig. Durch das spezielle Design zeigen sie sich auch optisch von ihrer schönsten Seite.

Die DS.19 Schindeln eignen sich für klassisch traditionelle Dachstrukturen, können aber auch in der modernen Architektur spannende Kontraste erzeugen.

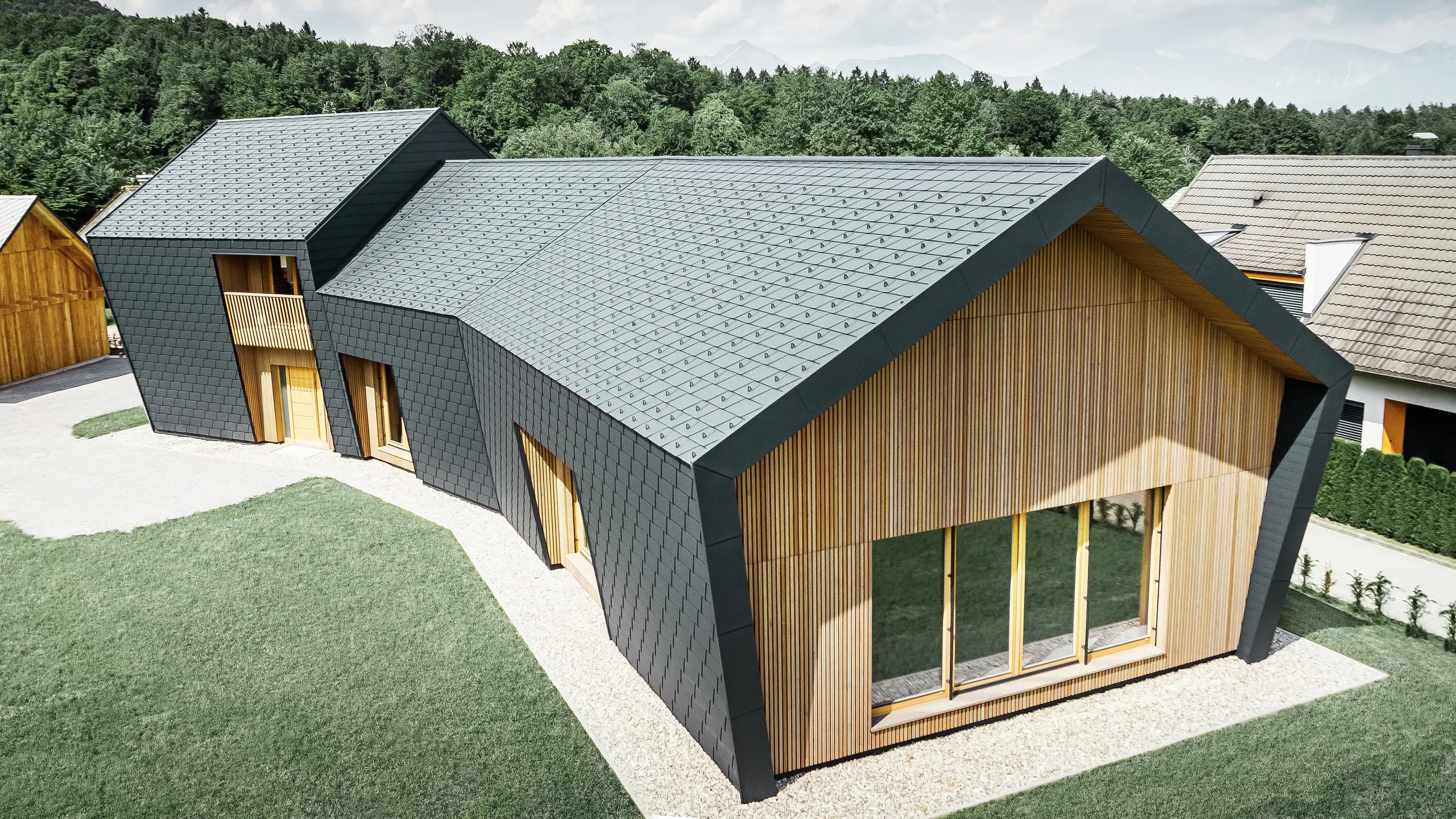

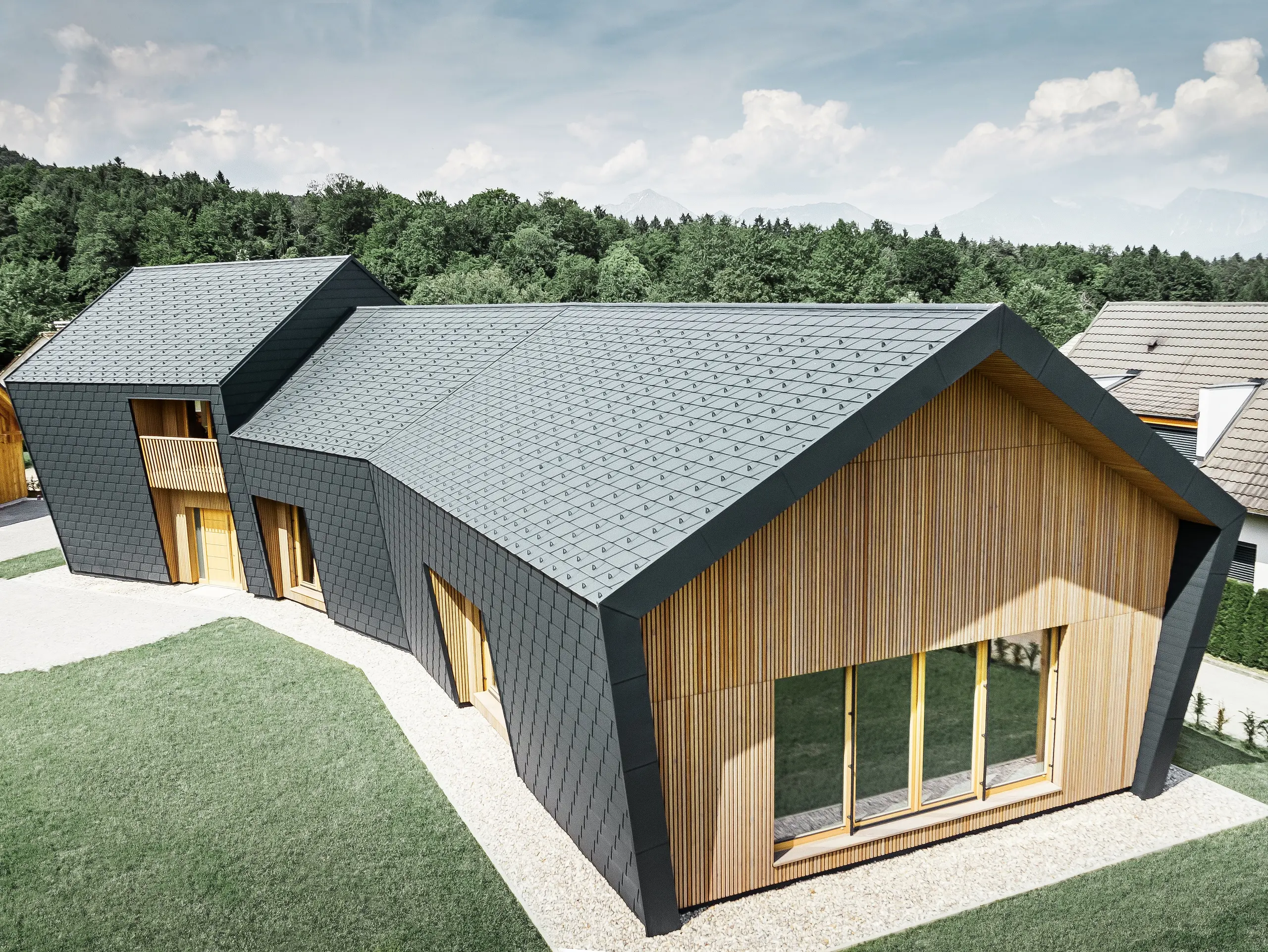

Große Dach- und Fassadenflächen, eingedeckt mit der Dachschindel DS.19 in P.10 Anthrazit, an der Stirnseite wurde die Fassade mit Holz verkleidet

Vorteile der PREFA Dachschindeln DS.19

Icon für Vorteile

Für jedes Projekt

vom Kleinstobjekt bis Großprojekt

Icon für Vorteile

Moderne Optik & große Farvielfalt in P.10 Qualität

In zahlreichen Standardfarben mit Stucco-Oberfläche, auf Wunsch auch in glatter Ausführung lieferbar.

Icon für Vorteile

vielfältig einsetzbar

ab einer Dachneigung von 17 Grad verlegbar

Icon für Vorteile

Für jedes Projekt

vom Kleinstobjekt bis Großprojekt

Icon für Vorteile

Moderne Optik & große Farvielfalt in P.10 Qualität

In zahlreichen Standardfarben mit Stucco-Oberfläche, auf Wunsch auch in glatter Ausführung lieferbar.

Icon für Vorteile

vielfältig einsetzbar

ab einer Dachneigung von 17 Grad verlegbar

Farbtabelle der Dachschindel DS.19

Die Farbpalette der PREFA Dachschindel DS.19 reicht von der klassischen Ziegeloptik über moderne Grauabstufungen bis hin zu natürlichen Brauntönen. Folgende PREFA Dachfarben stehen Ihnen als Standardfarben zur Verfügung:

Farbübersicht (10)

Farbe

Bezeichnung

~ RAL

01 Braun

P.10 braun

7013

02 Anthrazit

P.10 anthrazit

7016

03 Schwarz

P.10 schwarz

9005

04 Ziegelrot

P.10 ziegelrot

8004

05 Oxydrot

P.10 oxydrot

3009

06 Moosgrün

P.10 moosgrün

6005

07 Hellgrau

P.10 hellgrau

7005

11 Nussbraun

P.10 nussbraun

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 dunkelgrau

7043

43 Steingrau

P.10 steingrau

7031

Hinweise

  • Die angegebenen RAL-Werte sind lediglich Annäherungswerte (~), die teilweise stark von der PREFA Originalfarbe abweichen können und unter Umständen nicht die subjektive Farbauffassung widerspiegeln.
  • Vor allem für die Farbqualität P.10 sind aufgrund der Oberflächenstruktur kaum Werte definierbar. Ferner sind die Farben P.10 Steingrau, P.10 Sandbraun, P.10 Patinagrün, Eiche natur, Patinagrau, Walnuss braun und Eiche beige-grau einer natürlichen Farbgebung nachempfunden, die sich aus mehreren Farbtönen zusammensetzt.
  • Bei Metallicfarben können Farbdifferenzen auftreten.
  • Naturblank: Veränderungen der Oberflächenoptik durch Verarbeitung und Umwelteinflüsse unterliegen nicht der Gewährleistung. Hinweisblatt beachten.
  • Für exakte Farbbestimmungen komplementärer Bauteile sind Originalmuster heranzuziehen.

Lassen Sie sich von den bereits umgesetzten Projekten mit der PREFA Dachschindel DS.19 inspirieren.

Egal, ob Sie das Dach neu decken oder Ihr altes Dach sanieren möchten, in unserer Referenzgalerie und Sanierungsgalerie finden Sie viele inspirierende Projekte mit den PREFA Dachschindeln DS.19 aus Aluminium. Einige PREFA Referenzobjekte können Sie auch gleich hier entdecken:

Könnte Ihnen auch gefallen: Klassische Dachschindel

Die kleinformatige, besonders leichte Aluminium-Dachschindel zeigt ihre besonderen Stärken sowohl auf kleinsten Flächen als auch bei Großprojekten. Mit ihr lassen sich nicht nur einfache Neueindeckungen von Dächern, sondern auch aufwendige Sanierungsprojekte optimal realisieren.

Haben Sie noch Fragen zur Dachschindel DS.19?

Es wäre zu einfach, wenn wir Ihnen hier einen Gesamtpreis angeben könnten oder Ihnen sagen könnten, eine Dachplatte oder eine Fassadenschindel kostet xy €. So einfach ist es leider nicht, denn bei einem PREFA Dach oder einer PREFA Fassade bedarf es einer sorgfältigen Kalkulation durch unsere Fachverleger.

Metalldächer sind laut Norm ÖVE/ÖNORM EN 62305-3 als natürlicher Bestandteil des Blitzschutzsystems definiert. PREFA Glattbanddeckungen sind somit als natürlicher Bestandteil der Fangeinrichtung und PREFA Kleinformate als natürliche Ableitungseinrichtung des Blitzschutzsystems (Anbringung einer zusätzlichen Fangeinrichtung und Anklemmen an die Erdung) zulässig.

PREFA Dachplatten, Dachschindeln und Dachrauten, Dachpaneele FX.12 eignen sich aufgrund ihres geringen Gewichtes hervorragend zur Überdeckung von bestehenden Altdächern. Die Montage auf die bestehende Dachsubstanz wie zum Beispiel Bitumenschindeln und Bitumenbahnen kann schnell durchgeführt werden. Voraussetzung für eine mögliche Überdeckung sind eine intakte Unterkonstruktion, die richtige Dachneigung und die Voraussetzungen der bauphysikalischen Grundlagen!

Kleine Hagelkörner können einem PREFA Dach mit Stuccooberfläche nichts anhaben. Bei Hagel mit extremen Korngrößen ist eine funktionelle Beschädigung des Daches, wie bei allen Dachbaustoffen, nicht auszuschließen. Das Durchschlagen der PREFA – Bedachung ist jedoch selbst bei extremsten Hagelbedingungen mit an Sicherheit grenzender Wahrscheinlichkeit auszuschließen.

Die Zerstörung von Metallen durch chemische oder elektrochemische Reaktionen mit seiner Umgebung wird als Korrosion der Metalle bezeichnet. Die bekannteste Art der Korrosion ist das Rosten bei Eisen. Aluminiumwerkstoffe sind weitgehend korrosionsbeständig und rostfrei!

Experten-Tipp: Der Schalldämmstreifen macht die Dachschindel DS.19 leiser

Aluminiumdächer sind leiser als ihr Ruf. Geräusche werden von jedem Menschen anders wahrgenommen. Um Schallemissionen so gering wie möglich zu halten, verfügt die Dachschindel DS.19 über einen Schalldämmstreifen (FD.TEC). Für noch mehr Wohnkomfort empfehlen wir, zusätzlich eine dickere Trennlage zu verwenden.

Dachaufbau

PREFA Aluminiumdächer werden mit belüfteter Unterkonstruktion ausgeführt, dabei sind die Dacheindeckung und die Wärmedämmschicht durch einen belüfteten Zwischenraum getrennt. Dadurch kann z. B. entstandenes Kondenswasser wieder abtransportiert werden.

Meist wird die Dachhaut belüftet, wie im ersten Bild zu sehen ist. Es kann aber auch der ganze Dachbodenraum durchlüftet sein (Bild rechts).

Technische Informationen

Material

beschichtetes Aluminium, 0,7 mm stark, Coil-Coating-Beschichtung

Standardoberfläche

stucco

Abmessungen

480×262 mm in verlegter Fläche (8 Stk./m²)

Gewicht

ca. 2,75 kg/m²

Mindestdachneigung

17° (ca. 31 %)

Unterkonstruktion und Trennlage*

Auf Vollschalung (mind. 24 mm); von 17 bis 25° ist eine Bitumentrennlage erforderlich; ab einer Schneeregellast von 3,25 kN/m² oder in den Geländekategorien 0, I oder II ist eine Verlegung auf Vollschalung mit Bitumentrennlage erforderlich.

* Länderspezifische Normen und Fachregeln beachten.

Basisbefestigung

indirekt, 1 PREFA Patenthaft und Rillennagel pro Dachschindel DS.19 (d. h. 8 PREFA Patenthafte und Rillennägel pro m²)

Zubehör für Dachschindel DS.19

Hier finden Sie eine Liste mit passendem Zubehör für die Dachschindel DS.19, vom Saumstreifen und Jet-Lüfter bis hin zu Schneestoppern, Laufsteg und Dachfenstereinfassungen.

Eine vollständige und detaillierte Auflistung der Zubehörprodukte entnehmen Sie bitte unserer Preisliste (nur für Verarbeiter-Betriebe).

PREFA Passschindel DS.19

Passschindel DS.19

245 × 262 mm Hinweis: nicht für die komplette Dacheindeckung geeignet

Patenthaft

für Dachplatte, Dachschindel und DS.19; aus blanker Aluminium-Legierung

Saumstreifen für Dachschindeln, Dachrauten, FX.12 und R.16

1800 × 158 × 1,00 mm, vorgelocht

Jet-Lüfter

3.000 × 1,00 mm, 1.200 × 1,00 mm, selbsttragender Jetlüfter für belüftete Dächer

Jet-Lüfter-Vorkopf

-

Grat- und Firstreiter

500 × 1,00 mm

Gratreitervorkopf

-

Ortgangstreifen

95 × 2.000 × 0,70 mm, mit Haftstreifen

Sicherheitskehle

3.000 mm, mit Doppelfalz gekantet

Vogelschutzgitter

125 × 2.000 × 0,7 mm, mit Rundlochung Ø 5/7 mm

Lüftungsband

mit Quadratlochung 6 mm, in den Farben braun/anthrazit und hellgrau/hellgrau, Dimensionen: 1,00 × 250 mm und 1,00 × 333 mm

Einlaufblech

230 × 2.000 × 0,70 mm

Schneestopper für R.16, FX.12 und DS.19

-

Haken für Schneerechensystem

mit 3 Durchzügen

Haken XL für Schneerechensystem

mit 5 Durchzügen, optimal für PV-Aufdachanlagen

Einlegprofil

3.000 mm; 25/25

Eiskralle

passend für Einlegprofil

Abschluss für Schneerechensystem

für Einlegeprofil

Abschluss XL für Schneerechensystem

für Einlegeprofil

Solarhalter für Photovoltaikanlagen auf PREFA Dächern inklusive Abdeckkappe

Solarhalter mit Abdeckkappe

Länge: 260 mm

Solarhalter Sunny

zur Montage von Solar-Modulen auf allen PREFA Kleinformat- und Stehfalzdachsystemen

Zu sehen ist der PREFA Solarhalter Fix ohne Kreuzverbinder.

Solarhalter Fix

Fixe Montage von Solar-Modulen auf PREFA Kleinformat-Dachsystemen. Mit und ohne Kreuzverbinder verfügbar. Ausschließlich zur Verarbeitung der PREFA Profilschienen geeignet, keine Kompatibilität mit anderen Erzeugnissen.

Zu sehen ist der PREFA Solarhalter Vario ohne Kreuzverbinder.

Solarhalter Vario

Variable Montage von Solar-Modulen auf PREFA Kleinformat-Dachsystemen. Mit und ohne Kreuzverbinder verfügbar. Ausschließlich zur Verarbeitung der PREFA Profilschienen geeignet, keine Kompatibilität mit anderen Erzeugnissen.

Gebirgsschneefangstütze

für Rundholz Ø 140 mm

Einzeltritt

verstellbar für Dachneigungen von 12°-60°; geprüft nach DIN EN 516-1-A

Laufstegstütze auf einem Fußteil

250 mm; Dachneigung 12°-55°; geprüft nach DIN EN 516-1-A

Laufstegstütze auf zwei Fußteilen

360 mm; Dachneigung 12°-55°; geprüft nach DIN EN 516-1-B

Laufsteg

250 × 420 mm, 250 × 600 mm, 250 × 800 mm, 250 × 1.200 mm, 360 × 800 mm, 360 × 1.200 mm; geprüft nach EN 516-1-A bzw EN 516-1-B

Laufstegverbinder

-

Sicherheitsdachhaken

nach EN 517 – B

Sicherheitsdachhaken auf Fußteilen

nach EN 517 – B

Froschmaulluke für Dachschindel DS.19

480 x 262 mm, Lüftungsquerschnitt: ca. 30 cm²

Froschmaullukenhaube

Zum Aufnieten, Lüftungsquerschnitt ca. 30 cm²

Entlüftungshaube

Ø 100 mm, ab 12° Dachneigung

Faltmanschette 100

Ø 100 – 130 mm, dauerelastische EPDM Rohrmanschette für Dachdurchführungen

Einfassungsplatte für Dachschindel DS.19

Ø 80 – 125 mm, Dachneigung von 17° - 35°

Einfassungsplatte zum Einfalzen

Dachneigung von 12° - 52°, Ø 80 - 125 mm

Universaleinfassung 2-teilig

Dachneigung von 12° - 52° für Rohre Ø 40 - 120 mm

Unterlagsplatte für Dachraute 44 × 44 und DS.19

Länge: 680 mm, Breite: 125 mm

Einfassung Vario

Breite: 120 – 600 mm, 600 – 1.020 mm, Länge Variabel 150 – 980 mm, Dachneigung von 12° – 55°

Dachluke

-

Fenstereinfassungen für Roto & Roto-Q-Serie

in vielen Abmessungen verfügbar

Kaminhut

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

Dachleitungshalter für Blitzschutzdraht

Klemmbereich: 2 – 8 mm; Runddrahtaufnahme: Ø 8 mm :

Spezialkleberset

Inhalt: 1 Kartusche PREFA Spezialkleber 290 ml, 1 Dose Haftreiniger 60 ml, 1 Schleifpapier, 1 Reinigungstuch, 2 Adapterdüsen
