DACHSYSTEME DACHPANEEL FX.12

Talstation der Seilbahn Seiseralm; Die Talstation wurde mit dem PREFA Fassadenpaneel FX.12 in Braun aus Aluminium verkleidet. Detailansicht eines Wohnhauses mit Gaube mit dem PREFA Dachpaneel FX.12 in Anthrazit eingedeckt Referenzobjekte PREFA Dachsysteme Dachpaneel FX.12 03 P.10 Schwarz Referenzobjekte PREFA Dachsysteme Dachpaneel FX.12 04 P.10 ziegelrot Detailaufnahme einer Dachfläche mit dem PREFA Dachpaneel FX.12 in Oxydrot mit Schneerechensystem. Referenzobjekte PREFA Dachsysteme Dachpaneel FX.12 06 P.10 moosgrün Referenzobjekte PREFA Dachsysteme Dachpaneel FX.12 07 P.10 hellgrau Haus am See mit dem PREFA DAchpaneel FX.12 in Nussbraun sowie einer Fassadenverkleidung in Sandbraun und Holz. Klassisches Einfamilienhaus mit Satteldach mit zwei Gauben, eingedeckt mit dem PREFA Dachpaneel FX.12 in Steingrau.
Produkt-Katalog PREFA Dachsysteme Dachpaneel FX.12 01 P.10 braun P.10 Produkt-Katalog PREFA Dachsysteme Dachpaneel FX.12 02 P.10 anthrazit P.10 Produkt-Katalog PREFA Dachsysteme Dachpaneel FX.12 03 P.10 Schwarz P.10 Produkt-Katalog PREFA Dachsysteme Dachpaneel FX.12 04 P.10 ziegelrot P.10 Produkt-Katalog PREFA Dachsysteme Dachpaneel FX.12 05 P.10 oxydrot P.10 Produkt-Katalog PREFA Dachsysteme Dachpaneel FX.12 06 P.10 moosgrün P.10 Produkt-Katalog PREFA Dachsysteme Dachpaneel FX.12 07 P.10 hellgrau P.10 Produkt-Katalog PREFA Dachsysteme Dachpaneel FX.12 11 P.10 nussbraun P.10 Produkt-Katalog PREFA Dachsysteme Dachpaneel FX.12 43 P.10 steingrau P.10
VERFÜGBARE FARBEN

DACHPANEEL FX.12 – INFORMATIONEN

Cleveres Design trifft auf technische Raffinesse! Durch die unregelmäßige Kantung entsteht (je nach Sonnenstand) ein lebendiges Spiel mit Licht und Schatten.

Doch die Kantung hat noch eine wichtigere Funktion: Sie versteift die Paneele und sorgt für noch größere Widerstandskraft. Eine weitere Besonderheit ist der konische Winkelfalz, welcher gleich mehrere Nutzen hat:

  • Aufnahme der anfallenden Querdehnung

WEITERE VORTEILE VOM DACHPANEEL FX.12:

DACHPANEEL FX.12 – TECHNISCHE INFOS

GRÖSSE:
1400 × 420 mm (lang) = 1,7 Stk/m²
700 × 420 mm (kurz) = 3,4 Stk/m²
MATERIAL:
Aluminium 0,7 mm stark
SICHTSEITE:
Coil Coating
RÜCKSEITE:
Schutzlack
GEWICHT:
1 m² = ca. 2,4 kg -2,5 kg/m²
OBERFLÄCHE:
In neun Farben verfügbar
DACHNEIGUNG:
ab 17°
VERLEGUNG:
nur auf Vollschalung (mind. 24 mm stark)bis 25° Dachneigung ist eine Bitumentrennlage erforderlich.
BEFESTIGUNG:
Montage ohne Patenthafte! 3 Nägel pro kurzem und 5 Nägel pro langem Paneel → 9 Nägel pro m² bei 2:1 in Stück bzw. 4:1 im Flächenverhältnis (lang:kurz)

DACHAUFBAU

Dachbodenraum kann auch als Wohnraum genutzt werden

Dachbodenraum wird nicht für Wohnzwecke genutzt

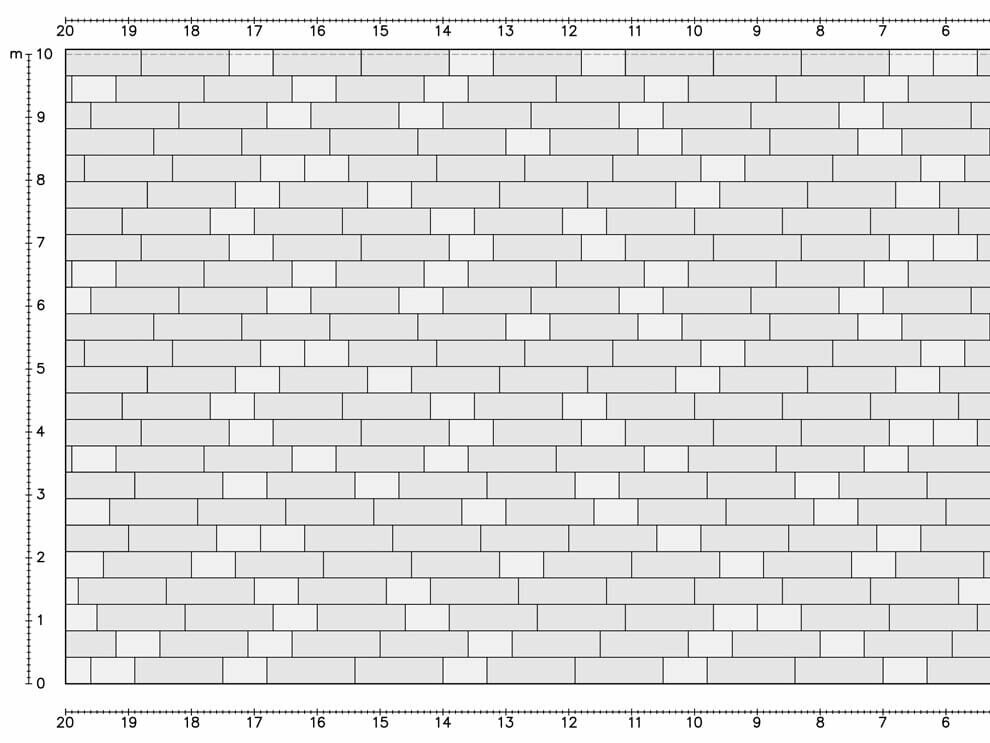

VERLEGBEISPIELE

Verlegebeispiel 1

Verlegebeispiel 2

Verlegebeispiel 3

DACHPANEEL FX.12 – FARBTABELLE

DAS PRODUKT IST IN FOLGENDEN FARBEN VERFÜGBAR

FARBE ~ RAL
01 P.10 braun 7013
02 P.10 anthrazit 7016
03 P.10 schwarz 9005
04 P.10 ziegelrot 8004
05 P.10 oxydrot 3009
06 P.10 moosgrün 6005
07 P.10 hellgrau 7005
11 P.10 nussbraun 8019
43 P.10 steingrau¹ 7031
FARBE
01 P.10 braun
~ RAL
7013
FARBE
02 P.10 anthrazit
~ RAL
7016
FARBE
03 P.10 schwarz
~ RAL
9005
FARBE
04 P.10 ziegelrot
~ RAL
8004
FARBE
05 P.10 oxydrot
~ RAL
3009
FARBE
06 P.10 moosgrün
~ RAL
6005
FARBE
07 P.10 hellgrau
~ RAL
7005
FARBE
11 P.10 nussbraun
~ RAL
8019
FARBE
43 P.10 steingrau¹
~ RAL
7031

¹ Die Farben P.10 Steingrau, P.10 Sandbraun, P.10 Rostbraun, P.10 Patina Grün, Holz hell, Holz dunkel, Patina Grau und Naturblank sind einer natürlichen Farbgebung nachempfunden und unterliegen somit einer geringen Schwankungsbreite, die den Produkten ihren unverwechselbaren Charakter gibt.

Hinweise

  • Die angegebenen RAL- und NCS-Werte sind lediglich Annäherungswerte (~), die teilweise stark von der PREFA Originalfarbe abweichen können und unter Umständen nicht die subjektive Farbauffassung widerspiegeln.
  • Vor allem für die Farbqualität P.10 sind aufgrund der Oberflächenstruktur kaum Werte definierbar. Ferner sind die Farben P.10 Steingrau, P.10 Sandbraun, P.10 Rostbraun, P.10 Patina Grün, Holz hell, Holz dunkel und Patina Grau einer natürlichen Farbgebung nachempfunden, die sich aus mehreren Farbtönen zusammensetzt.
  • Für exakte Farbbestimmungen komplementärer Bauteile sind Originalmuster heranzuziehen.
DETAILS ZU DEN FARBEN

DACHPANEEL FX.12 – ZUBEHÖR

HIER FINDEN SIE EINE LISTE MIT DEM ZUBEHÖR ZUM PRODUKT

PREFA Saumstreifen für Dachschindel, Dachrauten, FX.12 und R.16

PREFA SAUMSTREIFEN FÜR DACHSCHINDEL, DACHRAUTEN, FX.12 UND R.16

1800 × 158 × 1,00 mm, vorgelocht

PREFA Vogelschutzgitter

PREFA VOGELSCHUTZGITTER

125 × 2.000 × 0,7 mm, mit Rundlochung Ø 5/7 mm

PREFA Lüftungsband

PREFA LÜFTUNGSBAND

mit Quadratlochung 6 mm, in den Farben braun/anthrazit und hellgrau/hellgrau, Dimensionen: 1,00 × 250 mm und 1,00 × 333 mm

PREFA Einlaufblech

PREFA EINLAUFBLECH

230 × 2.000 × 0,70 mm

PREFA Ortgangstreifen

PREFA ORTGANGSTREIFEN

95 × 2.000 × 0,70 mm, mit Haftstreifen

PREFA Sicherheitskehle

PREFA SICHERHEITSKEHLE

3.000 mm, mit Doppelfalz gekantet

PREFA Froschmaullukenhaube

PREFA FROSCHMAULLUKENHAUBE

Zum Aufnieten, Lüftungsquerschnitt ca. 30 cm²

PREFA Grat- und Firstreiter

PREFA GRAT- UND FIRSTREITER

500 × 1,00 mm

Gratreitervorkopf

GRATREITERVORKOPF

PREFA Jet-Lüfter

PREFA JET-LÜFTER

3.000 × 1,00 mm, 1.200 × 1,00 mm, für Kaltdächer, für alle Sparrenlängen geeignet

Jet-Lüfter-Vorkopf

JET-LÜFTER-VORKOPF

PREFA Dachluke

PREFA DACHLUKE

Innenmaß 595 × 595 mm, ab 12° Dachneigung, komplett mit Holzrahmen, Anspreizstange mit Federsplint und 6 mm Doppelsteg-Lichtplatte

PREFA Einfassung für Velux-Dachflächenfenster

PREFA EINFASSUNG FÜR VELUX-DACHFLÄCHENFENSTER

in vielen Abmessungen verfügbar

PREFA Einfassung für Roto-Dachflächenfenster

PREFA EINFASSUNG FÜR ROTO-DACHFLÄCHENFENSTER

in vielen Abmessungen verfügbar

PREFA Einzeltritt

PREFA EINZELTRITT

bestehend aus zwei Fußteilen und Flächendichtung und Einzeltritt, inkl. Befestigungsmaterial, verstellbar für Dachneigungen von 12°-60°. Nach DIN EN 516-1-A

PREFA Laufstegstütze auf einem Fussteil

PREFA LAUFSTEGSTÜTZE AUF EINEM FUSSTEIL

250 mm, Dachneigung 5°-55°

Laufstegstütze auf zwei Fussteilen

LAUFSTEGSTÜTZE AUF ZWEI FUSSTEILEN

360 mm, Dachneigung 12°-55°

PREFA Laufsteg

PREFA LAUFSTEG

250 × 420 mm
250 × 600 mm
250 × 800 mm
250 × 1200 mm
360 × 800 mm
360 × 1.200 mm

Laufstegverbinder

LAUFSTEGVERBINDER

PREFA Sicherheitsdachhaken nach EN 517B

PREFA SICHERHEITSDACHHAKEN NACH EN 517B

PREFA Sicherheitsdachhaken nach EN 517B

PREFA SICHERHEITSDACHHAKEN NACH EN 517B

auf Fußteilen

PREFA Einfassungsplatte für FX.12 und R.16

PREFA EINFASSUNGSPLATTE FÜR FX.12 UND R.16

für Rohrdurchführungen von Ø 80-125 mm und Dachneigungen von 17°-52°

PREFA Universaleinfassung

PREFA UNIVERSALEINFASSUNG

für Rohre Ø 40 - 120 mm, Dachneigung von 12° - 52°

PREFA Einfassungsplatte zum Einfalzen

PREFA EINFASSUNGSPLATTE ZUM EINFALZEN

Dachneigung von 12° - 52°, Ø 80 - 125 mm

PREFA Entlüftungshaube

PREFA ENTLÜFTUNGSHAUBE

Dachneigung ab 12°, Ø 100 mm

PREFA Entlüftungsrohr

PREFA ENTLÜFTUNGSROHR

Ø 100 mm, Ø 120 mm, Einfassungsplatten
inkl. EPDM-Dichtung und Abdeckung

PREFA Faltmanschette 100

PREFA FALTMANSCHETTE 100

Ø 100 – 130 mm, dauerelastische EPDM Rohrmanschette für Dachdurchführungen

PREFA Unterlagsplatte

PREFA UNTERLAGSPLATTE

PREFA Schneestopper für FX.12, DS.19 und R.16

PREFA SCHNEESTOPPER FÜR FX.12, DS.19 UND R.16

PREFA Schneerechenhaken

PREFA SCHNEERECHENHAKEN

Durchzugshöhe 135 mm, Hakenhöhe 165 mm

PREFA Rundstange

PREFA RUNDSTANGE

für Schneerechenhaken, 15 × 3.000 mm

Abschluss für PREFA Schneerechen

ABSCHLUSS FÜR PREFA SCHNEERECHEN

PREFA Schneerechensystem

PREFA SCHNEERECHENSYSTEM

mit 3 Durchzügen

PREFA Schneerechensystem

PREFA SCHNEERECHENSYSTEM

Einlegprofil 3.000 mm 25/25

Eiskralle

EISKRALLE

Einlegprofil inkl. Befestigungsmaterial für Schneerechensystem

Abschluss für Schneerechensystem

ABSCHLUSS FÜR SCHNEERECHENSYSTEM

PREFA Alu Gebirgsschneefangstütze

PREFA ALU GEBIRGSSCHNEEFANGSTÜTZE

300 × 246 mm, für Rundholz Ø 140 mm

PREFA Kaminhut

PREFA KAMINHUT

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 × 800 mm, 1500 × 800 mm

PREFA Flachprofil

PREFA FLACHPROFIL
