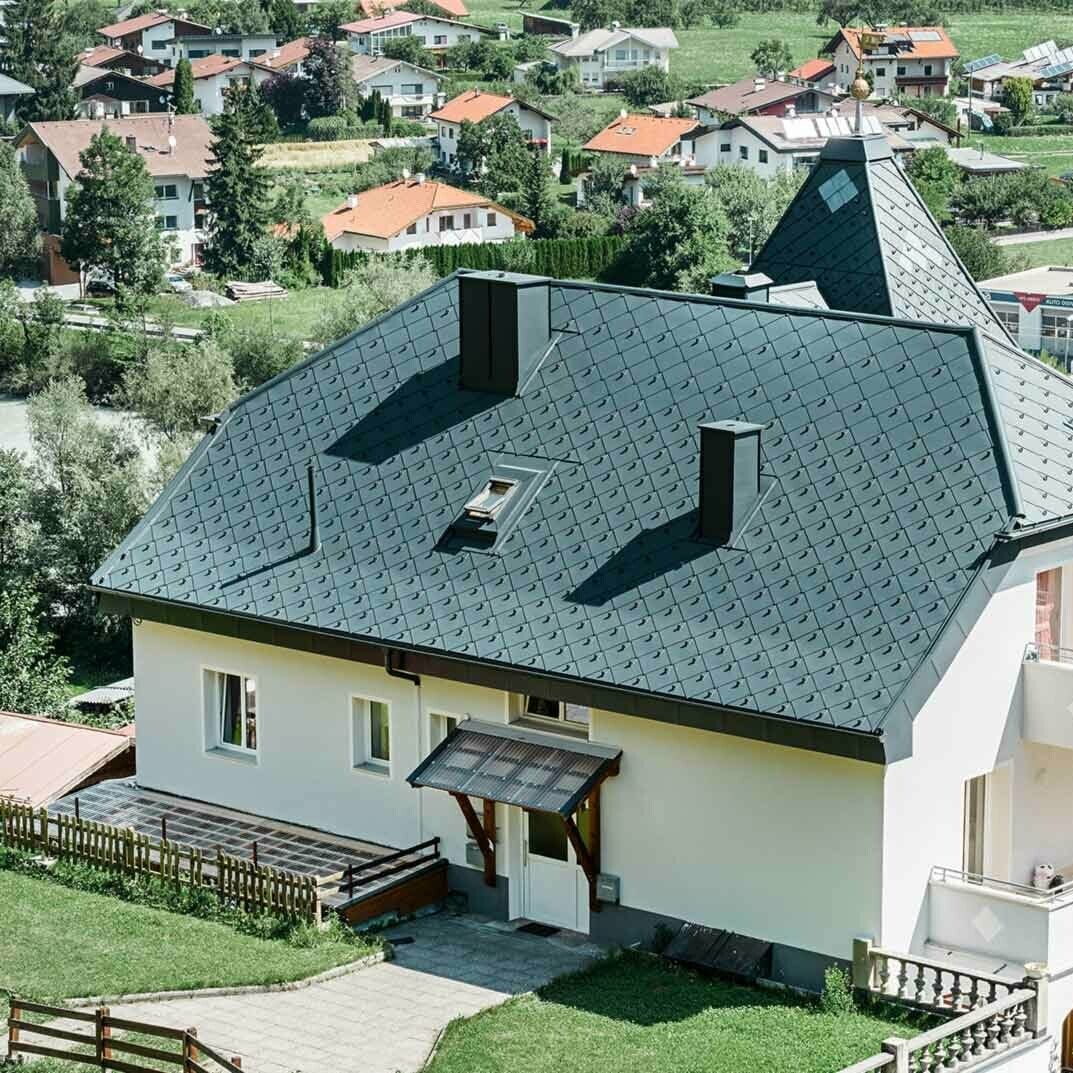

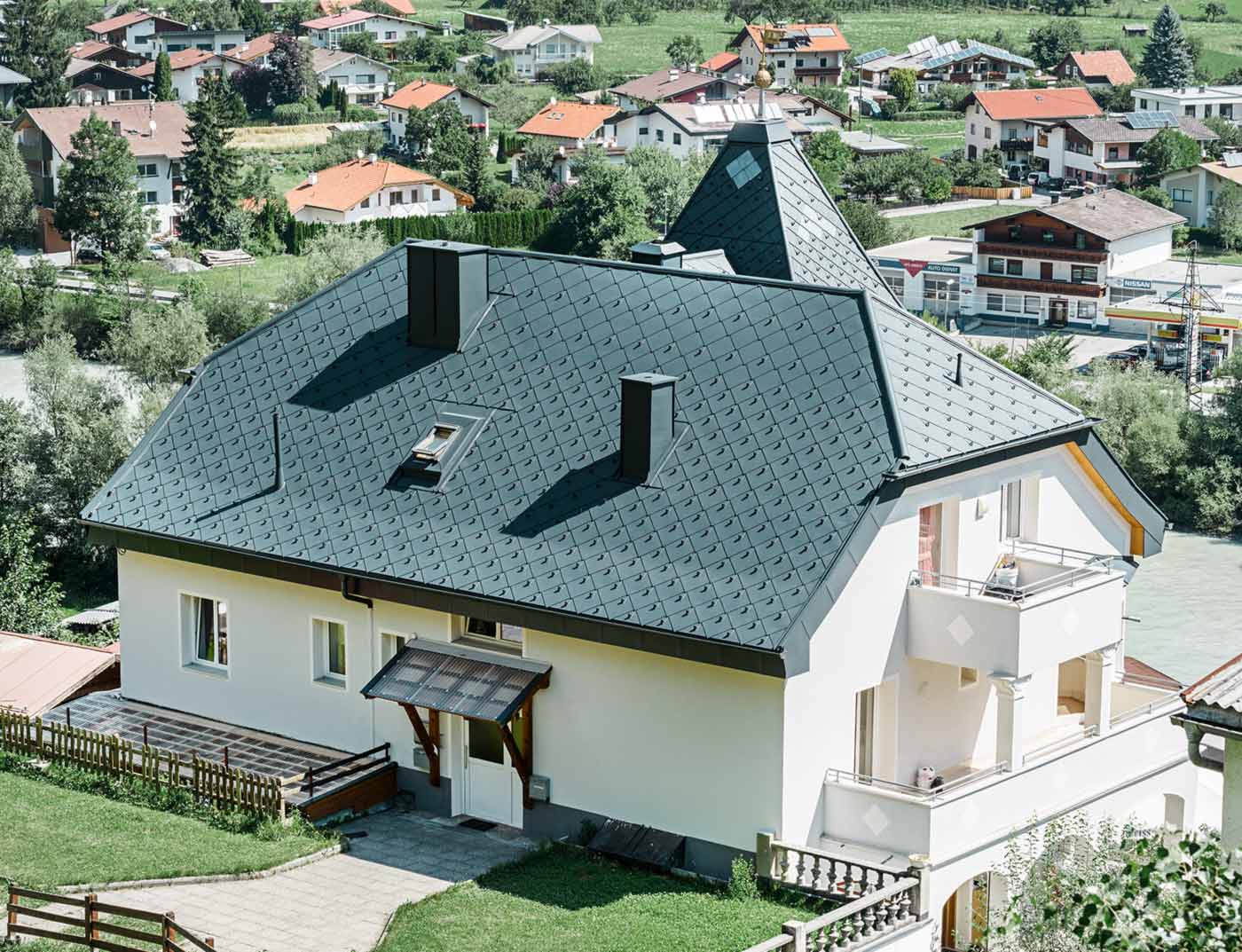

Küppelwalmdach mit einem Turm, eingedeckt mit der Aluminium Dachraute 44 × 44 in Anthrazit.

Dachraute 44 × 44

Minimales Gewicht, höchste Effizienz im Handling: Die Dachraute 44x44 ermöglicht eine rasche und kostengünstige Montage.

+6
weiterlesen

Mit der PREFA Aluminium-Dachraute im Format 44 × 44 cm setzt PREFA erneut einen starken innovativen Kreativimpuls. Die vergrößerte Flächenstruktur erlaubt das freie Spiel aus traditioneller Form und moderner Akzenten, ohne auf höchste Langlebigkeit und extreme Witterungsbeständigkeit zu verzichten. Die neuartige PREFA Desgin-Dachraute beeindruckt durch ihr minimales Gewicht ebenso wie durch höchste Effizienz im Handling: Die integrierten Befestigungsleisten ermöglichen eine rasche und kostengünstige Montage der Dach- und Fassadenelemente.

  • Optisch abgestimmtes Design
  • Neues Montagesystem – integrierte Befestigungsleiste durch neues Montagesystem rasche Verlegung möglich
  • Systemoptimierung
  • In 10 Standardfarben verfügbar - Oberfläche stucco
  • auf Wunsch auch in glatter Ausführung lieferbar

[Translate to deutsch:]

Farbübersicht (10)

Das Produkt ist in den folgenden Farben verfügbar

Farbe

Bezeichnung

~ RAL

01 braun

P.10 braun

7013

P.10 anthrazit

7016

P.10 schwarz

9005

P.10 ziegelrot

8004

P.10 oxydrot

3009

P.10 moosgrün

6005

P.10 hellgrau

7005

P.10 nussbraun

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 dunkelgrau

7043

P.10 steingrau

7031

1 Die Farben P.10 Steingrau, P.10 Sandbraun, P.10 Rostbraun, P.10 Patina Grün, Eiche natur, Eiche beige-grau, Walnuss braun, Patina Grau und Naturblank sind einer natürlichen Farbgebung nachempfunden und unterliegen somit einer geringen Schwankungsbreite, die den Produkten ihren unverwechselbaren Charakter gibt.

3 Bei Metallicfarben können Farbdifferenzen auftreten.

Hinweise

  • Die angegebenen RAL-Werte sind lediglich Annäherungswerte (~), die teilweise stark von der PREFA Originalfarbe abweichen können und unter Umständen nicht die subjektive Farbauffassung widerspiegeln.
  • Vor allem für die Farbqualität P.10 sind aufgrund der Oberflächenstruktur kaum Werte definierbar. Ferner sind die Farben P.10 Steingrau, P.10 Sandbraun, P.10 Rostbraun, P.10 Patina Grün, Eiche natur, Eiche beige-grau, Walnuss braun und Patina Grau einer natürlichen Farbgebung nachempfunden, die sich aus mehreren Farbtönen zusammensetzt.
  • Für exakte Farbbestimmungen komplementärer Bauteile sind Originalmuster heranzuziehen.

Technische Infos

Material

beschichtetes Aluminium, 0,7 mm stark, Coil-Coating-Beschichtung

Standardoberfläche

stucco

Abmessungen

437×437 mm in verlegter Fläche (ca. 5 Stk./m²)

Gewicht

ca. 2,6 kg/m²

Mindestdachneigung

12° (ca. 21 %): bei einer Sparrenlänge bis 7 m
14° (ca. 25 %): bei einer Sparrenlänge von 7 bis 12 m
16° (ca. 29 %): bei einer Sparrenlänge von über 12 m

Unterkonstruktion und Trennlage*

Auf Vollschalung (mind. 24 mm); ab einer Schneeregellast von 3,25 kN/m² oder in den Geländekategorien 0, I oder II ist eine Verlegung auf Vollschalung mit Bitumentrennlage erforderlich.

* Länderspezifische Normen und Fachregeln beachten.

Basisbefestigung

direkt, 4 PREFA Rillennägel pro Dach- und Wandraute 44×44 (d. h. 20 PREFA Rillennägel pro m²)

Zubehör

PREFA Saumstreifen für Dachschindel, Dachrauten, FX.12 und R.16

1800 × 158 × 1,00 mm, vorgelocht

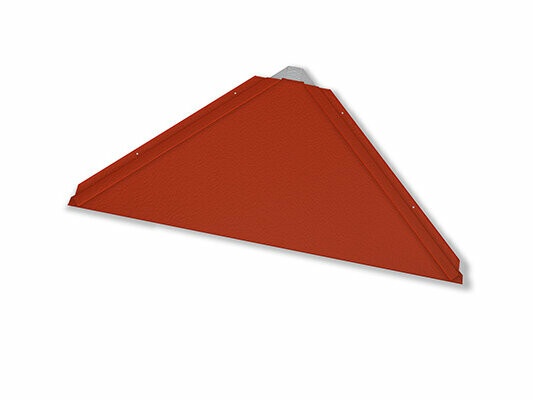

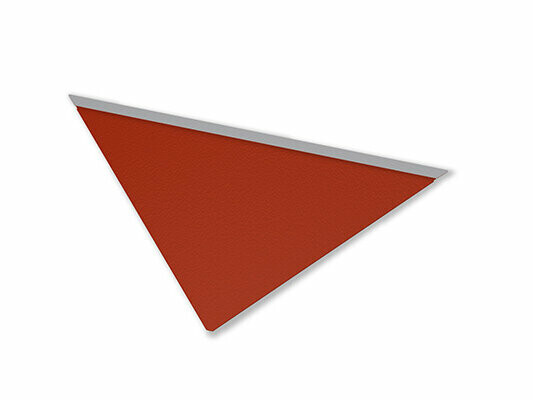

PREFA Endplatte für Dachraute 44 × 44

1,48 Stk/lfm

PREFA Endplatte für Dachraute 44 × 44

1,48 Stk/lfm

PREFA Unterlagsplatte für Dachraute 44 × 44

L = 660 mm, B = 125 mm

PREFA Einlaufblech

230 × 2.000 × 0,70 mm

PREFA Ortgangstreifen

95 × 2.000 × 0,70 mm, mit Haftstreifen

PREFA Sicherheitskehle

3.000 mm, mit Doppelfalz gekantet

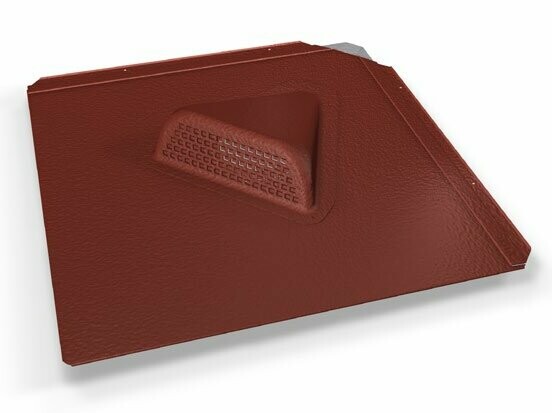

PREFA Froschmaullukenhaube

Zum Aufnieten, Lüftungsquerschnitt ca. 30 cm²

PREFA Grat- und Firstreiter

500 × 1,00 mm

Gratreitervorkopf

PREFA Jet-Lüfter

3.000 × 1,00 mm, 1.200 × 1,00 mm, selbsttragender Jetlüfter für belüftete Dächer

Jet-Lüfter-Vorkopf

PREFA Dachluke

Innenmaß 595 × 595 mm, ab 12° Dachneigung, komplett mit Holzrahmen, Anspreizstange mit Federsplint und 6 mm Doppelsteg-Lichtplatte

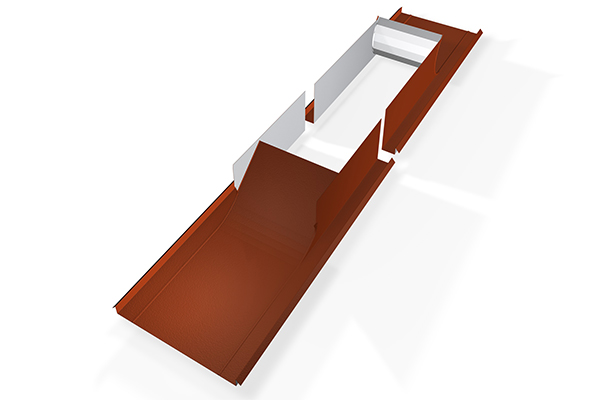

PREFA Einfassung für Velux-Dachflächenfenster

in vielen Abmessungen verfügbar

PREFA Einfassung für Roto-Dachflächenfenster

in vielen Abmessungen verfügbar

PREFA Einzeltritt

bestehend aus zwei Fußteilen und Flächendichtung und Einzeltritt, inkl. Befestigungsmaterial, verstellbar für Dachneigungen von 12°-60°. Nach DIN EN 516-1-A

PREFA Laufstegstütze

250 mm, Dachneigung 5°-55°

Laufstegstuetze auf zwei Fussteilen

360 mm, Dachneigung 12°-55°

PREFA Laufsteg

250 × 420 mm 250 × 600 mm 250 × 800 mm 250 × 1200 mm 360 × 800 mm 360 × 1.200 mm

Laufstegverbinder

PREFA Sicherheitsdachhaken nach EN 517B SDH 41

PREFA Sicherheitsdachhaken nach EN 517 B auf Fußteilen

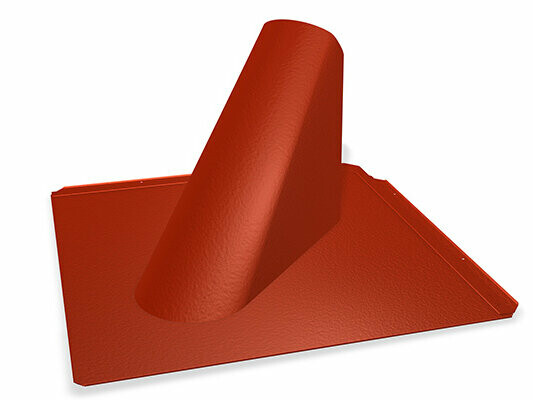

PREFA Einfassungsplatte für Dachraute 44 × 44

für Rohrdurchführungen von ø 80–125 mm und Dachneigungen von 12°–52°

PREFA Universaleinfassung

für Rohre Ø 40 - 120 mm, Dachneigung von 12° - 52°

PREFA Entlüftungshaube

Dachneigung ab 12°, Ø 100 mm

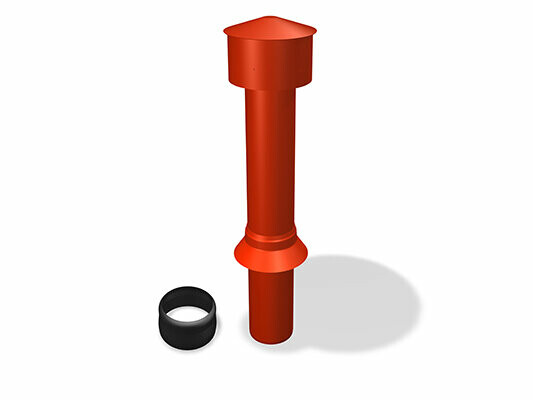

PREFA Entlüftungsrohr

Ø 100 mm, Ø 120 mm, Einfassungsplatten inkl. EPDM-Dichtung und Abdeckung

PREFA Faltmanschette 100

Ø 100 – 130 mm, dauerelastische EPDM Rohrmanschette für Dachdurchführungen

PREFA Schneerechenhaken

Durchzugshöhe 135 mm, Hakenhöhe 165 mm

PREFA Rundstange

für Schneerechenhaken, 15 × 3.000 mm

Abschluss für PREFA Schneerechen

PREFA Schneerechensystem

mit 3 Durchzügen

PREFA Schneerechensystem Einlegprofil

3.000 mm 25/25

Eiskralle

Einlegprofil inkl. Befestigungsmaterial für Schneerechensystem

Abschluss für Schneerechensystem

PREFA Alu Gebirgsschneefangstütze

300 × 246 mm, für Rundholz Ø 140 mm

PREFA Kaminhut

700 × 700 mm, 800 × 800 mm, 1000 × 700 mm, 1100 x 800 mm, 1500 × 800 mm

PREFA Flachprofil

PREFA Lüftungsband

mit Quadratlochung 6 mm in den Farben braun/anthrazit und hellgrau/hellgrau Dimensionen: 1,00 × 250 mm und 1,00 × 333 mm

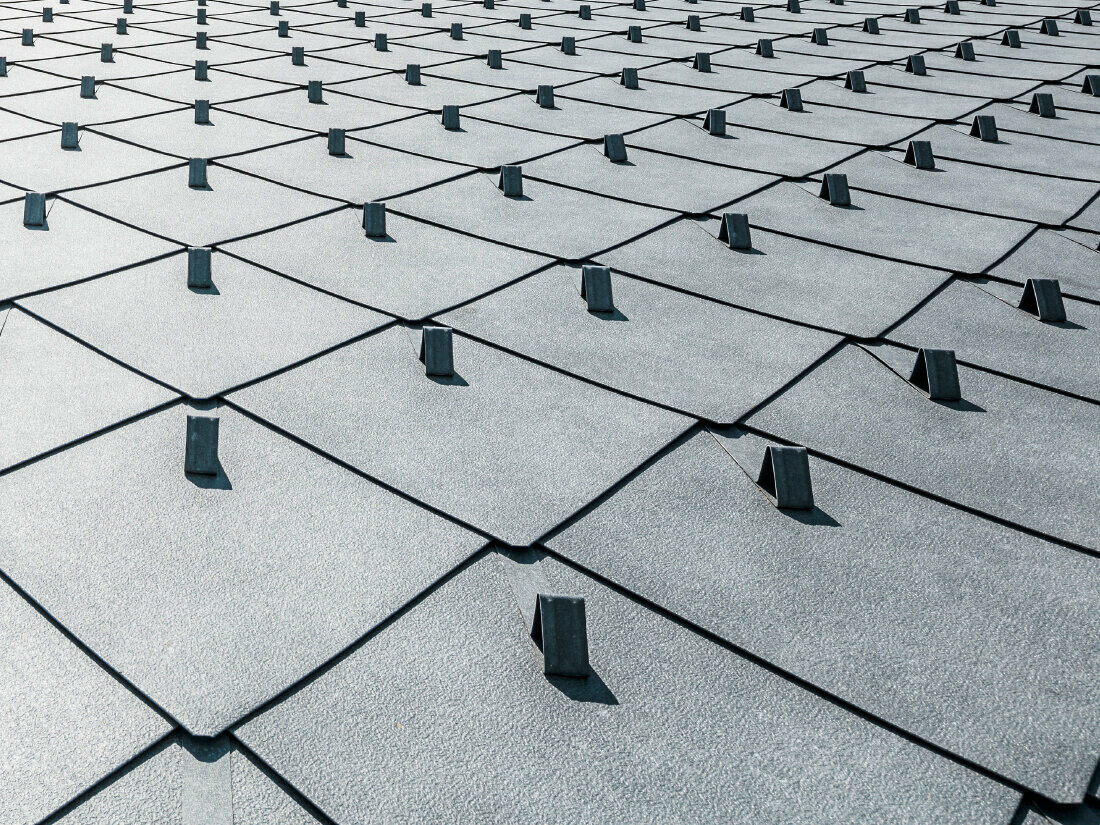

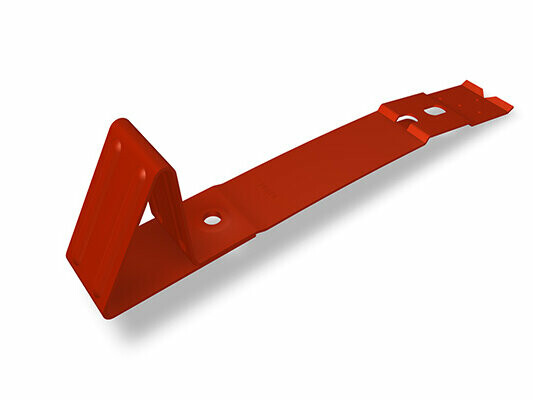

PREFA Schneestopper für Dachraute 44 × 44
