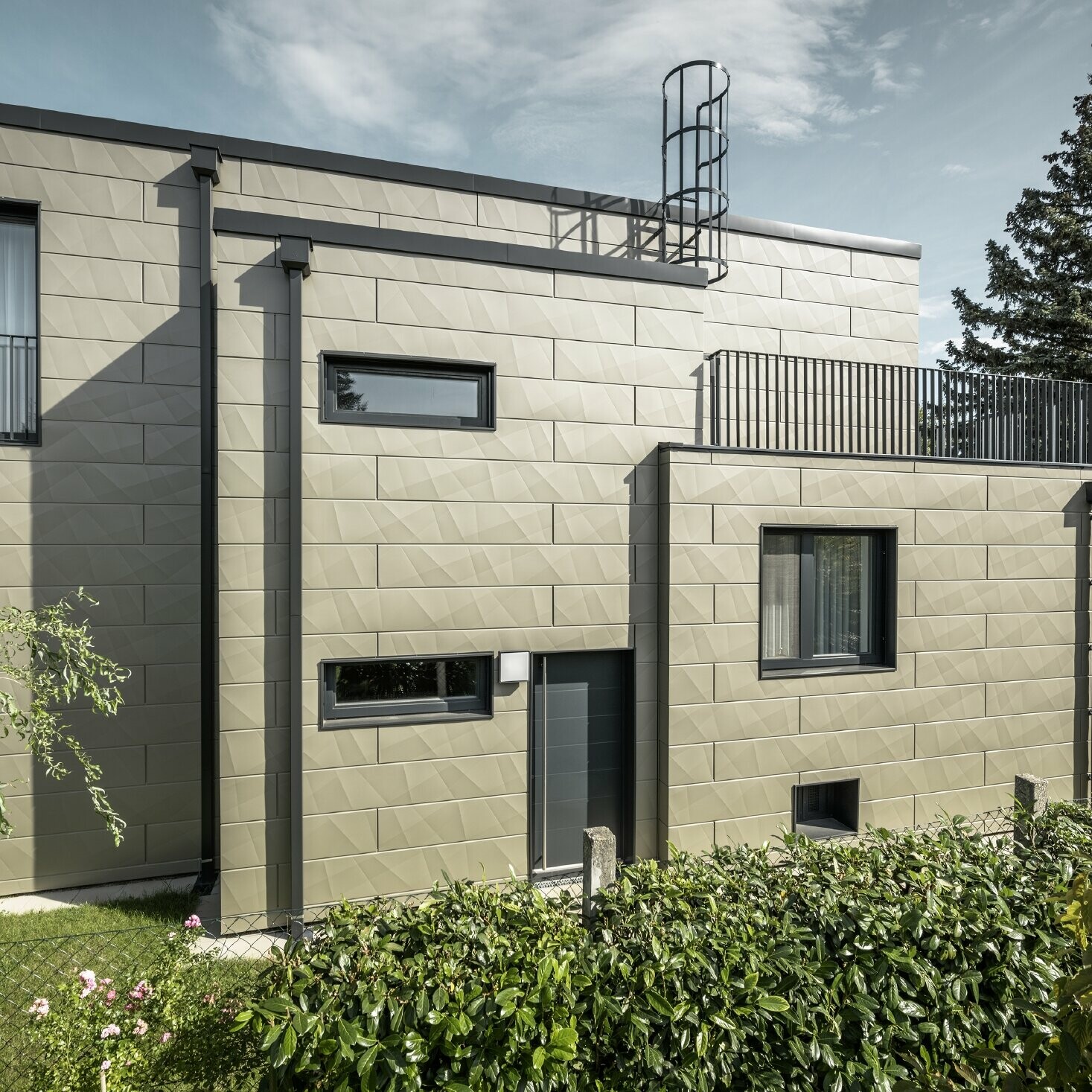

Neubau mit Flachdach, die Fassade ist mit dem Siding.X PREFA Fassadenpaneel mit Kantungen in Bronze verkleidet, die Einfassungen, sowie das eckige Ablaufrohr, das PREFA Quadratrohr sind in Anthrazit gemacht.,

Quadratrohr

Quadratisch, praktisch, schön! Das innovative Dachentwässerungssystem für moderne Architektur.

+5
weiterlesen

Informationen

Das quadratische Komplettsystem aus Aluminium setzt neue Maßstäbe in der Dachentwässerung. Es ist durch das reduzierte und elegante Design optimal für den Einsatz bei modernen Bauwerken geeignet. Die innovativen Aluminiumprodukte sind nicht nur besonders robust, sondern auch optisch ein Hingucker. Durch Halterungen auf der Rückseite fügen sich die Quadratrohre geschickt in die Fassade ein – ohne sichtbare Befestigungen.

Das PREFA Entwässerungssystem besteht aus zwölf verschiedenen Bauteilen: quadratische Ablaufrohre mit an die Kastenrinnen angepassten Radien, verschiedene Rohrbögen mit 72° Grad, Speiereinmündung und Wasserfangkasten mit eckigem Abgang.

Farbübersicht (9)

Farbsortiment

Farbe

Bezeichnung

~ RAL

01 Braun

P.10 braun

7013

02 Anthrazit

P.10 anthrazit

7016

03 Schwarz

P.10 schwarz

9005

07 Hellgrau

P.10 hellgrau

7005

10 Prefaweiß

P.10 prefaweiß

9002

11 Nussbraun

P.10 nussbraun

8019

PREFA dunkelgrau ähnlich DB 703 oder RAL 7043

P.10 dunkelgrau

7043

12 Silbermetallic

silbermetallic

9006

13 naturblank

naturblank

Hinweise

  • Die angegebenen RAL-Werte sind lediglich Annäherungswerte (~), die teilweise stark von der PREFA Originalfarbe abweichen können und unter Umständen nicht die subjektive Farbauffassung widerspiegeln.
  • Vor allem für die Farbqualität P.10 sind aufgrund der Oberflächenstruktur kaum Werte definierbar. Ferner sind die Farben P.10 Steingrau, P.10 Sandbraun, P.10 Patinagrün, Eiche natur, Patinagrau, Walnuss braun und Eiche beige-grau einer natürlichen Farbgebung nachempfunden, die sich aus mehreren Farbtönen zusammensetzt.
  • Bei Metallicfarben können Farbdifferenzen auftreten.
  • Naturblank: Veränderungen der Oberflächenoptik durch Verarbeitung und Umwelteinflüsse unterliegen nicht der Gewährleistung. Hinweisblatt beachten.
  • Für exakte Farbbestimmungen komplementärer Bauteile sind Originalmuster heranzuziehen.

Technische Infos

QUADRATROHR-DIMENSIONEN (STÜCKLÄNGEN 3 M & 1,5 M)

100 × 100 mm (quadratisch)
​​​​​​​80 × 80 mm (quadratisch)

Radien an PREFA Kastenrinnen angepasst

STÄRKE QUADRATROHR

1,6 mm

Mit durchgehender Aufnahme für Halteklemme (Funktion wie Schelle)

Zubehör

Eine vollständige und detailierte Auflistung der Zubehörprodukte entnehmen Sie bitte unserer Preisliste oder dem PREFA Webshop (nur für Verarbeiter-Betriebe).

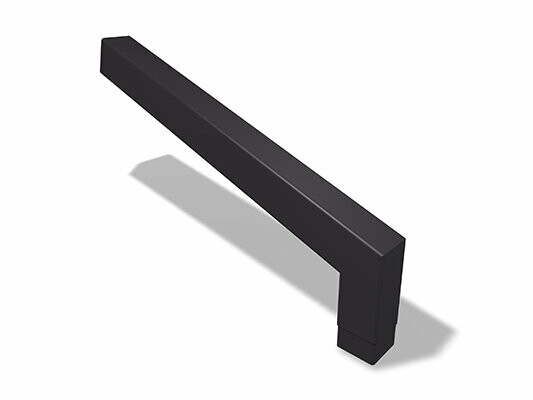

Quadratrohrbogen 72° (lang)

□ 80, 100; Abmessungen 1.000 × 196 mm (sichtbar)

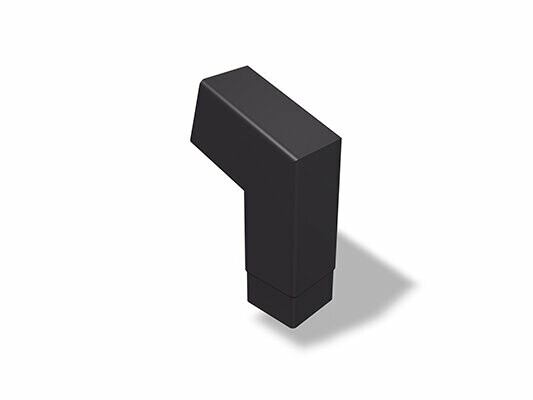

Quadratrohrbogen 72° (kurz)

□ 80, 100; Abmessungen 196 × 196 mm (sichtbar)

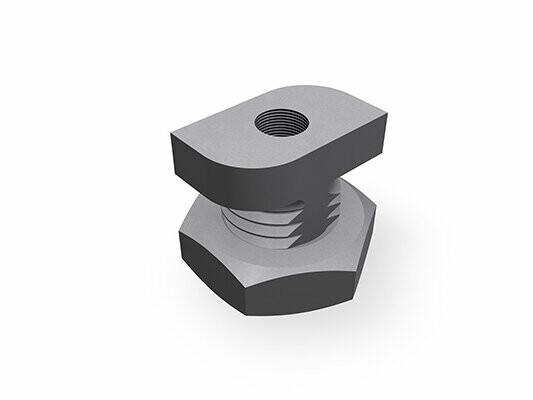

Quadratrohr-Halteklemme

zur Befestigung vom Quadratrohr mit M10 Gewinde ohne Dorn

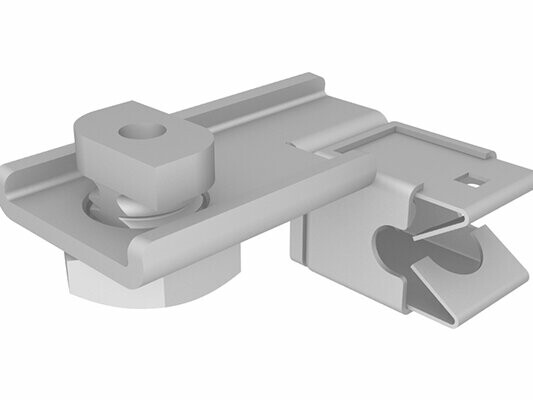

Quadratrohr-Blitzschutzklemme

mit integriertem Niro-Clip als Leitungshalter inkl. Halteklemme zur Befestigung; Leitungshalter für Drahtbefestigung ⌀ 8 – 12 mm

PREFA Wasserfangkasten für das PREFA Quadratrohr

Quadratrohr-Wasserfangkasten

□ 80, 100

Quadratrohrkessel

□ 80/250, □ 80/333, □ 100/333, □ 100/400

PREFA Speiereinmündung für das Quadratrohr

Quadratrohr-Speiereinmündung

□ 80, 100; passend für HT Rohr NW 75 bzw. 110

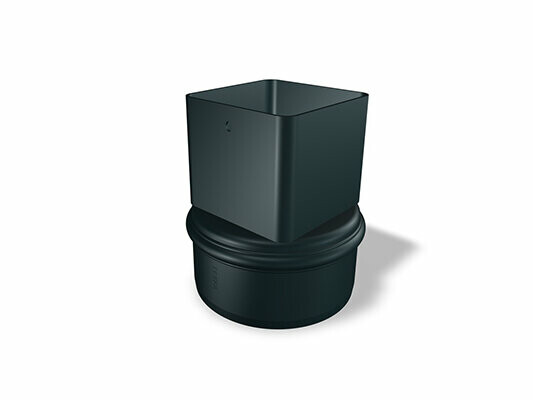

Quadratrohrmuffe 80

□ 80 ⌀ 98 mm, □ 80 ⌀ 115 mm

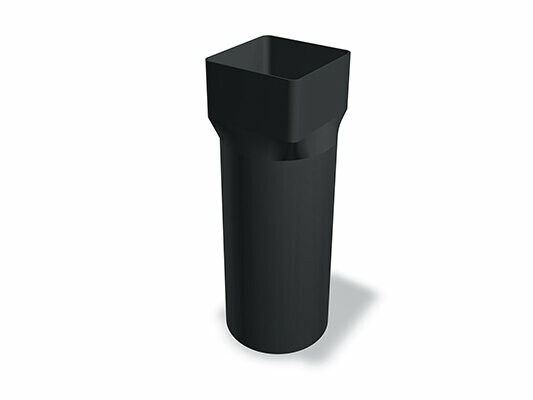

Quadratrohrmuffe 100

□ 100 ⌀ 98 mm, □ 100 ⌀ 115 mm

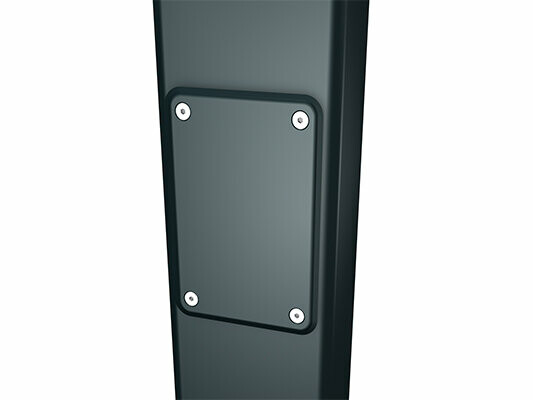

Quadratrohr mit Reinigungsöffnung

□ 80, 100

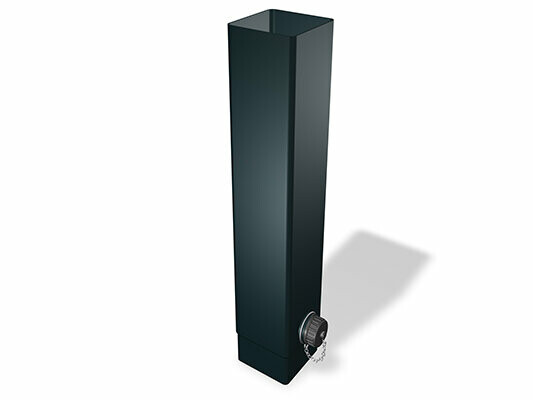

Wassersammler für Quadratrohr

□ 100
