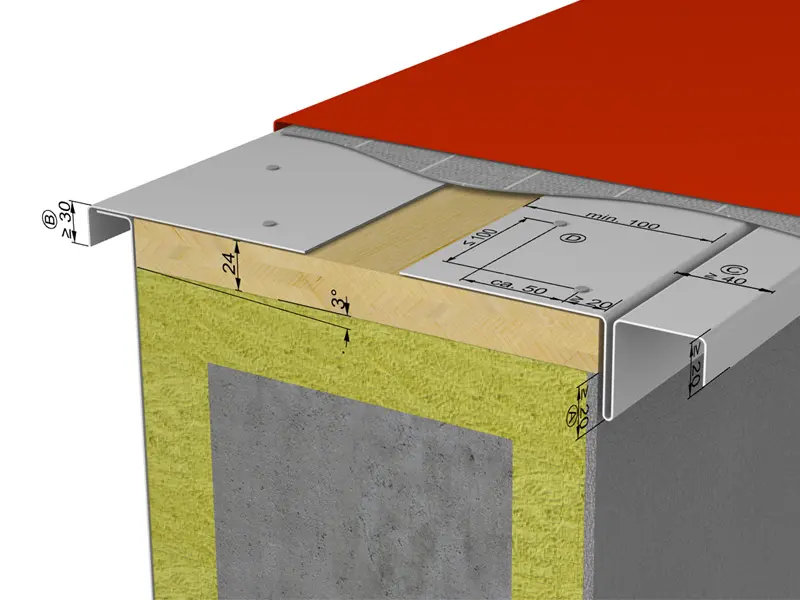

Mauer- bzw. Attikaabdeckung
Abbildung
Entlang den beidseitigen Einhangkanten sind Patent- bzw. Saumstreifen als Haltestreifen anzubringen. Mauer- bzw. Attikaabdeckungen sind mit einem Mindestgefälle von 3° herzustellen, wobei größeres Gefälle oftmals Ablagerungen (Staubränder) entgegenwirkt. Die Tropfnase ist mit 40 mm Überstand (Vorsprung) zum Schutz der Fassade auszuführen (feuchtunempfindliche Wandoberflächen 25 mm). (C)Beim Patentsaumstreifen hat die an der fassadenseitig anliegende Kantung mindestens 20 mm das Mauerwerk zu überragen. (A)Kommt ein Saumstreifen zur Anwendung, ist die Tropfnase 30 mm unter die Anschlussfuge der Fassade zu überdecken. (B)Die Befestigung der Patent- bzw. Saumstreifen hat entlang der Einhängekante im Abstand von max. 100 mm versetzt in zwei Reihen zu erfolgen. (D)
Zuschnittsbreiten
Die Länge der Einzelteile ist vom Zuschnitt der Verblechung abhängig:
- Bis 500 mm Zuschnitte = 3 m lange Teilstücke (1)
- Zuschnitte bis 800 mm oder bei einer Abdeckbreite bis 600 mm sind Teilstücke bis 1 m Länge auszuführen. (2)
- Zuschnitte oder Abdeckbreiten darüber hinaus sind nach den Bestimmungen von Falzdeckungen herzustellen. (3)

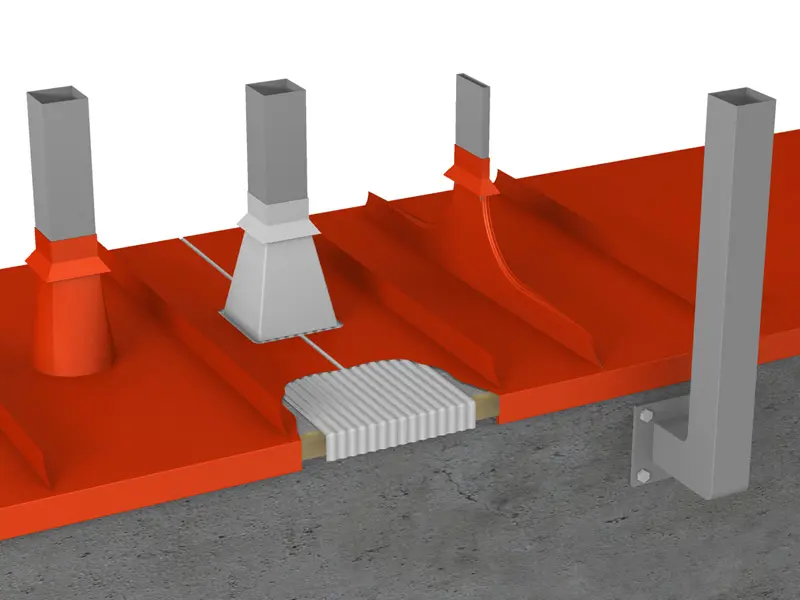

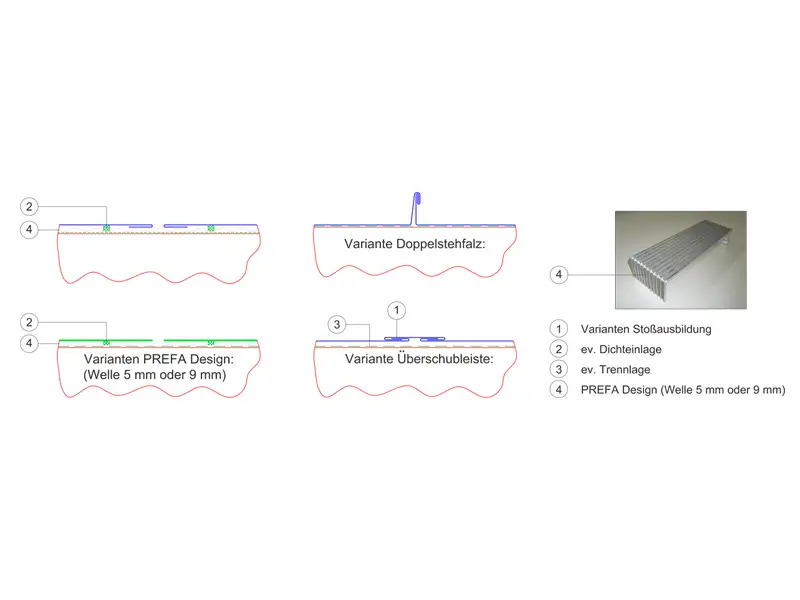

An den Stößen der Verblechungen ist die Dehnmöglichkeit der Einzelstücke sicherzustellen. Dabei gibt es einige für das Objekt abzustimmende Varianten wie Falze, Unterlags- bzw. Überschubelemente.Besteht planerisch die Möglichkeit, Geländerstützen seitlich an der Fassadenfläche zu befestigen, ist dies eine gute Lösung. Bei Stützeneinbindungen an der Mauer- bzw. Attikaabdeckfläche kann aus nachfolgenden Details gewählt werden.
Als Untergrund für Attikaverblechungen sind:
- Schalungsbretter mit mind. 22 mm Dicke und max. 160 mm Bretterbreite
- Leimholzplatten Mindestdicke 22 mm
- 3-Schichtplatten Mindestdicke 22 mm
